Ersatzneubau der östlichen Bucher-Straßen-Brücke

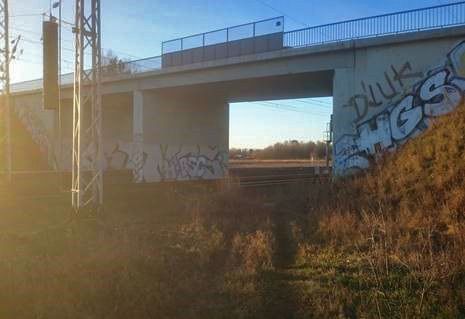

Ansicht der Bestandsbrücke, Juni 2019

Ansicht der Bestandsbrücke, Juni 2019

Planungsphase
Die östliche Bucher-Straßen-Brücke (ÖBS) befindet sich im Stadtbezirk Pankow, Ortsteil Französisch Buchholz und überführt die Bucher Straße über je 2 S-Bahn und Fernbahngleise der Deutsche Bahn (DB) AG. Über Rampen / Dammbauwerke grenzt die ÖBS in südöstlicher Richtung an die Straße Am Brendegraben sowie an die Hauptanschlussstelle (HAS) Bucher Straße der A 114 und in nordwestlicher Richtung an die LSA (Lichtsignalanlagen) gesteuerte Pankgrafenstraße. Die Bucher Straße / Hobrechtsfelder Chaussee ist mit 23.000 Kfz/Werktag im Querschnitt (Stand 03/2014) verkehrlich belastet und nimmt nördlich der A 114 eine übergeordnete Verbindungsfunktion (Stufe ll) für die Ortsteile Französisch Buchholz, Karow und Buch wahr.

Es folgt eine Kartendarstellung. Karte überspringen

MAP loading ...
Stadtplan Berlin.de

Ende der Karte.

Das Vorhaben

Die östliche Bucher-Straßen-Brücke (BW 19209, kurz ÖBS) überquert im Zuge der Bucher Straße die Gleisanlagen der DB AG (Fernbahnstrecke 6087 und S 8 [S Zeuthen/Grünau S Hohen Neuendorf]).

Das Brückenbauwerk wurde 1974 mit vorgespannten Fertigteilträgern errichtet. Bei der Herstellung der Fertigteile wurde Hennigsdorfer Spannstahl der Sorte St140/160 verwendet. Der verwendete ölschlussvergütete Spannstahl des VEB(Volkseigener Betrieb) Stahl- und Walzwerks Hennigsdorf gilt als stark gefährdet gegenüber wasserstoffinduzierter Spannungsrisskorrosion. Durch regelmäßige Brückenprüfungen konnten schwerwiegende Schäden am Brückenbauwerk festgestellt werden, welche in Summe zu einer schlechten Zustandsnote des Bauwerks geführt haben. Neben der Verkehrssicherheit ist die Situation im Berliner Nordost-Raum und den angrenzenden Brandenburgischen Landkreisen geprägt von einer ständigen Zunahme der Stadt-Umland-Verflechtungen. Dieser Zuwachs ergibt sich u. a. durch anhaltende Suburbanisierungsprozesse sowohl bezogen auf die Wohnbevölkerung als auch auf gewerbliche Standorte und zudem infolge verändertem Verkehrsverhalten. Der nordöstliche Verflechtungsraum, speziell der Bezirk Pankow von Berlin ist auch bezogen auf die Entwicklung neuer Flächen für Wohn- und Gewerbegebiete besonders aktiv. Da diese Prozesse noch nicht abgeschlossen sind, muss mit weiteren Zuwächsen im Verkehr gerechnet und damit grundsätzlich eine Zunahme der Verkehrsbelastung gegenüber den heutigen Bestandszahlen prognostiziert werden.

Zur Erhaltung und Verbesserung der Verkehrssicherheit und der verkehrstechnischen Leistungsfähigkeit ist es zwingend erforderlich, die östliche Bucher-Straßen-Brücke durch einen Neubau zu ersetzen. Im Planungsprozess des Ersatzneubaus ist neben der Erhöhung der Verkehrssicherheit auch die Verkehrsentwicklung zu berücksichtigen. Damit der Ersatzneubau dem zukünftigen Verkehrsaufkommen der östl. Bucher Straße gerecht werden kann, ist vorgesehen, den neuen Straßenquerschnitt der östlichen Bucher-Straßen-Brücke auf drei Fahrbahnstreifen à 3,25 m mit beidseitig anschließenden Gehweganlagen à 2,00 m sowie Radwegen einschl. Sicherheits-, Beleuchtungsstreifen à 3,00 m zu erweitern. Der neue Straßenquerschnitt wird von der Straße Am Brendagraben bis zur Pankgrafenstraße geführt.

Nördlich der östlichen Bucher-Straßen-Brücke ist zur Weiterentwicklung und Engpassbeseitigung im Berliner S-Bahnnetz eine Wendeanlage mit Abstellkapazitäten zu errichten. Weiterhin ist es erforderlich, einen zusätzlichen S-Bahnhof im Bereich der Brücke zu errichten, um den Bedarf aus dem Flächennutzungsplan sowie der Bedarfsplanung des Berliner Nahverkehrs gerecht zu werden. Der S-Bahnhof wird durch Zugänge auf dem Brückenbauwerk mit einer Bushaltestelle auf, vor oder hinter der Brücke an das Straßennetz angeschlossen.

Der Bau

Das Brückenbauwerk besteht aus einem Überbau, weshalb es erforderlich wird zunächst eine Behelfsumfahrung zu errichten, um den Verkehr auf der Bucher Straße aufrecht zu erhalten. Im Nachgang der Errichtung der Behelfsbrücke erfolgt der Rückbau des Bestandsbauwerkes inklusive 30 m Rampe und der Bau des Ersatzneubaus. Der Ersatzneubau überspannt stützenfrei mit rund 60 m die zweigleisige S-Bahnstrecke 6009 (S-Bahnlinie S 8 [S Zeuthen/Grünau S Hohen Neuendorf]), den Bahnhof Bucher Straße mit weiteren zwei Gleisen sowie die Fernbahnstrecke 6087 (Regionalexpresslinie RE 5 [Rostock/Stralsund Lutherstadt Wittenberg/Falkenberg (Elster)], Regionalbahnlinie RB 12 [Templin Berlin-Lichtenberg]). Neben der Verlängerung der lichten Weiten um ca. 30 m aufgrund des neuen Bahnhofs unterhalb der Brücke, ist es erforderlich, das Brückenbauwerk und die Rampen für den neuen Regelquerschnitt um rund 10 m zu verbreitern. Die Gradiente der Bauwerke wird an den Bestand angepasst und für den zukünftigen Verkehr optimiert, um allen Verkehrsteilnehmern eine möglichst angenehme Nutzung zu ermöglichen. Ergänzend zu den Verbreiterungen der Verkehrswege wird eine Straßenbeleuchtung für den gesamten Streckenabschnitt vorgesehen.

Die Umsetzung der Baumaßnahme ist nach dem aktuellen Planungsstand für das Jahr 2025 vorgesehen.

Verkehrsführung

Zur Aufrechterhaltung des Verkehrs auf der Bucher Straße wird vor Beginn der Rückbauarbeiten eine Behelfsbrücke errichtet, um eine Umfahrungsstrecke einzurichten. Ziel und Inhalt der Planungsaufgabe ist es, die Verkehrseinschränkungen so gering wie möglich zu halten. Konkrete Angaben zur Verkehrsführung können erst nach Abschluss der Vorplanung erfolgen.

Zahlen und Daten

Bauwerksdaten zum Bestandsbauwerk

  • Konstruktion

    zweifeldrige Brücke mit vorgespannten Fertigteilen

  • Gesamtlänge

    31,40 m

  • Stützweite

    von Ost nach West: 14,20 m – 17,20 m

  • Breite zwischen den Geländern

    10,50 m

  • Brückenfläche

    329,7 m²
