Ersatzneubau der Pyramidenbrücke in Berlin-Köpenick

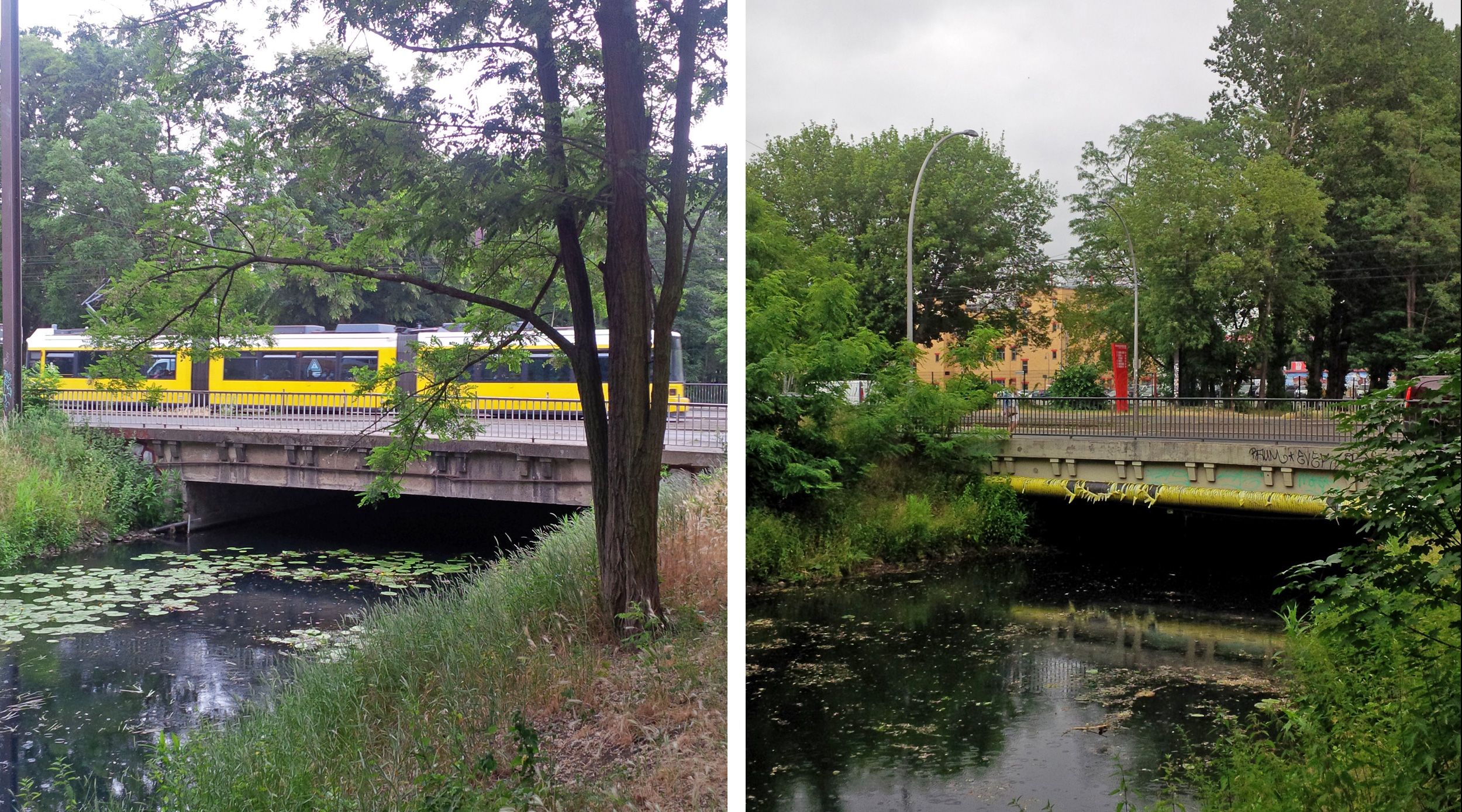

Pyramidenbrücke - Bestandsbauwerk, Juni 2021

Pyramidenbrücke - Bestandsbauwerk, Juni 2021

Ausführungsphase
Die Pyramidenbrücke befindet sich im Stadtbezirk Treptow-Köpenick, Ortsteil Köpenick und überführt aus Richtung Nordwesten die Straße An der Wuhlheide sowie aus Südosten die Lindenstraße über die Wuhle. Im Zuge der vorhandenen Brücke verläuft eine zweigleisige Straßenbahntrasse der Berliner Verkehrsbetriebe sowie diverse Leitungen der unterschiedlichsten Versorgungsunternehmen. Die Brücke liegt im direkten Einzugsbereich des Stadions “Alte Försterei”.

Sie bildet die Nord-Süd-Verbindung zwischen Oberschöneweide und Köpenick und gehört als übergeordnete Straßenverbindung zu den stark frequentierten Straßen mit Großraum- und Schwertransporte.

Bei dem 1939 erbauten Bestandsbauwerk handelt es sich um eine einfeldrige Plattenbalkenbrücke in Stahlbetonbauweise mit insgesamt drei massiven Querträgern zur Lastverteilung, wodurch ein Trägerrostsystem entsteht.

Es folgt eine Kartendarstellung. Karte überspringen

MAP loading ...
Stadtplan Berlin.de

Ende der Karte.

Das Vorhaben

Aufgrund des schlechten Bauwerkszustandes ist der Ersatzneubau des vorhandenen Bauwerks zwingend erforderlich. Mit dem Ersatzneubau wird neben der Erhaltung und Verbesserung der verkehrstechnischen Leistungsfähigkeit der Straßenverbindung weiterhin die Erhöhung der Verkehrssicherheit im Bereich der zu beplanenden Verkehrsanlage unter Berücksichtigung des Mobilitätsgesetztes insbesondere des Fuß- und Radverkehrs angestrebt.

Der Planungsbereich des Ersatzneubaus der Brücke umfasst das Ingenieurbauwerk sowie die grundhafte Erneuerung der jeweils ca. 30 m an die Widerlagerbereiche nördlich und südlich anschließende Verkehrsanlage.

Der Bau

Behelfsbrücken (Los 1)

Aufgrund von bauzeitlichen Verschwenkungen der Fahrbahnen sowie der Straßenbahngleise kommt es zu räumlichen Einschränkungen, insbesondere für Fußgänger und Radfahrer. Um während der Bauzeit eine sichere Führung der Fußgänger und Radfahrer zu gewährleisten, sind beidseitig der Bestandsbrücke Behelfsbrücken geplant. Diese überführen sowohl den Fuß- und Radverkehr als auch die diversen Versorgungsleitungen, deren Betrieb aufrechterhalten werden muss. Für die Behelfsbrückenkonstruktionen sind Systemelemente vorgesehen, welche mit Konsolen für die Leitungsüberführung ausgestattet werden. Die erforderlichen Spannweiten an den gewählten Standort ergeben sich mit ca. 18,0 m auf der Ostseite und ca. 21,0 m auf der Westseite. Die Behelfsbrücke auf der Ostseite benötigt eine nutzbare Mindestbreite von 5,0 m und kann sich in maximal zwei Laufstege mit Breiten von ca. 2,5 m teilen. Die westliche Behelfsbrücke muss eine Mindestbreite von 3,0 m aufweisen.

Die Herstellung der Behelfsbrücken, die Herstellung der Wegeverbindungen sowie die Umverlegungen der Versorgungsleitungen sind als vorlaufende Maßnahme zum Ersatzneubau der Pyramidenbrücke geplant. Die Ausführung der Bauleistungen hat wie geplant begonnen. Im Rahmen des 100-Tage-Programm erfolgte am 23.03.2022 durch Senatorin Bettina Jarasch im Beisein der Bezirksstadträtin Dr. Claudia Leistner der erste Spatenstich.

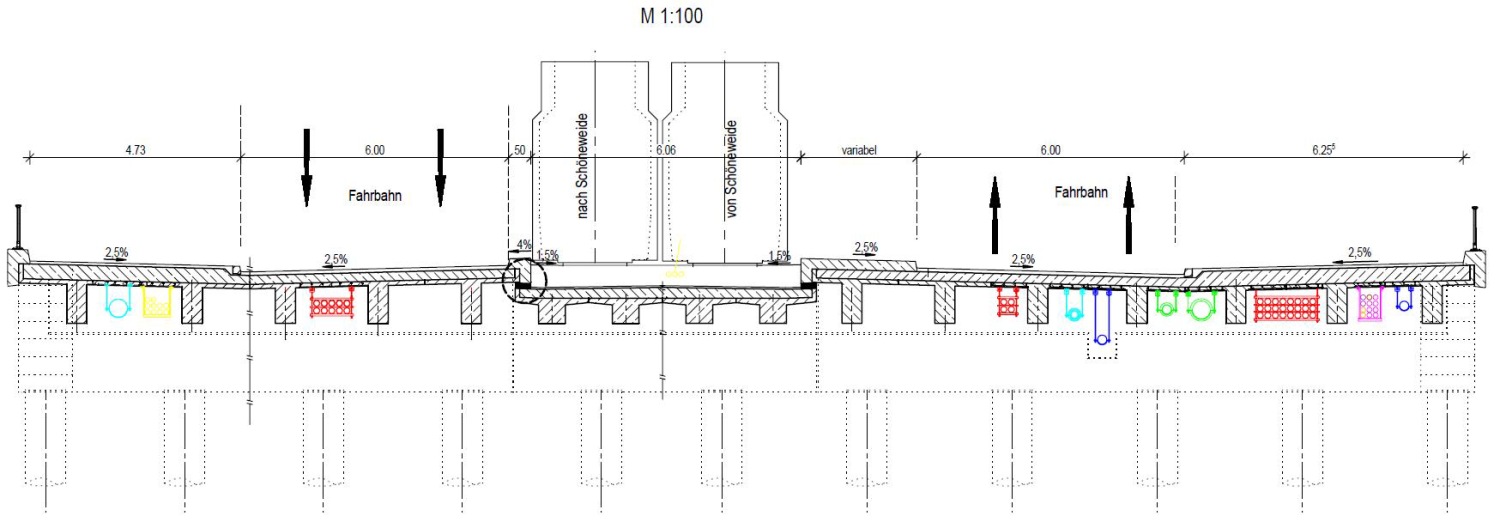

Regelquerschnitt der neuen Pyramidenbrücke

Regelquerschnitt der neuen Pyramidenbrücke

Der Ersatzneubau (Los 2)

Das Brückenbauwerk besteht aus drei Teilbauwerken (TBw 1, TBw 2 und TBw 3), die auf getrennten Überbauten jeweils zwei Richtungsfahrbahn sowie die Straßenbahntrasse (TBw 2) überführen. Die Teilbauwerke werden in getrennten Bauabschnitten erneuert. Das Brückenbauwerk wird als gelenkig gelagertes Bauwerk mit Betongelenk ausgeführt und als mehrstegige Stahlbetonplattenbalken ausgebildet. Zur Verkürzung der Bauzeit kommen Halbfertigteile mit Ortbetonergänzung zur Anwendung. Der Neubau überspannt hierbei ohne Zwischenunterstützungen die vorhandene Wuhle. Die Brücke bleibt in ihrer Lage im Wesentlichen unverändert, wird allerdings verbreitert, um den Anforderungen des Mobilitätsgesetztes gerecht zu werden. Der auf dem Bestandsbauwerk vorhandene gemeinsame Geh- und Radweg wird beim ersatzneubau getrennt ausgeführt. Der Radweg wird im Bauwerksbereich auf Fahrbahnniveau abgesenkt und als Radfahrstreifen ausgebildet.

Baustellenfotos

  • Bauphase 3: Beginn Abbruch Teilbauwerk 1, August 2023

    Bauphase 3: Beginn Abbruch Teilbauwerk 1, August 2023

  • Bauphase 3: Ansicht BHB West, August 2023

    Bauphase 3: Ansicht BHB West, August 2023

  • Baufeld Los 1

    Baufeld Los 1

  • Verkehrsführung Los 1

    Verkehrsführung Los 1

Verkehrsführung

Hinsichtlich der Bedeutung der Verkehrsachse ist geplant, die Verkehrsführung während der gesamten Bauzeit aufrecht zu erhalten. Die Baumaßnahme ist aufgrund der Verkehrskonzeption, den statisch konstruktiven Randbedingungen und der Abhängigkeiten zu zeitgleich laufenden Arbeiten (Auslaufbauwerke der BWB) in sechs Bauphasen unterteilt.

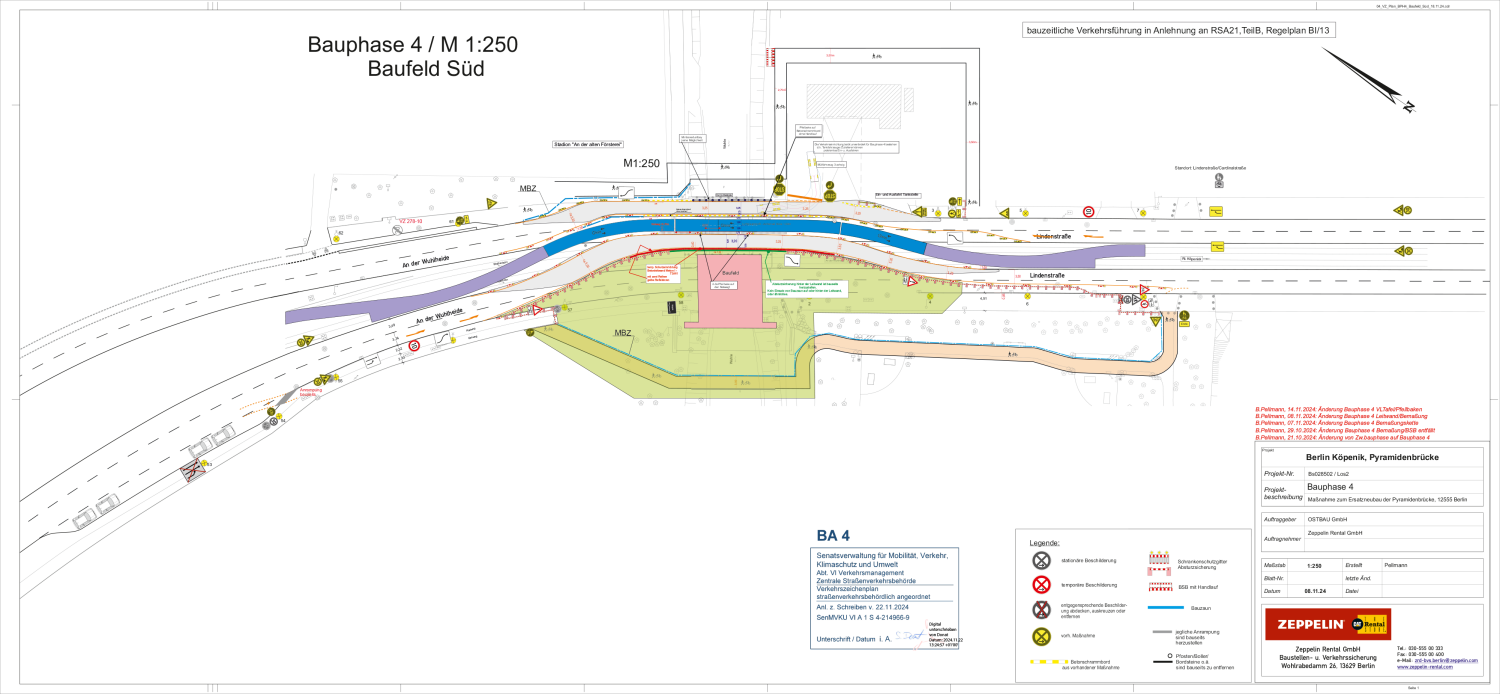

Verkehrsrechtliche Anordnung Pyramidenbrücke

  • Verkehrsrechtliche Anordnung Pyramidenbrücke

    PDF-Dokument (1.9 MB) - Stand: 07.08.2023

Bauablauf

  • Bauphase 1: Herstellung der Behelfsbrücke West mit Wegeverbindung, Verkehrsführung und temporären Geh- und Radweg einrichten; Baustelle einrichten, Baumfällungen, Umsetzen von Oberleitungsmasten der BVG, Einheben und Montieren der Behelfsbrücke, Einrichten des Geh- und Radweges, Rückbau Verkehrsführung
  • Bauphase 2: Herstellung der Behelfsbrücke Ost, Verkehrsführung und temporären Geh- und Radweg einrichten, Baustelle einrichten, Umsetzen der Oberleitungsmaste der BVG, Einheben und Montieren der Behelfsbrücke, Umverlegung der Versorgungsleitungen, Einrichten des Geh- und Radweges, Herstellen von Auslaufbauwerken der Berliner Wasserbetriebe
  • Bauphase 3: Herstellung Teilbauwerk 1 (Ost), Verkehrsführung einrichten, Baustelle einrichten, Herstellung Bohrpfahlgründung, Abbruch Überbau, Baugrubenaushub, Abbruch Widerlager, Herstellung Widerlager, Flügelwände und Überbau, Verlegung der Versorgungsleitungen, Verfüllen der Baugruben, Herstellung Abdichtung, Kappen, Geländer, teilweise der Fahrbahn- und des Gehwegbelags

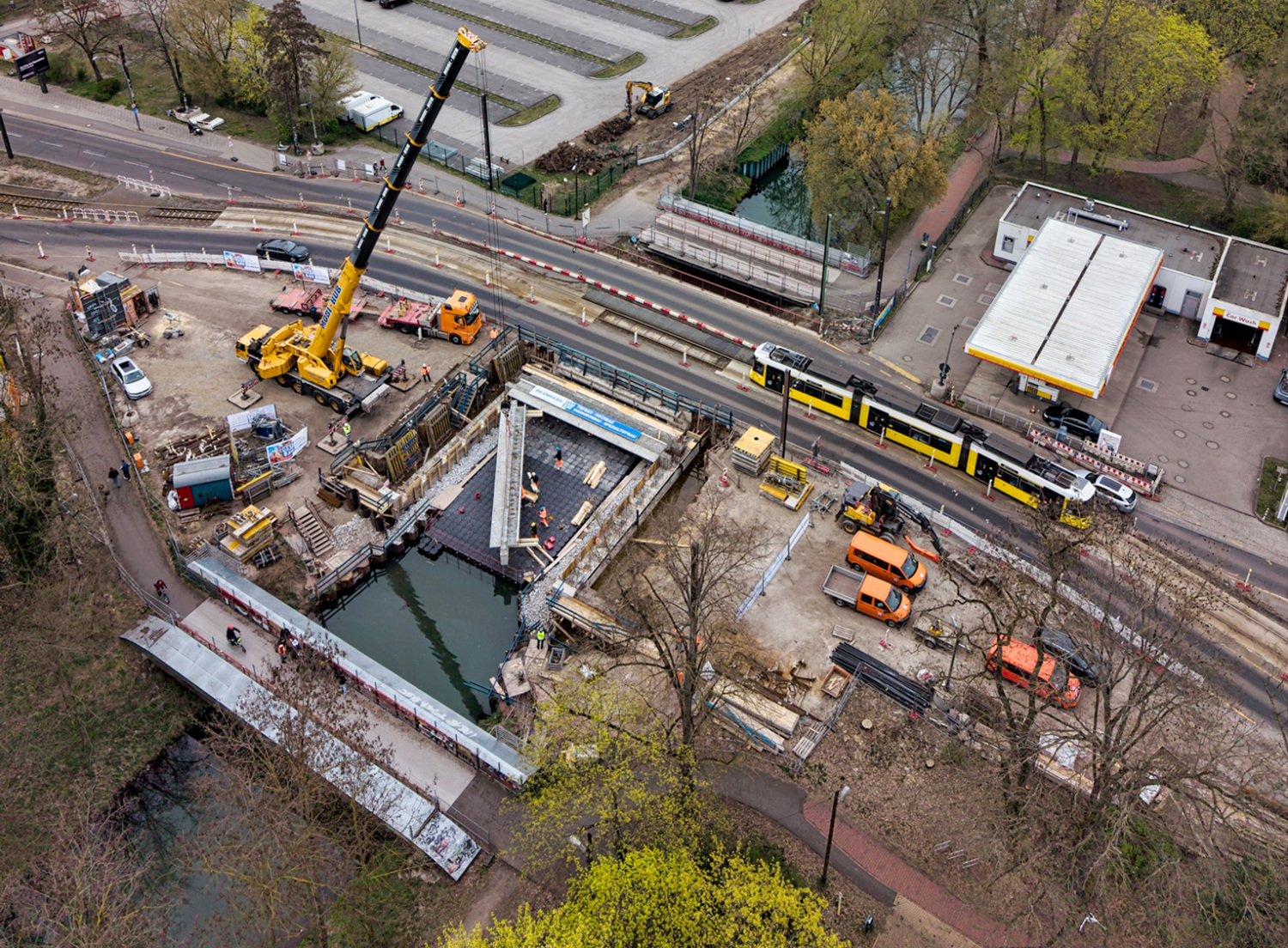

  • Bauphase 4: Herstellung Teilbauwerk 2 Straßenbahn West und Teilbauwerk 3 Gehweg/Fahrbahn, Verkehrsführung einrichten, Umverlegung Straßenentwässerung, Rückbau Straßenbahnaufbau, Herstellung Bohrpfahlgründung, Abbruch Überbau, Baugrubenaushub, Abbruch Widerlager und Auslaufbauwerke, Herstellung Widerlager und Überbau, Verlegung der Versorgungsleitungen, Verfüllen der Baugruben, Herstellung Abdichtung, Kappe, teilweise Straßen- und Gehwegbelag
  • Bauphase 5: Herstellung Teilbauwerk 1 Fahrbahn und Teilbauwerk 2 Straßenbahn Ost, Verkehrsführung einrichten, Herstellung Bohrpfahlgründung, Abbruch Überbau, Baugrubenaushub, Abbruch Widerlager, Herstellung Widerlager und Überbau, Verlegung der Versorgungsleitungen, Verfüllen der Baugruben, Herstellung der Abdichtung, Kappen, kompletten Straßen- und Gehwegbelag, Herstellung Straßenbahnaufbau
  • Bauphase 6: Rückbau der Behelfsbrücken, Einrichten Verkehrsführung, Rückbau der Wegeverbindungen Ost und Westseite, Rückbau Versorgungsleitungen, Landschaftsbau und Rekultivierung, Baustelle räumen, Rückbau Verkehrsführung

Für kurze Bauzeitfenster z. B. Kranmontage, Ein- bzw. Aushub der Überbaufertigteile, Ein- und Aushub Behelfsbrücke sind einseitige Vollsperrung der Lindenstraße / An der Wuhlheide unabdingbar. Hierzu werden Umleitungen des Kfz-Verkehrs eingerichtet.

Zahlen und Daten

Bauwerksdaten

Brückenbauwerk (Ersatzneubau)

  • Gesamtlänge

    15,00 m

  • Stützweiten

    15,00 m

  • Lichte Weite zwischen den Widerlagern

    13,80 m

  • Breite zwischen den Geländern

    32,55 m

  • Breite je Überbau Teilbauwerk 1 / 2 / 3

    11,52 m / 5,91 m / 15,20 m

  • Brückenfläche

    488 m2

  • Kreuzungswinkel

    101,39 gon

  • Kleinste lichte Höhe (KUK bis MW)

    1,07 m

  • Konstruktion

    Mehrstegige Stahlbetonplattenbalken

  • Tragfähigkeit

    LM1 nach DIN EN 1991-2 in Verbindung mit ARS 22/20212; 240 t Schwerlastverkehr / BVG Straßenbahnlasten

  • Entwurfsgeschwindigkeit

    50 km/h

Gesamtkosten

  • Gesamtkosten (Land Berlin + BVG)

    ca. 6,9 Mio. Euro

Das Bauvorhaben wird gefördert durch die Bund-Länder-Gemeinschaftsaufgabe “Verbesserung der regionalen Wirtschaftsstruktur” (GRW).

Der Baubeginn für die Behelfsbrücken war Anfang 2022. Die Ausführung des Ersatzneubaus soll Ende 2022 beginnen. Die voraussichtliche Bauzeit der Gesamtbaumaßnahme beträgt nach aktueller Planung sechs Jahre.
