Technische Sehenswürdigkeiten

Quelle: Lokaler Server
Formate: audio/mp3

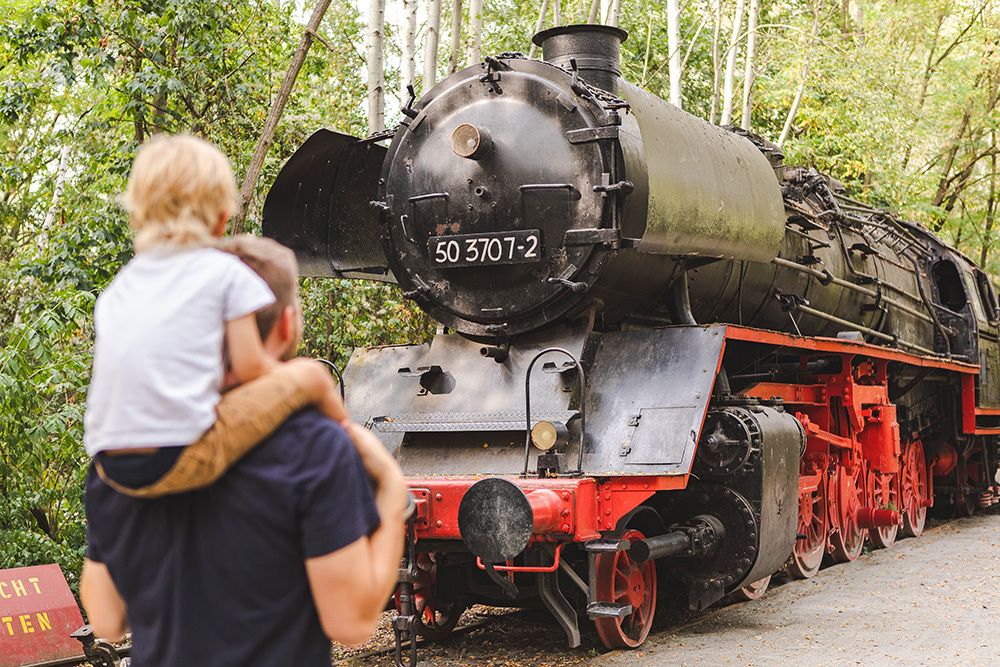

Dampflokomotive 50 3707

Dampflokomotive 50 3707

Für den allgemeinen Güterzugdienst wurde 1938/39 diese flexibel einsetzbare, relativ sparsame Baureihe entwickelt und damit eine Standardisierung der vielen Baugruppen und Ersatzteile erreicht.

Die Einheits-Güterzuglokomotiven fanden ihren Einsatz bei Güter-, Personen und Eilzügen. “50” bedeutet die Baureihe, 3707 die Ordnungsnummer. Die Baureihe wurde auch im Hinblick auf die Kriegsvorbereitungen des Hitler-Regimes konstruiert.

Die Deutsche Bahn musterte die letzten Lokomotiven dieser Baureihe 1977 aus, die Reichsbahn 10 Jahre später.

Die im Natur-Park Südgelände 1997 aufgestellte Dampflokomotive wurde 1940 in Kassel gebaut und von der Reichsbahn erworben. Nach dem Krieg verblieb sie in der DDR, wurde modernisiert und beendete Mitte der 80er Jahre ihren Dienst. Nach der Wende kaufte sie ein Eisenbahnfreund aus Celle. Seit 1997 ist die Grün Berlin GmbH Eigentümer. Die gewaltige schwarze Lok mit ihrem roten Fahrwerk ist ca. 23 m lang und 4,5 m hoch.

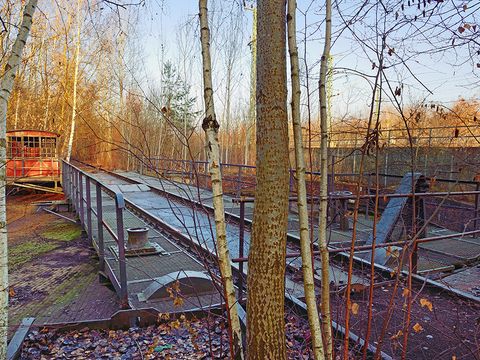

Drehscheibe

Drehscheibe

Im Eisenbahnwesen wurden Drehscheiben bereits Mitte des 19.Jahrhunderts entwickelt, um Dampflokomotiven platzsparend in verschiedene Gleise fahren zu können. Der Antrieb erfolgte zunächst im Handbetrieb, später elektrisch.
Sie sind konstruiert als eine Brücke, die in der Mitte ein sehr stabiles Drehlager – den sogenannten Königsstuhl – und an den Enden jeweils Laufräder besitzt. Die im Gelände erhaltene und restaurierte Drehscheibe hat einen Durchmesser von circa 23 Metern.

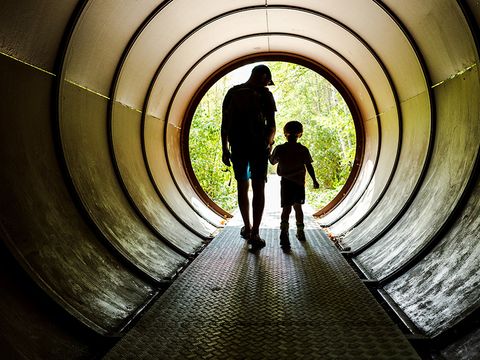

Beschleunigungsröhre

Beschleunigungsröhre

Die ursprünglich U-förmige Installation stammt aus der Ausstellung „Sieben Hügel – Bilder und Zeichen des 21.Jahrhunderts“. Die von den Berliner Festspielen im Martin-Gropius-Bau Berlin im Jahr 2000 organisierte Schau versuchte das Wissen der Gegenwart mit einem ahnungsweisen Ausblick in die Zukunft zu vermitteln.
Die Installation wurde nach der Ausstellung demontiert und im Natur-Park Südgelände in zwei L-förmigen Hälften wiederaufgebaut. Eine der rostroten Röhren befindet sich im Moosgarten, die andere vor der Pergola. Jede Röhre ist etwa 10 Meter lang, 2,70 Meter hoch und auf einem Riffelblech begehbar. Die tunnelartigen Röhren fokussieren den Blick und verbinden verschiedene Landschaftsräume miteinander.

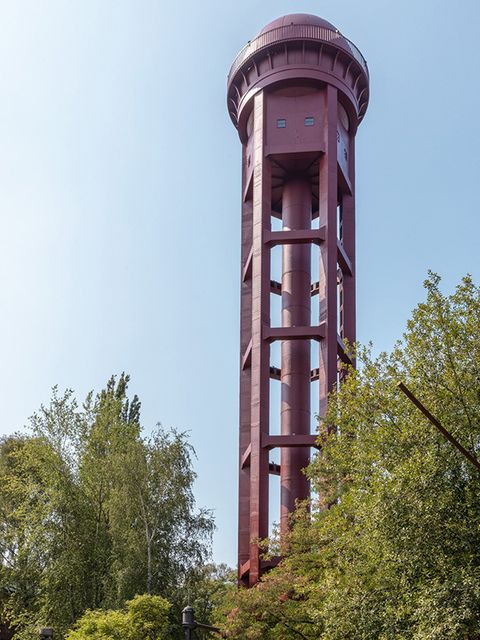

Wasserturm

Wasserturm

Der 50 Meter hohe Wasserturm aus Stahl entstand 1927 während der Erweiterung der vorhandenen Bahnanlagen zu einem leistungsfähigen Rangierbahnhof. Auf dem rostroten Turmgestell thront ein Behälter mit fünfeckiger Grundfläche und halbkugelförmigem Kuppel-Dach.

Dampflokomotiven hatten einen hohen Verbrauch an Wasser. Um die nötigen Wasservorräte schnell ergänzen zu können, wurden an wichtigen Eisenbahn-Betriebsstellen Wasserkräne mit dickrohrigen Zuleitungen aufgestellt. Sie erhielten ihr Wasser per Schwerkraft aus Wassertürmen. In deren Hochbehälter wurde kontinuierlich Wasser gepumpt.

Technische Details

Der architektonische Entwurf des stählernen Wasserturms geht auf den Architekten Hugo Röttcher zurück, der zu seiner Zeit Reichsbahnoberrat der Eisenbahndirektion Berlin war. Eine Besonderheit ist die Zahl der fünf Stützen, die den kugelförmigen Behälter mit 9,5 Meter Durchmesser tragen. Darüber hinaus verhindern fünf an die Stützen angeschlossenen Querriegel, dass sich die Stützen seitlich verformen und stabilisieren so das Bauwerk auch bei hohen Wind- und Wasserlasten. Dieses Konstruktionsprinzip nennt man Vierendeel-Träger.

Die Höhe des Turms sorgte automatisch für den notwendigen Wasserdruck zur gleichzeitigen Versorgung mehrerer Dampflokomotiven. Um den Behälter des Turms regelmäßig mit Wasser zu befüllen war eine leistungsstarke Pumpe notwendig. Das Fassungsvermögen des Behälters ist mit 400m³ typisch für größere Bahnwassertürme und entsprach etwa der Füllmenge von zehn Vorratsbehältern für Lokomotiven, auch Schlepptender genannt.
Durch den hohen Wasserdruck konnten die Tender, alleine durch Aufdrehen eines Wasserkrans, in nur wenigen Minuten befüllt werden. Insgesamt 4 Wasserkräne auf dem Gelände sorgten für eine kontinuierliche Versorgung der Dampflokomotiven mit den benötigten Wassermengen.

Zentral führt innerhalb des Wasserturms ein großes Haupt-Wasserrohr für den Zu- und Ablauf aus der Pumpstation nach oben in den Wasserspeicher. Ein weiteres kleineres Rohr führt vom Keller in den Behälter und regelte den Überlauf. Ein mittelgroßes Rohr für den Zu- und Ablauf wurde vermutlich nachträglich eingebaut und leitete Brauchwasser ein. Um die Rohre herum schlängelt sich eine steile Wendeltreppe aus 200 Stufen aufwärts in den sogenannten Tropfboden, wo zusätzlich Absperrschieber ein Abriegeln der Leitungen ermöglichten.

Zur Kontrolle konnten die Bahnmitarbeiter*innen durch einen mittigen zylindrischen Schacht in den Behälter einsteigen, den Füllstand einsehen und durch eine Luke nach außen klettern. Über einen umlaufenden Steg konnte die Behälterwand von außen untersucht werden.

Die Inbetriebnahme erfolgte Anfang Juli 1929. Während des 2. Weltkrieges wurde das Bauwerk trotz olivgrünen Tarnanstrichs durch Einschüsse schwer geschädigt. Nach dem Krieg erhielt der Turm seine rote Farbgebung. Infolge der hydrologischen Veränderungen nach dem Bau eines Tiefbrunnens bei der Schultheiss-Brauerei 1964, gab die Bahn ihre eigenständige Wasserversorgung auf dem Gelände auf, so dass der Turm außer Betrieb genommen wurde.

Bei der Sanierung des denkmalgeschützten Turms 2019 hat man sich dafür entschieden, alle Phasen der Bauwerkshistorie zu zeigen. So wurden beispielsweise kleinere, durch Kriegsbeschuss entstandene Löcher, nicht beseitigt. Eine der wichtigsten Maßnahmen der Sanierung bestand im Einbau von zwei 750 kg schweren Federdämpfern. Diese wirken der Bewegung des Turms bei starken Winden entgegen und sorgen so für die nötige Stabilität des Bauwerks. Diese Maßnahme ermöglicht den Erhalt des Wasserturms bis ins nächste Jahrhundert.

Der Wasserturm ist für Besucher*innen nicht zugänglich. Dennoch hat er seit Jahrzehnten einen natürlichen Bewohner: Ein Turmfalke wählte sich bereits vor Jahren ein großes Granateinschussloch als Nistplatz aus. Nach der Sanierung 2019 bekam er einen Nistkasten. Mit ein wenig Glück können die Besucher*innen im Frühsommer die jungen Turmfalken bei Ihren ersten Flugversuchen beobachten.
