Erhaltungsmaßnahmen am Fürst-Bismarck-Steg

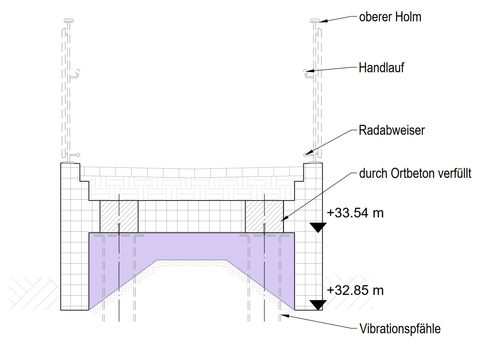

Für die Rampen werden U-förmige Stahlbetonfertigteile als Vorzugslösung vorgesehen. Da die Gründungsebene oberhalb des Grundwasserspiegels liegt erhalten sie zu beiden Seiten Stahlbetonschürzen.

Stahlbetonfertigteile stellen eine dauerhafte und wirtschaftliche Lösung dar. Die Lebensdauer ist um ein Vielfaches höher als bei einer Holzlösung.

Die Stahlbetonfertigteile werden auf Grund der vorliegenden Baugrundverhältnisse auf ca. 11,5  langen Stahlpfählen gegründet. Auf den Pfahlköpfen werden Kopfplatten mit Kopfbolzendübel geschweißt, die mit Hilfe von Anschlussbewehrung mit den Fertigteilen verbunden werden.

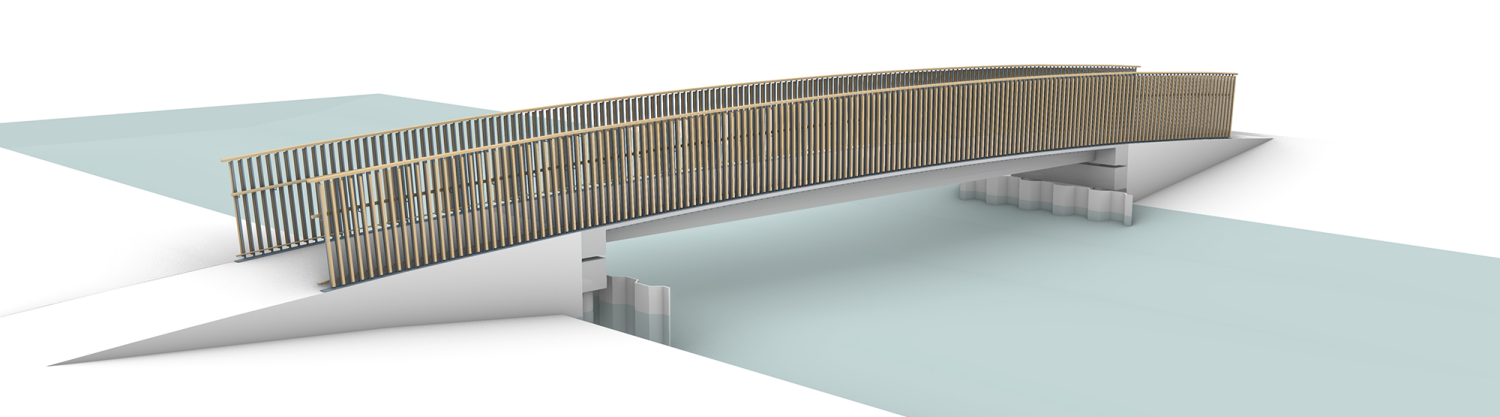

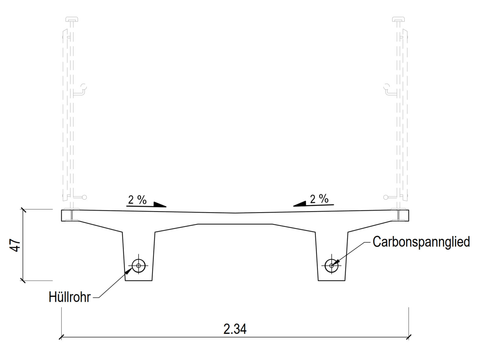

Durch den kompakten und filigranen Querschnitt eines carbonvorgespannten Bauteils kann die bestehende Gründung wieder genutzt werden. Carbonbeton stellt eine Investition in die Zukunft dar und ist eine innovative Materialkombination im Brückenbau.

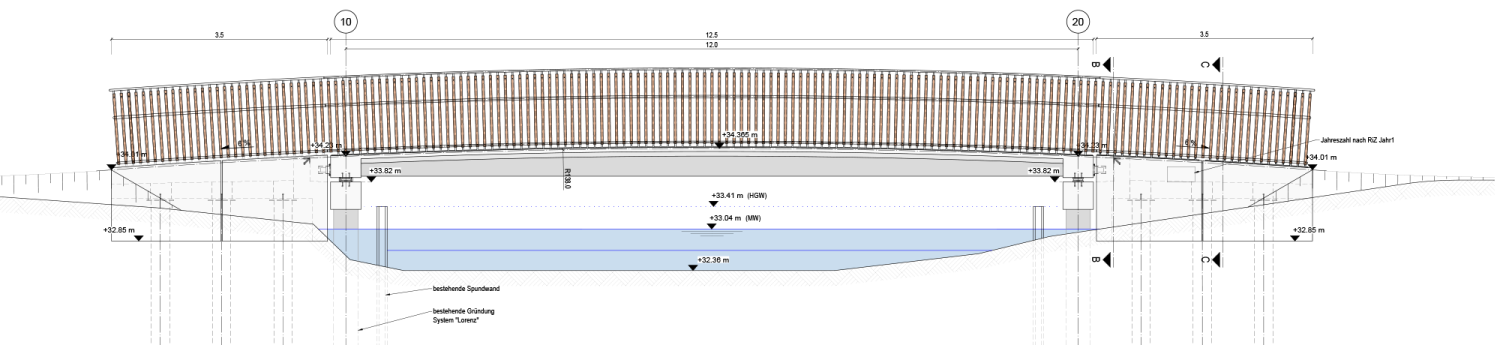

Die Unterkante des neuen Brückenüberbaus orientiert sich an der Unterkante des Bestandsbauwerks und hält ein Freibord von 0,5 m über dem 100-jährlichen Hochwasser (HQ100) ein.

Der Einbau der Spannglieder und die Vorspannung erfolgen im Werk. In den Rampen werden Hohlräume ähnlich Spannkammern vorgesehen, über die die Spannverankerung und auch die Elastomerlager regelmäßig überprüft werden können.

Da Carbonvorspannung (noch) nicht normativ geregelt ist, wird eine Zustimmung im Einzelfall (ZiE) erforderlich. Die Bemessung soll auf einer Kombination von Versuchen und Berechnungen beruhen.

Da Carbon nicht korrodieren kann ist auf der Brückenfläche keine zusätzliche Abdichtung erforderlich. Als Belag ist eine Betonoberfläche mit Besenstrich und einer Rutschhemmung von mindestens R11 vorgesehen.

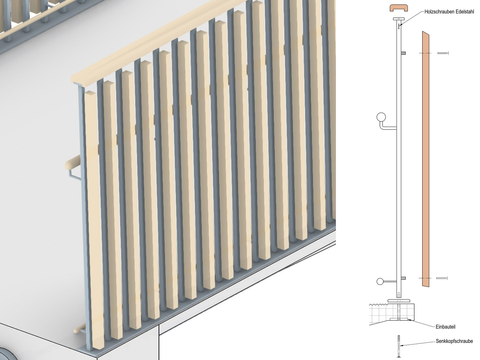

Als Geländer wird ein filigranes Füllstabgeländer mit einer Höhe von 1,3 m vorgeschlagen, bei dem die Füllstäbe kontinuierlich am schlanken Plattenrand verankert werden. Die kontinuierliche Lasteinleitung wird der neuen schlanken Bauweise gerecht. Um den Anforderungen der Unteren Naturschutzbehörde gerecht zu werden, wird das Geländer alternativ als stählernes Pfosten-Riegel-Geländer mit Handlauf und Ausfachung aus Holzelementen konzipiert.

Die Entwässerung erfolgt in Längsrichtung. Am Ende der Brücke wird ein Spalt vorgesehen, über den das Wasser ins Widerlager abläuft und von dort ins Tegeler Fließ abfließt.

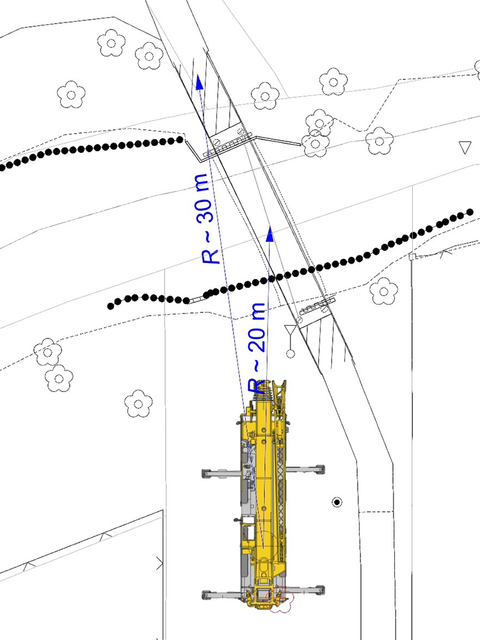

Im Planungsprozess ist neben baulogistischen Zuwegung ausdrücklich zu beachten, dass sich die Brücke gemäß § 18 ff Berliner Naturschutzgesetz (NatSchG Bln) teilweise im Natur- und Landschaftsschutzgebiet befindet. Das Tegeler Fließ ist als Natura-2000-Gebiet gemeldet.
