Die Validierung erfolgte für die Jahre 2015 bis 2021, also für den Zeitraum, in dem die Berliner Wasserbetriebe mit INFOWORKS den kanalisierten Oberflächenabfluss im Einzugsgebiet Berlin I im Bezirk Kreuzberg-Friedrichshain berechnet haben.
Mit ABIMO wurde die Oberflächenabflusskomponente für alle Blockteilflächen (ISU5) innerhalb dieses Einzugsgebiets berechnet (ohne die Flächen, die Gewässer sind).

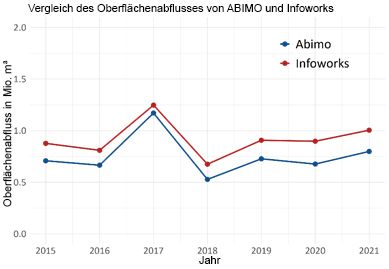

Der Vergleich der Jahresergebnisse zeigt, dass sowohl ABIMO als auch INFOWORKS auf die klimatische Variabilität reagieren und eine gute Übereinstimmung der Trends aufweisen. Allerdings liegen die von ABIMO berechneten Werte systematisch unter denen von INFOWORKS (im Mittel um etwa 160.000 m³ pro Jahr, MAPE 23%). Der Mean Absolute Percentage Error (MAPE) gibt an, um wie viel Prozent die Vorhersagen im Durchschnitt von den beobachteten Werten abweichen.
Validierung mit Klärwerksdaten
Für diese Methode wurden von den Berliner Wasserbetrieben bereitgestellte Zuflussdaten zu den Klärwerken im Zeitraum 1991–2020 verwendet.
Aus dem gemessenen Zufluss wurde jeweils das geschätzte Trockenwettervolumen abgezogen, um die auf Niederschlag zurückzuführende Abflusskomponente zu bestimmen.
Anhand der Daten dreier Klärwerke, die ausschließlich an das Trennsystem angeschlossen sind (d.h. theoretisch stets das Trockenwettervolumen ankommen sollte), wurde der Anteil falsch angeschlossener Flächen (Fehlanschlüsse) ermittelt und auf alle Klärwerke, die ebenfalls anteilig Zuflüsse aus dem Trennsystem erhalten, extrapoliert. Dieser Anteil wurde anschließend vom Gesamtabfluss abgezogen.
Zusätzlich wurde der Verlust durch Mischwasserüberläufe berücksichtigt. Dieser wurde für jedes Jahr ausgehend von einem durchschnittlichen Volumen von ungefähr 5,5 Mio. m³ im Jahr 1990 berechnet und linear auf die weiteren betrachteten Klimajahre skaliert – unter Verwendung des sommerlichen Niederschlags als Anpassungsfaktor.
Zur Bestimmung des urbanen Wasserhaushalts wurden alle Blockteilflächen im Bereich der Mischkanalisation (vgl. Umweltatlaskarte 02.09, 2022) ausgewählt und ABIMO für alle relevanten Klimajahre darauf angewendet.

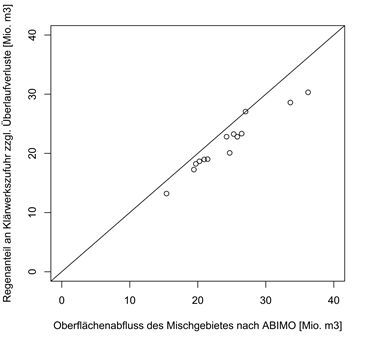

Der Vergleich der Ergebnisse zeigt eine gute Korrelation, allerdings mit einer systematischen Überschätzung des Oberflächenabflusses durch ABIMO im Vergleich zu den gemessenen Klärwerksdaten (MAPE 11%).
Mögliche Ursachen dafür könnten sein:
- eine Überschätzung der Abflüsse von Straßenflächen, da z. B. Wasser, das in angrenzende Grünflächen abfließt, nicht berücksichtigt wird;
- eine systematische Unterschätzung der Eintragsmengen von Regenwasser durch Fehlanschlüsse im Trennsystem;
- oder eine Unterschätzung der Mischwasserüberlaufsvolumina.
