Strategische Lärmkarten 2007

Berechnungsergebnisse / tabellarische Auswertungen

Die Strategischen Lärmkarten stellen entsprechend den Anforderungen “Richtlinie über die Bewertung und die Bekämpfung von Umgebungslärm” die Lärmsituation in folgenden Isophonen-Klassen graphisch dar:

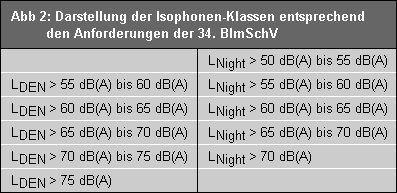

Abb. 2: Darstellung der Isophonen-Klassen entsprechend den Anforderungen der "Richtlinie über die Bewertung und die Bekämpfung von Umgebungslärm".
Abb. 2: Darstellung der Isophonen-Klassen entsprechend den Anforderungen der "Richtlinie über die Bewertung und die Bekämpfung von Umgebungslärm".
Bild: Umweltatlas Berlin

Sie bilden die Grundlage für die Erarbeitung eines gesamtstädtischen Lärmminderungsplanes.

Die Lärmbelastung wird durch folgende Größen angegeben:

  • eine tabellarische Angabe über die geschätzte Zahl der Menschen, die in Gebieten wohnen, die innerhalb der Isophonen-Bänder nach Abschnitt 0 liegen. Die Zahlenangaben sind dabei auf die nächste Hunderterstelle auf- oder abzurunden.
  • eine tabellarische Angabe über lärmbelastete Flächen sowie über die geschätzte Zahl der Wohnungen, Schulen und Krankenhäuser in diesen Gebieten für die LDEN-Werte LDEN > 55 dB(A), LDEN > 65 dB(A), LDEN > 75 dB(A).

Straßenverkehr

Link zu: vergrößern

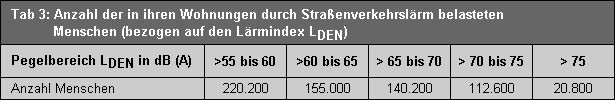

Tab. 3: Anzahl der in ihren Wohnungen durch Straßenverkehrslärm belasteten Menschen (bezogen auf den Lärmindex LDEN )
Bild: Umweltatlas Berlin
Link zu: vergrößern

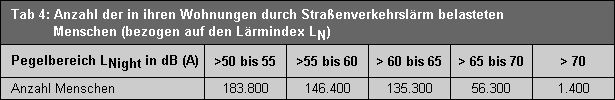

Tab. 4: Anzahl der in ihren Wohnungen durch Straßenverkehrslärm belasteten Menschen (bezogen auf den Lärmindex LN )
Bild: Umweltatlas Berlin

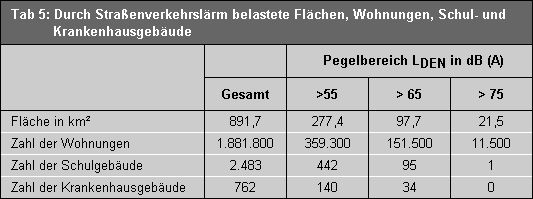

Tab. 5: Durch Straßenverkehrslärm belastete Flächen, Wohnungen, Schul- und Krankenhausgebäude
Tab. 5: Durch Straßenverkehrslärm belastete Flächen, Wohnungen, Schul- und Krankenhausgebäude
Bild: Umweltatlas Berlin

Bei der Auswertung der betroffenen Schulen und Krankenhäuser sind alle Einzelgebäude betrachtet worden. Bei Schulkomplexen aus beispielsweise drei Gebäuden sind somit drei Schulgebäude in die Auswertung genommen worden.

Straßenbahn-/U-Bahnverkehr

Link zu: vergrößern

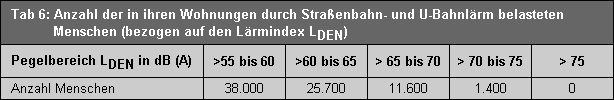

Tab. 6: Anzahl der in ihren Wohnungen durch Straßenbahn- und U-Bahnlärm belasteten Menschen (bezogen auf den Lärmindex LDEN )
Bild: Umweltatlas Berlin
Link zu: vergrößern

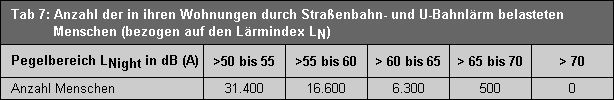

Tab. 7: Anzahl der in ihren Wohnungen durch Straßenbahn- und U-Bahnlärm belasteten Menschen (bezogen auf den Lärmindex LN )
Bild: Umweltatlas Berlin

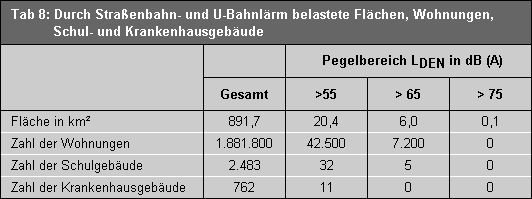

Tab. 8: Durch Straßenbahn- und U-Bahnlärm belastete Flächen, Wohnungen, Schul- und Krankenhausgebäude
Tab. 8: Durch Straßenbahn- und U-Bahnlärm belastete Flächen, Wohnungen, Schul- und Krankenhausgebäude
Bild: Umweltatlas Berlin

Bei der Auswertung der betroffenen Schulen und Krankenhäuser sind alle Einzelgebäude betrachtet worden. Bei Schulkomplexen aus beispielsweise drei Gebäuden sind somit drei Schulgebäude in die Auswertung genommen worden.

Industrie und Gewerbe

Link zu: vergrößern

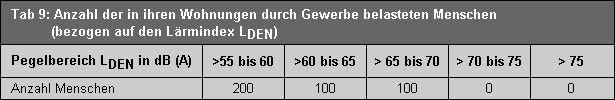

Tab. 9: Anzahl der in ihren Wohnungen durch Industrie- und Gewerbelärm belasteten Menschen (bezogen auf den Lärmindex LDEN.)
Bild: Umweltatlas Berlin
Link zu: vegrößern

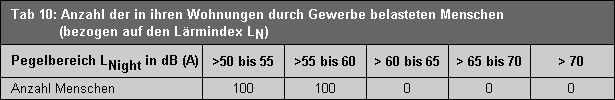

Tab. 10: Anzahl der in ihren Wohnungen durch Industrie- und Gewerbelärm belasteten Menschen (bezogen auf den Lärmindex LN )
Bild: Umweltatlas Berlin

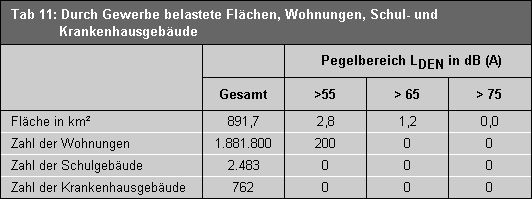

Tab. 11: Durch Industrie- und Gewerbelärm belastete Flächen, Wohnungen, Schul- und Krankenhausgebäude
Tab. 11: Durch Industrie- und Gewerbelärm belastete Flächen, Wohnungen, Schul- und Krankenhausgebäude
Bild: Umweltatlas Berlin

Bei der Auswertung der betroffenen Schulen und Krankenhäuser sind alle Einzelgebäude betrachtet worden. Bei Schulkomplexen aus beispielsweise drei Gebäuden sind somit drei Schulgebäude in die Auswertung genommen worden.

Flugverkehr

Link zu: vergrößern

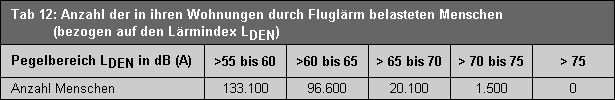

Tab. 12: Anzahl der in ihren Wohnungen durch Fluglärm belasteten Menschen (bezogen auf den Lärmindex LDEN )
Bild: Umweltatlas Berlin
Link zu: vergrößern

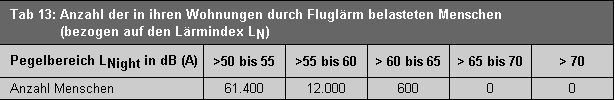

Tab. 13: Anzahl der in ihren Wohnungen durch Fluglärm belasteten Menschen (bezogen auf den Lärmindex LN )
Bild: Umweltatlas Berlin

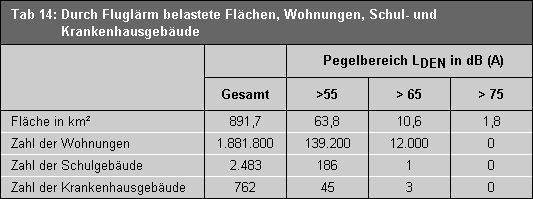

Tab. 14: Durch Fluglärm belastete Flächen, Wohnungen, Schul- und Krankenhausgebäude
Tab. 14: Durch Fluglärm belastete Flächen, Wohnungen, Schul- und Krankenhausgebäude
Bild: Umweltatlas Berlin

Bei der Auswertung der betroffenen Schulen und Krankenhäuser sind alle Einzelgebäude betrachtet worden. Bei Schulkomplexen aus beispielsweise drei Gebäuden sind somit drei Schulgebäude in die Auswertung genommen worden.

Eisenbahnverkehr

Link zu: vergrößern

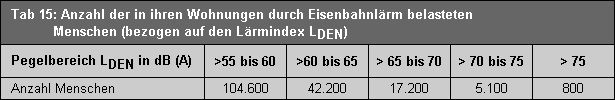

Tab. 15: Anzahl der in ihren Wohnungen durch Eisenbahn- und S-Bahnlärm belasteten Menschen (bezogen auf den Lärmindex LDEN )
Bild: Umweltatlas Berlin
Link zu: vergrößern

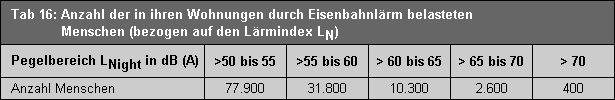

Tab. 16: Anzahl der in ihren Wohnungen durch Eisenbahn- und S-Bahnlärm belasteten Menschen (bezogen auf den Lärmindex LN )
Bild: Umweltatlas Berlin

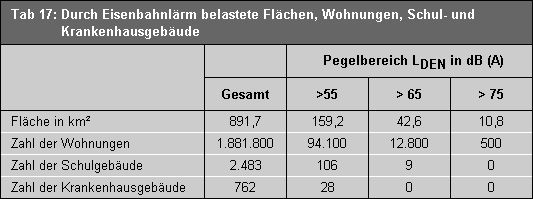

Tab. 17: Durch Eisenbahn- und S-Bahnlärm belastete Flächen, Wohnungen, Schul- und Krankenhausgebäude
Tab. 17: Durch Eisenbahn- und S-Bahnlärm belastete Flächen, Wohnungen, Schul- und Krankenhausgebäude
Bild: Umweltatlas Berlin

Bei der Auswertung der betroffenen Schulen und Krankenhäuser sind alle Einzelgebäude betrachtet worden. Bei Schulkomplexen aus beispielsweise drei Gebäuden sind somit drei Schulgebäude in die Auswertung genommen worden.
