Straßenverkehr - Emissionen und Immissionen 2005

Datengrundlage

Emissionskataster Kraftfahrzeugverkehr

Das Emissionskataster Kfz-Verkehr ist auf der Basis der Verkehrszählungen für das Jahr 2005 neu erhoben worden, weil diese Verursachergruppe nach den bisherigen Erfahrungen erheblich zu den Feinstaub- und Stickoxid-Belastungen beiträgt. Seit dem Jahr 2001 sind in den Hauptverkehrsstraßen Berlins an vielen Stellen Detektoren errichtet worden, die die dort fahrenden Kraftfahrzeuge zählen. Diese Daten dienen primär dazu, die aktuelle Verkehrssituation in Berlin zu kennen und sie in die Verkehrssteuerung mit einzubeziehen. Diese Informationen werden in der Verkehrsmanagementzentrale (VMZ) ausgewertet, um die Bevölkerung und insbesondere die Autofahrer über Rundfunk, Internet und Anzeigetafeln an zentralen Punkten über die aktuelle Verkehrssituation zu informieren und gegebenenfalls Routenempfehlungen zur Umfahrung von Staus zu geben. Mit dem Ausbau der VMZ soll das Ziel einer dynamischen Verkehrssteuerung nach aktueller Verkehrslage und -belastung ermöglicht werden.

Erhebung der Verkehrsbelastung

Seit 2002 stehen die Daten von ca. 400 Detektoren an etwa 300 Standorten innerhalb des Berliner Hauptstraßennetzes bei der VMZ zur Verfügung. Viele dieser Detektoren unterscheiden zwischen Pkw und Lkw und können für jährliche überschlägige Verkehrsmengenerhebungen genutzt werden.

Für das Jahr 2005 standen zusätzlich die Verkehrszahlen für Pkw und Lkw durch eine etwa alle 5 Jahre durch die Senatsverwaltung für Stadtentwicklung in Auftrag gegebene amtliche Zählung durch geschulte Personen an vielen Verkehrsknotenpunkten zur Verfügung. Diese amtliche Verkehrszählung hat gegenüber der Zählung durch die Detektoren den Vorteil, dass die Lkw über 3,5 t besser von den sonstigen Kfz getrennt werden können. Daher wurde für 2005 diese Verkehrszählung als Grundlage für das Emissionskataster Verkehr gewählt, so wie bei den Katastern 1999 und 1994.

Die Auspuffemissionen wurden dann wie folgt bestimmt:

  • Die Hochrechnung der punktbezogenen Knotenzählungen auf das gesamte Berliner Hauptstraßennetz mit einem Verkehrfluss-Rechenmodell (VISUM) durch die Senatsverwaltung für Stadtentwicklung liefert als Resultat die mittleren täglichen Verkehrszahlen (DTV) und die Lkw-Anteile für alle Hauptstraßen;
  • die Ermittlung der abschnittsbezogenen Belastung des Hauptverkehrsstraßennetzes mit Linienbusverkehr der Berliner Verkehrsgesellschaft (BVG) wird aus den Fahrplandaten 2005 errechnet;
  • die Berechnung der Emissionen mit den Emissionsfaktoren aus dem UBA-Handbuch für Emissionsfaktoren (Version 2.1 2004) unter Berücksichtigung der Straßenart und -funktion wird mit Hilfe des Programms IMMISem/luft ermittelt.

Erhebung der Emissionen

Zu den Schadstoffemissionen des Kfz-Verkehrs zählen die Auspuff- und Abriebemissionen des fließenden Verkehrs, die Verdunstungsemissionen des ruhenden Verkehrs und Verdunstungsemissionen an Tankstellen. Abbildung 2 gibt eine Übersicht über die Erhebungssystematik. Die Emissionen an Tankstellen werden dem Kleingewerbe zugeordnet.

Abb.2: Erhebungssystematik des Emissionskatasters Verkehr 2005

Abb.2: Erhebungssystematik des Emissionskatasters Verkehr 2005

Mit Hilfe von Emissionsmodellen werden die Schadstoff- und CO2-Emissionen für Linienquellen (Hauptverkehrsstraßen) und Flächenquellen (Nebenstraßennetz und Verdunstungsemissionen) berechnet.

Die Auspuff- und Abriebsemissionen treten als Linienquellen auf Hauptverkehrs- und Nebenstraßen auf. Sie werden jedoch nur für das Hauptverkehrsstraßennetz als Linienquellen berechnet, weil nur für diese Straßen die bereits erwähnten DTV-Werte und Angaben zur stündlichen Kapazität aus Zählungen vorliegen. Die Emissionen der Linienquellen werden anschließend dem Rasternetz als Flächenwerte zugeordnet. Die Emissionen im Nebenstraßennetz sind dagegen aus Annahmen zum Verkehrsaufkommen und zum Lkw-Anteil direkt für die einzelnen Raster abgeleitet.

Emissionsmodelle Hauptverkehrsstraßen (Linienquellen) und Nebenstraßennetz (Flächenquellen)

Die Auspuffemissionen durch den Kraftfahrzeugverkehr hängen von Faktoren ab, die sich in verkehrsspezifische und kraftfahrzeugspezifische Kenngrößen zusammenfassen lassen.

Die verkehrsspezifischen Kenngrößen werden durch die Verkehrsdichte, d.h. die Anzahl der auf dem betrachteten Straßenabschnitt (Quelle) bewegten Fahrzeuge und deren Fahrverhalten (Fahrmodus) beschrieben. Das Fahrverhalten wird den verschiedenen Straßentypen (Stadtkernstraße, Nebenstraße, Hauptverkehrsstraße mit oder ohne Lichtsignalanlage, Autobahn) und Funktionen (Geschäftsstraße, Wohngebietsstraße oder Einfallstraße) zugeordnet.

Die kraftfahrzeugspezifischen Kenngrößen, im Allgemeinen ausgedrückt durch die Abgasemissionsfaktoren, werden bestimmt durch:

  • die Art des motorischen Antriebsverfahrens (Viertakt-, Zweitakt- oder Dieselmotor),
  • die Art der Gemischaufbereitung (durch Vergaser oder Einspritzung beim Otto-Motor),
  • die Art des Kraftstoffes (Zweitaktgemisch, Benzin, Diesel),
  • die Art eventuell vorhandener Reinigungssysteme (geregelter und ungeregelter Katalysator, Abgasrückführung) sowie
  • sonstige, den technischen Zustand des Motors charakterisierende Größen.

Die Emissionsfaktoren hängen auch vom Fahrverhalten (Fahrmodus) ab und werden daher für unterschiedliches Fahrverhalten angegeben. Als wesentliche kraftfahrzeugspezifische Größe werden auch der Kaltstarteinfluss, der zu erhöhten Schadstoffemissionen während der Warmlaufphase des Motors führt, und die Verdunstungsemissionen berücksichtigt.

Die Emissionsfaktoren werden im UBA-Handbuch für Emissionsfaktoren (Version 2.1 vom April 2004) für jedes Jahr seit 1990 bis zum Jahr 2020 zur Verfügung gestellt. Hier finden sich für jede Fahrzeuggruppe (PKW, leichte Nutzfahrzeuge, motorisierte Zweiräder, Busse und schwere Nutzfahrzeuge), für zurzeit mindestens fünf Minderungsstufen (80er Jahre ECE-Zyklus, Euro I, Euro II, Euro III, Euro IV, EURO V- nur bei schweren Nutzfahrzeugen) und für jeden Straßentyp die Emissionsfaktoren aller relevanten emittierten Stoffe.

Die strengere Abgasnorm Euro 5 für Pkw wird ab September 2009 für Neufahrzeuge vorgeschrieben. Die vorgesehene strengere Norm Euro VI für schwere Nutzfahrzeuge und Euro 6 für Pkw werden jedoch voraussichtlich erst ab 2013 in Kraft treten. Diese Abgasnormen können mit der jetzigen Version des UBA-Handbuchs nicht berücksichtigt werden, so dass realistische Prognosen der Kfz-Emissionen nur bis 2010 und mit Einschränkungen bis 2015 möglich sind.

Ermittlung der Emission durch Abrieb und Aufwirbelung des Straßenverkehrs

Nach heutiger Erkenntnis geht man davon aus, dass ein großer Anteil der verkehrsbedingten PM10-Emissionen nicht aus dem Auspuff der Fahrzeuge stammt, sondern über Aufwirbelung von auf der Straßenoberfläche liegenden Partikeln und vom Reifen- und Bremsabrieb herrührt.

Grundlage der Berechnung dieser Emissionen mit IMMISem/luft bildet die modifizierte EPA-Formel aus entsprechenden Untersuchungen. Diese Formel wurde durch Messungen in Berlin an der Schildhornstraße und an der Frankfurter Allee entwickelt und basiert auf der Erkenntnis, dass im Bezugsjahr 2001 ca. 50 % der in Straßenschluchten gemessenen Zusatzbelastung von Feinstaub nicht der Auspuffemission der Kraftfahrzeuge zugeordnet werden kann, sondern durch die fahrzeugbedingten Abriebe (Brems-, Straßen- und Reifenabrieb) und Aufwirbelungen verursacht werden. Da die Auspuffemissionen durch die verbesserte Motortechnik seitdem weiter vermindert wurden, ist der Anteil der nicht Auspuff bedingten Emissionen an der Zusatzbelastung heute deutlich höher als 50 %.

Abbildung 3 stellt die einzelnen Ausgangsgrößen zur Berechnung der Auspuff- und Abriebsemissionen des Verkehrs, wie Fahrleistungsfaktoren, Stop-and-Go-Zuschläge, Kaltstartfaktoren etc. sowie die Ergebnisse vor.

Abb. 3: Emissionsmodell zur Berechnung der emittierten Schadstoffmengen in Hauptverkehrsstraßen

Abb. 3: Emissionsmodell zur Berechnung der emittierten Schadstoffmengen in Hauptverkehrsstraßen

Emissionen für motorisierte Zweiräder können wegen fehlender Verkehrszählungen im Hauptverkehrsstraßennetz nicht angegeben werden. Ihr Beitrag zur Gesamtemission wird auf der Grundlage bundesdeutscher Durchschnittsfahrleistungen und verfügbarer Emissionsfaktoren ermittelt.

Für Gebiete mit ausgeprägter Orographie sind die Straßenabschnitte in Längsneigungsklassen einzuordnen. In Berlin kann dieses jedoch vernachlässigt werden.

Emissionsmodell Nebenstraßennetz (Flächenquellen)

Abb. 4: EM-NEBEN - Emissionsmodell für das Nebenstraßennetz (Flächenquellen)

Abb. 4: EM-NEBEN - Emissionsmodell für das Nebenstraßennetz (Flächenquellen)

Die Verkehrbelastung der Nebenstraßen für das Jahr 2005 wurde mit Hilfe des Verkehrsumlegungsprogramms VISUM aus den zugrunde gelegten Quell-Ziel-Relationen berechnet. Die daraus ermittelten Gesamtfahrleistungen und Anteile an schweren Nutzfahrzeugen wurden den Verkehrszellen in der Stadt zugeordnet. Die aus dem Auspuff und durch Aufwirbelung und Abrieb bedingten Emissionen im Nebennetz wurden mit dem Emissionsmodul von IMMISem/luft bestimmt.

Im Nebenstraßennetz werden die Emissionen nicht für einzelne konkrete Straßenabschnitte berechnet, sondern für Rasterflächen von jeweils einem Quadratkilometer. Die Fahrleistung in den Rasterflächen wird auf der Grundlage folgender Angaben ermittelt:

  • überwiegende Nutzung des Gebietes, unterteilt in
    • Wohnen in Außenbereichen,
    • Gewerbe- und Industrie,
    • Innenstadt und Subzentren,
  • Anzahl der Einwohner und der Arbeitsplätze, differenziert nach
    • Handel und Dienstleistungen,
    • produzierendem Gewerbe,
  • daraus abgeleitete Quelle-Ziel-Matrizes des Kfz-Verkehrs.

Die weiteren Eingangsgrößen zur Ermittlung der Gesamtemissionen je Schadstoffkomponente für jede Rasterfläche entsprechen denen für die Berechnung im Hauptverkehrsstraßennetz.

Auspuff- und Abriebemissionen im Stadtgebiet

Tabelle 3 gliedert die im Stadtgebiet von Berlin vom Kraftfahrzeugverkehr erbrachten Fahrleistungen (Mio. Fahrzeug-km/Jahr), den Kraftstoffverbrauch (t) und die Auspuff- und Abriebemissionen des Kraftfahrzeugverkehrs (t/Jahr) nach Fahrzeugarten für das Bezugsjahr 2005.

Tab. 3: Fahrleistungen (Mio. Fahrzeug-km/Jahr), Kraftstoffverbrauch (t) und Auspuff- und Abriebemissionen (t/Jahr) nach Fahrzeugarten im Stadtgebiet Berlin - Bezugsjahr 2005

Tab. 3: Fahrleistungen (Mio. Fahrzeug-km/Jahr), Kraftstoffverbrauch (t) und Auspuff- und Abriebemissionen (t/Jahr) nach Fahrzeugarten im Stadtgebiet Berlin - Bezugsjahr 2005

Die für dieses Kataster entwickelte neuartige Emissionsberechnungsmethode ist auch als Grundlage für Ausbreitungsrechnungen zur Ermittlung der Schadstoffbelastungen an Straßen geeignet. Die weitreichende Neugestaltung der Berechnungsmethodik lässt Vergleiche mit vorhergehenden Emissionserhebungen auf der Grundlage einer wesentlich einfacheren Methode nur sehr eingeschränkt zu.

Immissionen – Ergebnisse der stationären Messungen

Zur Erfassung der durch den Kfz-Verkehr verursachten Schadstoffbelastung werden im Rahmen des automatischen Luftgütemessnetzes BLUME Straßenmessstationen betrieben; um den EU-Richtlinien und der daraus hervorgegangenen Novellierung des BImSchG und der 22. BImSchV von 2002 Rechnung zu tragen, wurden in den letzten Jahren einige Veränderungen im Berliner Luftgüte-Messnetz vorgenommen.
Da die Konzentration von Schwefeldioxid und Kohlenmonoxid nur noch einen Bruchteil der Grenzwerte beträgt, konnten die Messungen dieser Komponenten entsprechend reduziert werden. Gleichzeitig wurde mehr Augenmerk auf die Bestimmung von Feinstaub (PM10) und Stickstoffdioxid vor allem in Verkehrsnähe gelegt.

Messungen der Immissionsbelastung im Stadtgebiet

Im Jahr 2008 werden an insgesamt 15 Messcontainern (5 am Stadtrand, 5 im innerstädtischen Hintergrund und 5 an Straßenstandorten) und an 37 RUBIS-Messstellen Luftschadstoffmessungen durchgeführt. Die RUBIS-Messungen (Kleinmessstellen mit Aktiv- und Passivsammlern zur Gewinnung von Stickstoffdioxid-, Benzol- und Ruß-Wochenmittelwerten) werden seit dem Jahr 2005 als Zweiwochenwerte erfasst. Die Lage der einzelnen Messstellen ist Abbildung 5 zu entnehmen. Die genauen Adressen sind in den Monatsberichten zur Luftreinhaltung der Senatsverwaltung für Stadtentwicklung zu finden.

Abb. 5: Lage der automatischen Container-Messstellen des BLUME-Messnetzes sowie der RUBIS-Kleinmessstellen 2005

Abb. 5: Lage der automatischen Container-Messstellen des BLUME-Messnetzes sowie der RUBIS-Kleinmessstellen 2005

Die Höhe der gemessenen Konzentration ist nicht alleine von der Anzahl der Fahrzeuge und der dadurch bedingten Emissionen abhängig, sondern auch von den Bedingungen für den Luftaustausch, die einerseits durch meteorologische Parameter (z.B. den Wind), andererseits durch Art und Umfang der Bebauung gegeben sind. So werden hohe Immissionsbelastungen an beidseitig bebauten Straßen (Straßenschluchten) wie in der Silbersteinstraße in Neukölln oder der Schildhornstraße in Steglitz registriert, während an der Stadtautobahn, die ein wesentlich höheres Verkehrsaufkommen aufweist, geringere Schadstoffkonzentrationen zu verzeichnen sind. Die Abbildung 6 zeigt eine typische Schadstoffverteilung in einer Straßenschlucht. Eine solche Verteilung entsteht, wenn die Windrichtung (über Dach) vom Messpunkt zur Straße zeigt und sich in der Straßenschlucht eine Wirbelströmung ausbildet. Diese treibt die Kfz-Emissionen auf die Straßenseite mit der Messstation.

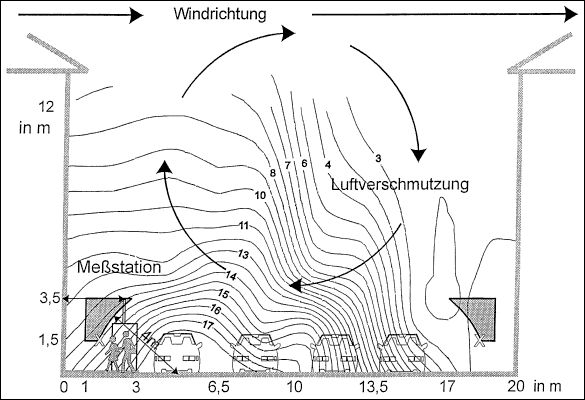

Abb. 6: Schadstoffverteilung in einer Straßenschlucht mit Messbereich nach der 23. BImSchV und Aufpunkten für die Berechnung mit dem Straßenschluchtmodell IMMISem/luft

Abb. 6: Schadstoffverteilung in einer Straßenschlucht mit Messbereich nach der 23. BImSchV und Aufpunkten für die Berechnung mit dem Straßenschluchtmodell IMMISem/luft

Langjähriger Trend der Stickstoffdioxidkonzentration im Stadtgebiet

Die Ergebnisse der bis 2007 an Hauptverkehrsstraßen durchgeführten Messungen zeigen im langjährigen Trend (vgl. Abbildung 7):

  • Bis etwa 1995 wurde durch die Ausrüstung der Berliner Kraftwerke mit Entstickungsanlagen und die Einführung des geregelten Katalysators für Otto-Fahrzeuge ein deutlicher Rückgang der Stickstoffdioxidkonzentrationen erreicht.
  • Die Belastung mit NO2 hat sich an allen drei dargestellten Stationskategorien während der letzten zehn Jahre kaum verändert. Die Werte an verkehrsreichen Straßen (rote Kurve) liegen immer noch deutlich über dem EU-Grenzwert von 40 µg/m³ im Jahresmittel.
  • Die durch die Verbesserung der Abgastechnik der Fahrzeuge zu erwartende Abnahme der Stickoxidemissionen hat nicht zu einem Rückgang der Stickstoffdioxidbelastung geführt.
Abb. 7: Langjähriger Trend der Stickstoffdioxidwerte in Berlin (weitere Informationen werden unter Langfristige Entwicklung der Luftqualität) angeboten.

Abb. 7: Langjähriger Trend der Stickstoffdioxidwerte in Berlin

(weitere Informationen werden unter Langfristige Entwicklung der Luftqualität angeboten)

Langjähriger Trend der PM10-Konzentration im Stadtgebiet

Die Abbildung 8 zeigt die Entwicklung der PM10- und Gesamtstaubkonzentration in Berlin und Umgebung über die letzten 20 Jahre (1997 fand die Umstellung der Messungen von Gesamtstaub auf Feinstaub (PM10) statt).

Die rote Kurve zeigt die Belastung an drei verkehrsnahen Messstellen, während die blaue und grüne Linie die Konzentrationen an drei Messstellen in innerstädtischen Wohngebieten bzw. an fünf Messpunkten am Stadtrand wiedergibt.

Abb. 8: Langjähriger Trend der PM10- und Rußkonzentration in Berlin (weitere Informationen werden unter Langfristige Entwicklung der Luftqualität) angeboten.

Abb. 8: Langjähriger Trend der PM10- und Rußkonzentration in Berlin

(weitere Informationen werden unter Langfristige Entwicklung der Luftqualität angeboten)

Beim Vergleich der Kurven fällt folgendes auf:

  • Die PM10-Konzentration in ländlicher Umgebung in Brandenburg beträgt bis zum Jahr 2003 bereits etwa die Hälfte der PM10-Belastung in Berliner Hauptverkehrsstraßen der Innenstadt und nimmt danach bis 2007 auf etwa 2/3 der PM10-Belastung in den Berliner Hauptstraßen zu.
  • Der bis Ende der 90er Jahre anhaltende Rückgang der Staubwerte hat sich in den letzten Jahren nicht fortgesetzt. (Im Gegensatz dazu ging die Rußbelastung an Hauptverkehrsstraßen von 1998 bis 2004 kontinuierlich um fast 40% zurück; ein Resultat u.a. der abgastechnischen Verbesserung der Fahrzeuge, so zum Beispiel auch der Busflotte der Berliner-Verkehrs-Betriebe BVG vgl. Abbildung 8 zu Umweltatlas-Karte 03.11 Ausgabe 2005).
  • Die jährliche Variation der PM10-Werte ist an allen Stationen ähnlich. Insbesondere der deutliche Wiederanstieg der PM10-Werte in den Jahren 2002 und 2003 und 2005 und 2006 ist ein Phänomen, das gleichzeitig überall im Stadtgebiet, einschließlich der Stadtrandstationen und der Umlandstationen auftrat. Die Ursache ist deshalb nicht in erster Linie bei den Berliner PM10-Emissionen zu suchen, sondern auf ungünstige Witterungsbedingungen und die großräumige Verfrachtung der Feinstaubpartikel zurückzuführen. Die Werte sind dann – nach einem leichten Rückgang 2004 – in den Folgejahren wieder angestiegen.
