Grundwasserhöhen des Hauptgrundwasserleiters und des Panketalgrundwasserleiters 2005

Kartenbeschreibung

Die vorliegende Karte beschreibt die Grundwassersituation des Hauptgrundwasserleiters mittels violetter Grundwassergleichen und die des Panketalgrundwasserleiters im Nordosten Berlins mit blauen Grundwassergleichen. Diese stellen die Grundwasserdruckfläche des ungespannten bzw. gespannten Grundwassers (s.a. Abb. 3) dar. Dort, wo das Grundwasser des Hauptgrundwasserleiters gespannt vorliegt, sind die Linien der Grundwassergleichen unterbrochen dargestellt. In Bereichen, in denen der Hauptgrundwasserleiter innerhalb Berlins nicht oder nur in geringmächtigen isolierten Lagen vorkommt, sind keine Grundwassergleichen dargestellt. Diese Flächen sind punktiert umgrenzt.

Kartengrundlage ist die Übersichtskarte von Berlin 1 : 50.000 im Rasterformat mit unterlegter geologischer Skizze für die Berliner Landesfläche. Zusätzlich sind die dazugehörigen Stützstellen (Grundwassermessstellen, Oberflächenwasserpegel) sowie die einzelnen Wasserwerke mit ihren Förderbrunnen und Wasserschutzgebieten eingezeichnet.

Hydrogeologische Situation

Auf den Hochflächen ist der Hauptgrundwasserleiter großflächig durch Geschiebemergel und -lehme (Grundwassergeringleiter) der Grundmoränen überdeckt. Liegt die Grundwasserdruckfläche des Hauptgrundwasserleiters innerhalb dieses Grundwassergeringleiters, herrschen gespannte Grundwasserverhältnisse. Oberhalb des Geschiebemergels kann es in sandigen Bereichen zeitweise zur Ausbildung von oberflächennahem Grundwasser kommen. Nach extremen Niederschlägen kann es ggf. bis an die Geländeoberfläche ansteigen. Die Grundwasserstände dieser sehr kleinräumig differenzierten Bereiche werden nicht erfasst. Innerhalb des Geschiebemergels können Sandlinsen mit Grundwasser, so genanntem Schichtenwasser, erfüllt sein (s.a. Abb. 3).

Im Panketal, auf der nördlich gelegenen Barnim-Hochfläche, hat sich ein eigenständiger zusammenhängender größerer Grundwasserleiter ausgebildet. Er befindet sich über dem durch die Geschiebemergel der Grundmoräne bedeckten Hauptgrundwasserleiter (s.a. Abb. 7). Auf der vorliegenden Karte ist dieser Grundwasserleiter durch eigene Grundwassergleichen (blau) gekennzeichnet. Die Fließrichtung dieses Grundwassers ist ebenfalls von Nordosten nach Südwesten gerichtet. Durch Auskeilen des Geschiebemergels zum Warschau-Berliner Urstromtal hin verzahnt sich der Panketalgrundwasserleiter dort mit dem Hauptgrundwasserleiter.

Hydraulische Situation

Das Grundwassergefälle ist in Berlin in der Regel von der Barnim- und Teltow-Hochfläche sowie von der Nauener Platte zu den Vorflutern Spree und Havel gerichtet.

Um die Förderbrunnen der im Messzeitraum in Betrieb befindlichen Wasserwerke haben sich Absenktrichter gebildet, die die Grundwasseroberfläche unter das Niveau der benachbarten Oberflächengewässer abgesenkt haben: Deshalb wird dort neben landseitig zuströmendem Grundwasser auch Grundwasser gefördert, das durch Infiltration aus diesen oberirdischen Gewässern (Uferfiltrat) gebildet wurde (s.a. Abb. 4).

Die Grundwasseroberfläche, die in Berlin seit über hundert Jahren durch die Trinkwasserförderung abgesenkt wurde, befand sich im Mai 2005 wie auch in den letzten acht Jahren im Vergleich zum Jahr 1989 auf einem relativ hohen Niveau. Grund dafür ist die verringerte Rohwasserentnahme der Berliner Wasserbetriebe. Fünf kleinere Berliner Wasserwerke (Altglienicke, Friedrichsfelde, Köpenick, Riemeisterfenn und Buch) wurden in den Jahren von 1991 bis 1997 stillgelegt. Seit September 2001 wurde zusätzlich die Trinkwasserproduktion der beiden Wasserwerke Johannisthal und Jungfernheide vorübergehend eingestellt, bei letzterem auch die künstliche Grundwasseranreicherung. Im Rahmen des Grundwassermanagements der Senatsverwaltung für Stadtentwicklung wird an beiden Standorten jedoch weiterhin Grundwasser gefördert, um die erfolgreiche Durchführung lokaler Altlastensanierungen nicht zu gefährden.

Die Gesamtförderung der Wasserwerke zu Trinkwasserzwecken sank innerhalb von 15 Jahren in Berlin um über 40 %: 1989 wurden 378 Millionen m3, im Jahr 2002 dagegen nur noch 219 Millionen m3 gefördert. Im Jahr 2003 stieg die Förderung aufgrund des sehr trockenen Sommers auf 226 Mio. m3 wieder leicht an, um dann 2004 weiter auf 215 Mio. m3 abzusinken (Abb. 9).

Link zu: Vergrößern

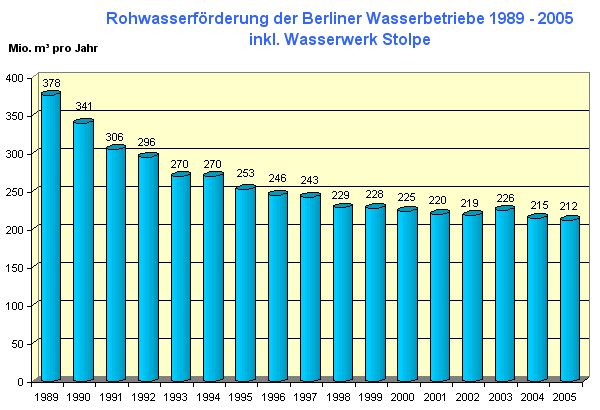

Abb. 9: Rohwasserförderung der Berliner Wasserbetriebe in den letzten 15 Jahren
Bild: Umweltatlas Berlin
