Flurabstand des Grundwassers 2020

Einleitung

Die Grundwasserstände in einem Ballungsgebiet wie Berlin unterliegen nicht nur naturbedingten Abhängigkeiten, wie Niederschlägen, Verdunstungen, unterirdischen Abflüssen, sondern sie werden auch durch menschliche Einwirkungen – Grundwasserentnahmen, Bebauung, Versiegelung der Oberfläche, Entwässerungsanlagen und Wiedereinleitungen – stark beeinflusst.

Hauptfaktoren bei der Entnahme sind die Grundwasserförderungen der öffentlichen Wasserversorgung, private Gewinnungsanlagen und Grundwasserförderungen bei Baumaßnahmen. Zur Grundwasserneubildung tragen hauptsächlich Niederschläge (vgl. Karte 02.17), Uferfiltrat, künstliche Grundwasseranreicherungen mit Oberflächenwasser und Wiedereinleitungen in das Grundwasser im Zusammenhang mit Baumaßnahmen bei.

In Berlin sind zwei Grundwasserstockwerke ausgebildet: Das tiefere führt Salzwasser und ist durch eine etwa 80 Meter mächtige Tonschicht von dem oberen süßwasserführenden Grundwasserstockwerk hydraulisch – mit Ausnahme lokaler Fehlstellen der Tonschicht – getrennt. Dieses etwa 150 Meter mächtige Süßwasserstockwerk, das für die Berliner Trink- und Brauchwasserversorgung genutzt wird, besteht aus einer wechselnden Abfolge von rolligen und bindigen Lockersedimenten: Sande und Kiese (rollige Schichten) bilden die Grundwasserleiter, während Tone, Schluffe, Geschiebemergel und Mudden (bindige Schichten) Grundwasserhemmer darstellen (SenGUV 2007).

Die Oberfläche des Grundwassers wird in Abhängigkeit von dem (meist geringen) Grundwassergefälle und der Geländemorphologie in unterschiedlichen Tiefen angetroffen (Abb. 1).

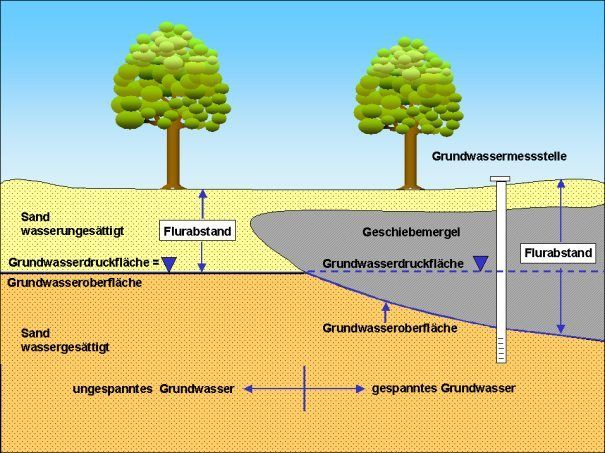

Abb. 1: Hydrogeologische Begriffsbestimmungen zum Flurabstand bei ungespanntem und gespanntem Grundwasser

Der Grundwasserflurabstand wird als lotrechter Höhenunterschied zwischen der Geländeoberkante und der Grundwasseroberfläche definiert (DIN 4049-3). Wird der Grundwasserleiter von schlecht durchlässigen, bindigen Schichten (Grundwasserhemmern, wie z. B. Geschiebemergel) so überlagert, dass das Grundwasser nicht so hoch ansteigen kann, wie es seinem hydrostatischen Druck entspricht, liegt gespanntes Grundwasser vor. In diesem Fall ist der Flurabstand als der lotrechte Höhenunterschied zwischen der Geländeoberkante und der Grundwasseroberfläche definiert, die von der Unterkante des grundwasserhemmenden Geschiebemergels bzw. von der Oberkante des unterlagernden Grundwasserleiters gebildet wird (Abb. 1).

Die Flurabstandskarte gibt einen Überblick über die räumliche Verteilung von Gebieten gleicher Flurabstandsklassen. Sie wurde auf Grundlage der Daten aus dem Zeitraum Mai 2020 berechnet, die niedrige Grundwasserstände repräsentieren, und hat für den jeweils oberflächennahen Grundwasserleiter mit dauerhafter Wasserführung Gültigkeit. Dies ist zumeist der in Berlin wasserwirtschaftlich genutzte Hauptgrundwasserleiter, GWL 2 nach der Gliederung von Limberg & Thierbach 2002, der im Urstromtal unbedeckt, auf den Hochflächen jedoch mit bindigen Sedimentschichten bedeckt ist. Im Bereich des Panketals bezieht sich der Flurabstand auf den Grundwasserstand des GWL 1, da dieser den obersten, flächenhaft ausgebildeten Grundwasserleiter repräsentiert. Dieser Panketalgrundwasserleiter liegt über dem Hauptgrundwasserleiter.

Von besonderer Bedeutung sind vor allem Flächen mit geringem Flurabstand (bis etwa vier Meter). In Abhängigkeit von der Beschaffenheit der Deckschichten über dem Grundwasser können dort Bodenverunreinigungen besonders schnell zu Beeinträchtigungen des Grundwassers führen. Die Flurabstandskarte ist eine wesentliche Grundlage für die Erarbeitung einer Karte zur Schutzfunktion der Grundwasserüberdeckung und geht als Parameter für die Mächtigkeit der Grundwasserüberdeckung in die Karte der Verweilzeit des Sickerwassers in der ungesättigten Zone ein (s. Karte 02.16). Die räumliche Überlagerung der Flurabstände mit der Beschaffenheit der geologischen Deckschichten ermöglicht die Abgrenzung von Gebieten unterschiedlicher Schutzfunktionen der Grundwasserüberdeckung.

Die Kenntnis der Flurabstände ermöglicht des Weiteren eine Einschätzung, an welchen Standorten Grundwasser Einfluss auf die Vegetation hat. Der Einfluss des Grundwassers auf die Vegetation hängt von der Durchwurzelungstiefe der einzelnen Pflanze und, je nach Bodenart, vom kapillaren Aufstiegsvermögen des Grundwassers ab. Der Flurabstand, bei dem Grundwasser bis zu einem gewissen Grad für Bäume nutzbar sein kann, wird für Berliner Verhältnisse im Allgemeinen mit vier Metern angegeben. Die Vegetation der Feuchtgebiete ist in ihrem Wasserbedarf meist auf das Grundwasser angewiesen und benötigt einen Flurabstand von weniger als 50 Zentimetern.

Im Vergleich zu der hier dargestellten Flurabstandskarte 2020, die niedrige Grundwasserstände repräsentiert, beschreibt die Flurabstandskarte 2009 mittlere Grundwasserstände.

Entwicklung der Grundwasserstände

Die Grundwasserstände sind im Stadtgebiet in vielfältiger Weise künstlich beeinflusst. Die ersten Grundwasserabsenkungen und damit das Trockenlegen von Feuchtgebieten im Berliner Raum sind auf die Entwässerung von Sumpfgebieten wie z.B. dem Hopfenbruch in Wilmersdorf im 18. Jahrhundert zurückzuführen. Im 19. und 20. Jahrhundert wurden durch den Ausbau von Kanälen weitere Gebiete entwässert. Das Grundwasser wurde dann durch die verstärkte Nutzung als Trink- und Brauchwasser, durch Wasserhaltungen bei Baumaßnahmen sowie durch Einschränkungen der Grundwasserneubildungsraten infolge der Versiegelung des Bodens weiter abgesenkt bzw. starken periodischen Schwankungen mit Amplituden bis zu 10 Meter am Standort unterworfen.

Bis zum Ende des neunzehnten Jahrhunderts unterlag der Grundwasserstand weitgehend nur den durch die Niederschläge hervorgerufenen natürlichen jahreszeitlichen Schwankungen. Ab 1890 bis zum Zweiten Weltkrieg prägten dann der steigende Wassergebrauch der rasch wachsenden Stadt sowie Grundwasserhaltungen das Grundwassergeschehen. Große Grundwasserhaltungen für den U- und S-Bahnbau (z. B. Alexanderplatz, Friedrichstraße) sowie andere Großbauten senkten das Grundwasser in der Innenstadt flächenhaft über längere Zeiträume um bis zu acht Meter ab. Infolge des Zusammenbruchs der Wasserversorgung am Ende des Krieges erreichte das Grundwasser fast wieder die natürlichen Verhältnisse (Abb. 2).

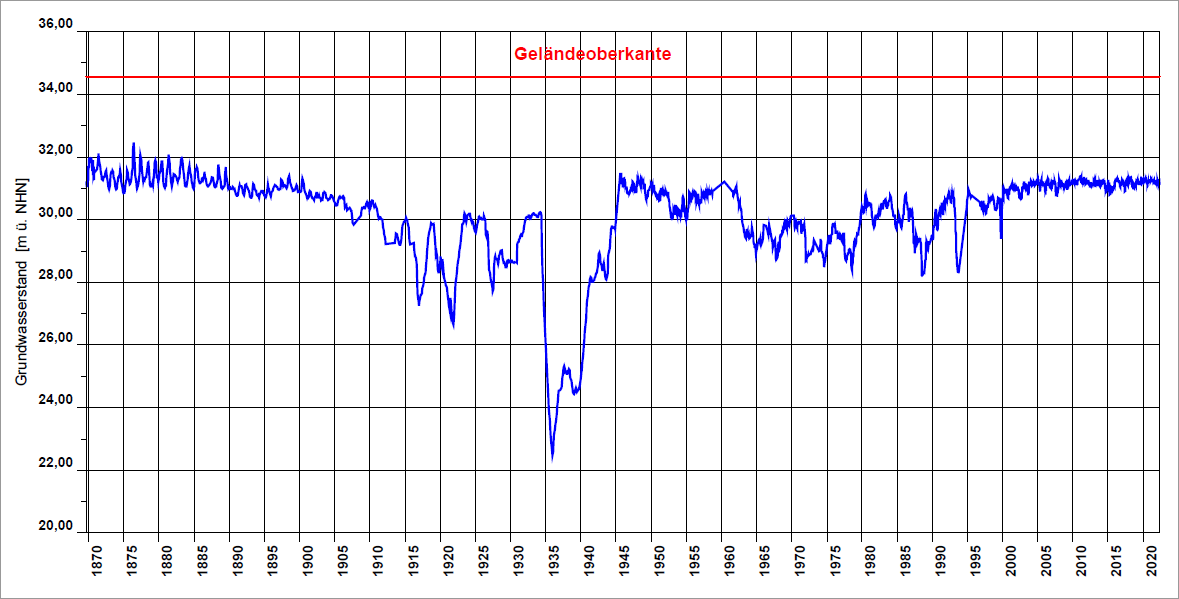

Abb. 2: Entwicklung des Grundwasserstandes seit 1870 an der Messstelle 5140 in Mitte, Charlottenstraße (blaue Line) und die Geländeoberkante (rote Linie)

In den Wassergewinnungsgebieten haben sich im Einzugsbereich der Brunnen der Wasserwerke dauerhafte, weitgespannte und tiefe Absenkungstrichter ausgebildet. Dort sind zudem, analog zu den innerhalb des Jahres schwankenden Fördermengen der meisten Wasserwerke, zum Teil erhebliche Schwankungen der Grundwasserstände zu beobachten. Schon zu Beginn des letzten Jahrhunderts fielen im Grunewald der Riemeistersee und der Nikolassee durch die Wasserentnahmen des Wasserwerkes Beelitzhof trocken. Der Spiegel des Schlachtensees fiel um 2 Meter, der Spiegel der Krummen Lanke um 1 Meter. Zum Ausgleich wird unter Umkehrung der natürlichen Fließrichtung seit 1913 Havelwasser in die Grunewaldseen gepumpt. Die Feuchtgebiete Hundekehlefenn, Langes Luch, Riemeisterfenn sowie die Uferbereiche der Seen konnten nur durch diese Maßnahme erhalten werden.

Die Absenktrichter der Brunnengalerien an der Havel wirken sich bis weit in den Grunewald aus. So sank der Grundwasserstand am Postfenn zwischen 1954 und 1974 um 3,5 m, am Pechsee im Grunewald zwischen 1955 und 1975 um 4,5 m. Durch die Entnahme der Brunnengalerien am Havelufer kommt es selbst in unmittelbarer Nähe der Havel zu starker Austrocknung im Wurzelraum der Pflanzen.

Um die negativen Auswirkungen der Grundwasserabsenkungen zu mildern, werden einige Feuchtgebiete und Moore durch Überstauung und Versickerung von Oberflächenwasser wieder vernässt. Beispiele sind die Naturschutzgebiete Großer Rohrpfuhl und Teufelsbruch im Spandauer Forst, das Teufelsfenn im Grunewald sowie die Lietzengrabenniederung mit der Bogenseekette in Pankow.

Großflächige Absenkungen ergaben sich ebenso im Bereich des Spandauer Forstes, bedingt durch die seit den 1970er Jahren erheblich angestiegene Grundwasserförderung des Wasserwerkes Spandau. Mit Hilfe einer 1983 in Betrieb genommenen Grundwasseranreicherungsanlage wurde durch die Versickerung von aufbereitetem Havelwasser der Grundwasserstand allmählich wieder angehoben. Bis Mai 1987 konnte der Grundwasserstand im Spandauer Forst im Durchschnitt zwischen 0,5 und 2,5 m angehoben werden. Wegen der Vernässung von Kellern angrenzender Wohngebiete wurde die Grundwasseranreicherung in diesem Gebiet teilweise wieder beschränkt. Mit der gleichzeitigen Steigerung der Fördermengen des Wasserwerks Spandau sank der Grundwasserstand bis 1990 wieder ab. Durch eine weitere Reduzierung der Fördermengen kam es in der Folgezeit zu einem erneuten Anstieg des Grundwassers (Abb. 3).

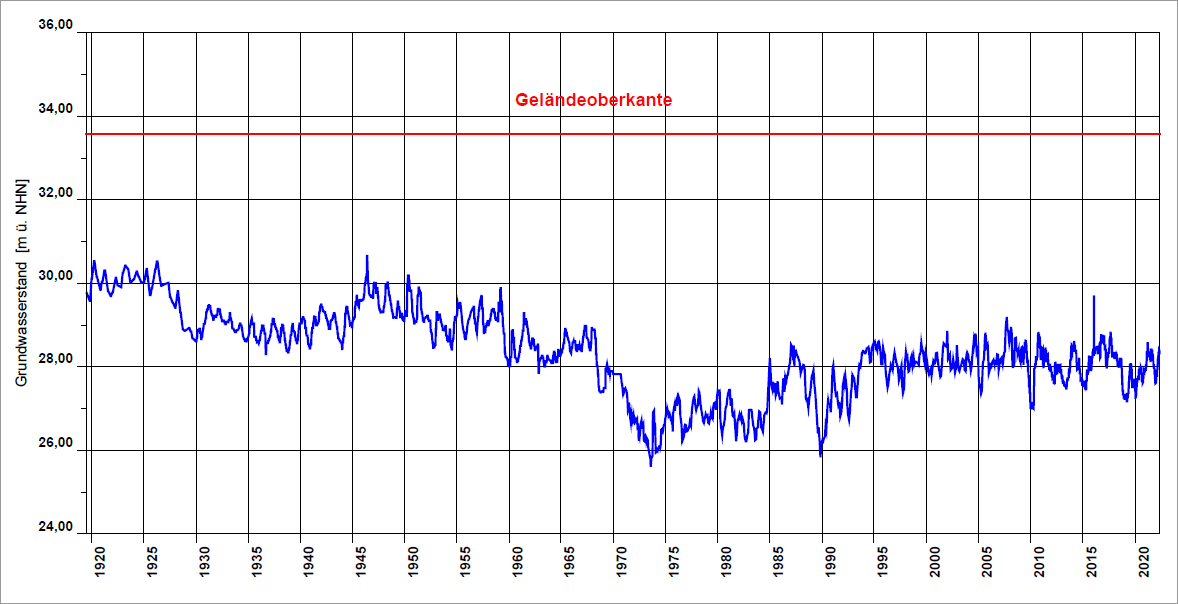

Abb. 3: Entwicklung des Grundwasserstandes an der Messstelle 1516 im Spandauer Forst (blaue Line) und die Geländeoberkante (rote Linie)

Generell ist im Westteil Berlins bereits seit Ende der 1980er Jahre ein Wiederanstieg der Grundwasserstände zu beobachten. Ursache dafür waren in erster Linie drei gegensteuernde Maßnahmen wider den sinkenden Grundwassertrend:

• Die Erhöhung der künstlichen Grundwasseranreicherung durch gereinigtes Oberflächenwasser in wasserwerksnahen Gebieten (Spandau, Tegel und Jungfernheide) führte zu geringeren Absenkungsbeträgen.
• Die Wiedereinleitpflicht bei Grundwasserhaltungsmaßnahmen für große Baumaßnahmen führte zu einer geringeren Belastung des Grundwasserhaushalts.
• Die Einführung des Grundwasserentnahmeentgelts bewirkte einen sparsameren Umgang mit der Ressource Grundwasser.

In den östlichen Bereichen wirkte sich die aufgrund des rückläufigen Wassergebrauchs verringerte Rohwasserförderung der Berliner Wasserbetriebe seit der politischen Wende 1989 deutlich aus. Fünf kleinere Berliner Wasserwerke stellten ihre Produktion in den Jahren von 1991 bis 1997 völlig ein: Altglienicke, Friedrichsfelde, Köpenick, Riemeisterfenn und Buch. Dadurch stiegen die Grundwasserstände stadtweit bis in die Mitte der 1990er Jahre wieder an. Es kam in diesem Zeitraum gebietsweise durch den Grundwasserwiederanstieg bei nicht fachgerecht abgedichteten Kellern zu zahlreichen Vernässungsschäden. In zwei Gebieten waren die Schäden so umfangreich, dass grundwasserregulierende Maßnahmen durchgeführt wurden (Rudow, Kaulsdorf).

Im September 2001 wurde zusätzlich die Trinkwasserproduktion der beiden Wasserwerke Johannisthal und Jungfernheide vorübergehend eingestellt; bei letzterem auch die künstliche Grundwasseranreicherung. Im Rahmen des Grundwassermanagements wird am Standort Johannisthal jedoch weiterhin Grundwasser gefördert, um laufende lokale Altlastensanierungen und Baumaßnahmen nicht zu gefährden. Am Standort Jungfernheide wird seit Januar 2006 die Grundwasserhaltung von einer Firma zum Schutz ihrer Gebäude betrieben.

Die Gesamtförderung der Wasserwerke zu Trinkwasserzwecken hat sich innerhalb von 30 Jahren in Berlin um über ca. 40 % verringert: 1989 wurden 378 Millionen m³, im Jahr 2020 dagegen nur 234 Millionen m³ gefördert.
