Klimamodell Berlin - Bewertungskarten 2001

Kartenbeschreibung

Karte 04.11.1 Klimafunktionen

Die Klimafunktionskarte bildet den planungsrelevanten Ist-Zustand der Klimasituation ab. Dabei werden bioklimatische Belastungszustände, Ausgleichsleistungen kaltluftproduzierender Flächen sowie räumliche Beziehungen zwischen Ausgleichs- und Wirkungsräumen dargestellt. Da sowohl die Ausgleichsleistungen als auch die Belastungen klassifizierbar sind, lassen sich planerische Prioritäten ermitteln um zu verdeutlichen, welche Siedlungsflächen von Veränderungen in Ausgleichsräumen betroffen sein können.

Grün- und Freiflächenbestand

Vegetationsbestandene Freiflächen mit nennenswerter Kaltluftproduktion stellen klima- und immissionsökologische Ausgleichsräume dar. Eine hohe langwellige nächtliche Ausstrahlung während austauscharmer Hochdruckwetterlagen führt zu einer starken Abkühlung der bodennahen Luftschicht, wodurch vor allem emittentennahe innerstädtische Parkanlagen als sehr immissionsgefährdet gelten müssen. Die Menge der produzierten Kaltluft hängt ab vom vorherrschenden Vegetationstyp, den Bodeneigenschaften und der damit verbundenen nächtlichen Abkühlungsrate. Insgesamt wurden 701 Grünflächeneinheiten ausgewiesen, deren qualitative Einordnung hinsichtlich des Kaltluftmassenstroms Tabelle 4 zeigt.

Link zu: Vergrößern
Abb. 4: Aggregation der Grün- und Freiflächen zu insgesamt 701 Aggregationsräumen
Bild: Umweltatlas Berlin
Übersicht der qualitativen Einordnung der Grünflächenaggregationsräume
Tab. 4: Übersicht der qualitativen Einordnung der Grünflächenaggregationsräume
Bild: Umweltatlas Berlin

Die Gesamtfläche der kaltluftproduzierenden Areale beziffert sich auf ca. 43 854 Hektar, was einem Flächenanteil von rund 49 % des gesamten Stadtgebietes entspricht und als sehr hoch angesehen werden kann.

Grün- und Freiflächen mit einem hohen Kaltluftmassenstrom sind insbesondere am Stadtrand anzutreffen. Generell erweisen sich die größeren Wald- und Ruderalflächen, Friedhöfe und Kleingartenanlagen als sehr kaltluftproduktiv. Die für die Stadtmitte flächenhaft wichtigsten stadtklimatischen Beiträge gehen vom Großen Tiergarten, dem Flughafen Tempelhof und den Kleingartenkolonien am Priesterweg aus. Diese Flächen sind durch ihre ausgedehnten Kaltlufteinwirkbereiche gekennzeichnet. Zu den bedeutsamen Freiflächen mit Bezug zur Innenstadt zählt auch ein großer Teil des Grunewaldes. Die in Richtung auf die Stadtmitte vorgelagerten, durchgrünten Siedlungstypen sowie auftretende Hangneigungen > 1° unterstützen die Kaltluftströmung erheblich, so dass Kaltluftreichweiten in die Bebauung der Ortsteile Schmargendorf und Wilmersdorf von bis zu 2000 m erzielt werden (vgl. dazu auch die ausführliche Beschreibung innerhalb der Karte 04.10 Klimamodell Berlin). Zusammen mit den Kleingartenanlagen nördlich des Spandauer Damms, am Heckerdamm sowie den Volksparken Jungfernheide und Rehberge ergibt sich ein ca. 10 km langer, die westliche Stadtmitte umrahmender Kaltlufteinwirkbereich. Eine ähnliche Bedeutung haben in der östlichen Stadtmitte die Grünbereiche um den Volkspark Prenzlauer Berg bzw. den Zentralfriedhof Lichtenberg.

Mit einer Anzahl von 58 Grünflächeneinheiten und einer Gesamtfläche von ca. 37 820 Hektar stellt sich diese Kategorie als die flächenmäßig größte dar. Ihr Grünflächenanteil beträgt somit ca. 86 % an der Gesamtgrünfläche, was insbesondere auf die ausgedehnten Waldflächen am Stadtrand zurückzuführen ist.

Die Ausgleichsleistung von Flächen mit einem mittleren Kaltluftmassenstrom ist ebenfalls als bedeutsam einzuschätzen. In der Innenstadt treten der Schlosspark Charlottenburg, der Volkspark Friedrichshain sowie der Volkspark Humboldthain mit einem ausgeprägten Kaltlufteinwirkbereich hervor. Im Süden des Stadtgebietes weisen verbreitet die durchgrünten Siedlungstypen ohne Anbindung an Park- oder Waldflächen einen mittleren Massenstrom auf. Die Flächensumme der als mittel einzustufenden Freiflächen beläuft sich auf 5 157 Hektar, was in etwa 12% der Gesamtgrünfläche entspricht.

Grünflächen, die einen geringen Kaltluftmassenstrom aufweisen, haben mit ca. 738 Hektar einen Anteil von 1,7 % am Grünflächenbestand. Dazu zählen vor allem die kleineren Friedhöfe, Kleingärten und Parkareale mit einer Flächengröße von bis zu 10 ha. Solange diese Areale in eine insgesamt wärmere Umgebungsbebauung eingebettet sind, bilden sie nur selten einen eigenen Einwirkbereich aus. In Nachbarschaft zu kaltluftproduktiveren Grünarealen können sie jedoch deren Wirkungen unterstützen und damit den jeweiligen klimatischen Einwirkbereich vergrößern.

Grünflächen mit einem sehr geringen Kaltluftmassenstrom bilden in der Regel auch keinen Einwirkbereich mehr aus. Dabei handelt es sich vor allem um kleinere, innerhalb der Bebauung gelegene Flächen von bis zu 2,5 ha. Innerhalb von Belastungsbereichen können aber auch diese Flächen eine bedeutsame Funktion als klimaökologische Komfortinseln erfüllen, sofern sie ein Mosaik aus unterschiedlichen Mikroklimaten wie beispielsweise beschattete und besonnte Bereiche oder kühlende Wasserflächen aufweisen (Mikroklimavielfalt). Der Anteil dieses Flächentyps am Gesamtbestand beträgt mit 139 Hektar lediglich ca. 0,3 %.

Die Kaltluftentstehungsgebiete des Umlandes stehen oftmals in direktem Kontakt zu denen des Stadtgebietes und sind quasi als deren Erweiterung anzusehen. Aufgrund der größeren Distanz zu Siedlungsräumen ist das Strömungsfeld erst zum 06.00 Uhr-Zeitpunkt voll ausgeprägt. Die größten Kaltluftentstehungsgebiete sind im Nordosten Berlins anzutreffen. Der hier im Verhältnis auffallende Anstieg der Geländehöhe begünstigt in diesem Bereich ein weiträumiges Einströmen der Kaltluft in Richtung auf die Stadt. Zahlreiche kleinere Gebiete sind an der südlichen Stadtgrenze gruppiert, während am Westrand lediglich zwei Kaltluftentstehungsgebiete ausgewiesen werden konnten. Der Kaltluftmassenstrom ist verbreitet als hoch einzustufen. Dagegen weist lediglich das kleinste Kaltluftentstehungsgebiet westlich von Frohnau ein mittleres Potenzial auf. Die Relevanz der umlandbürtigen Flächen steigt mit der Nähe zu Siedlungsbereichen und ist somit in den Räumen Spandau, Marzahn sowie am südlichen Stadtrand am größten.

Siedlungsräume

Wie unter Methode beschrieben, ist die bioklimatische Belastungssituation auf Basis der Parameter Windgeschwindigkeit und positiver Abweichung vom PMV-Mittelwert des Stadtgebietes ermittelt worden. Aus dieser Synthese lässt sich eine räumliche Untergliederung des Siedlungsraumes in bioklimatisch belastete Bereiche einerseits und unbelastete bzw. lediglich gering belastete andererseits durchführen.

Letztere sind als Kaltlufteinwirkbereiche durch eine moderate Überwärmung und eine ausreichende Durchlüftung aufgrund der von einer kaltluftproduzierenden Freifläche ausgehenden Strömungen gekennzeichnet. Die Reichweite der Kaltluftströmung in die Bebauung hängt neben der Kaltluftproduktivität von der Hinderniswirkung des angrenzenden Bebauungstyps ab. Abbildung 5 zeigt die Situation im Umfeld des Großen Tiergartens, wobei das konzentrische, nächtliche Ausströmen der Kaltluft als Einwirkbereich deutlich wird.

Im Bereich zwischen der John-Foster-Dulles-Allee und der Straße des 17. Juni im nördlichen Großen Tiergarten ist eine Zone reduzierter Strömungsgeschwindigkeiten von weniger als 0,2 m/s zu erkennen. Von hier aus wird die produzierte Kaltluft beschleunigt und dringt, angetrieben vom nutzungsbedingten Temperaturunterschied, in die angrenzende Bebauung ein. Grüne Siedlungsbereiche sind hierbei unbelastet, orange und rot kennzeichnen belastete Baublöcke.

Link zu: Vergrößern
Abb. 5: Simulierter Einwirkbereich der im Großen Tiergarten produzierten Kaltluft
Bild: Umweltatlas Berlin

Von den Wohlfahrtswirkungen größerer innerstädtischer Freiflächen wie dem Flughafen Tempelhof oder dem Volkspark Friedrichshain profitieren selbst in der Innenstadt weiträumige Siedlungsbereiche. Hierbei dienen vorgelagerte, kleinere Freiflächen oftmals als “grüne Trittsteine” und erleichtern das Vordringen von Kaltluft in die Bebauung.

Diesen Gunsträumen stehen Belastungsbereiche mit einer überdurchschnittlichen Wärmebelastung und einem Durchlüftungsmangel gegenüber. Dies betrifft vor allem Gebiete folgender Bezirke:

  • Mitte,
  • Pankow,
  • Friedrichshain-Kreuzberg,
  • Lichtenberg,
  • Schöneberg

Aber auch mehr peripher gelegene, verdichtete Stadtteilzentren weisen eine erhöhte potenzielle bioklimatische Belastung auf, so z.B. in den Bezirken bzw. Ortsteilen

  • Spandau,
  • Weißensee,
  • Hohenschönhausen,
  • Marzahn,
  • Ober- und Niederschöneweide,
  • Mariendorf.

Darüber hinaus treten in fast allen Ortsteilen vereinzelte Baublöcke mit einer potenziellen Belastung hervor. Dabei weisen Hochhaussiedlungen strukturbedingt über Abstandsflächen eine tendenziell günstigere Durchlüftung auf als im Kartenbild dargestellt. Stellenweise kann aber das Belastungsniveau so ausgeprägt sein, dass es auch durch eine vorhandene Kaltluftströmung nicht ausgeglichen werden kann.

Die Darstellung der potenziellen verkehrsbedingten Luftbelastung entlang von Hauptverkehrsstraßen ergänzt das Spektrum auftretender Belastungen. Hierbei handelt es sich um eine modellgestützte Berechnung für das Bezugsjahr 2001, inwiefern in einzelnen Straßenabschnitten die Grenzwerte der 22. BImSchV für NO2 im Jahresmittel, die bis zum 01.01.2010 einzuhalten sind, möglicherweise oder mit großer Wahrscheinlichkeit überschritten werden. Insbesondere innerstädtische Hauptverkehrsstraßen sind von erhöhten Belastungen betroffen; in der Summe liegen rund 10 % des untersuchten Verkehrsnetzes oberhalb des späteren Grenzwertes.

Luftaustausch

Strukturen, die den Luftaustausch ermöglichen und Kaltluft heranführen, sind das zentrale Bindeglied zwischen Ausgleichsräumen und bioklimatisch belasteten Wirkungsräumen. Leitbahnen sollten generell eine geringe Oberflächenrauhigkeit aufweisen, wobei gehölzarme Tal- und Auenbereiche, größere Grünflächen und Bahnareale als geeignete Strukturen in Frage kommen. Breite Straßen können aufgrund ihrer Immissionsbelastung nur dem Klimaausgleich, nicht jedoch dem Heranführen unbelasteter Luft dienen. Die Leitbahnen werden in der Klimafunktionskarte hinsichtlich des Prozessgeschehens untergliedert, wobei auch eine kaltluftproduzierende (Teil-) Fläche eine Leitbahnfunktion ausüben kann.

Es überwiegen die vorwiegend thermisch induzierten Leitbahntypen im Zusammenhang mit einer rein auf die nutzungsbedingten Temperaturunterschiede zurückzuführenden Ausgleichsströmung. Beispielhaft für solche Strömungen seien als eine der innenstadtnächsten Leitbahnen die Kleingartenanlagen am Priesterweg angeführt, die Kaltluft vom Friedhof an der Bergstraße in Steglitz und vom Insulaner in Richtung Norden transportieren. Des Weiteren leiten die Kleingartenanlagen am Heckerdamm sowie der Volkspark Rehberge einen Teil der auf dem Flughafen Tegel produzierten Kaltluft in Richtung Innenstadt. Eine weitere Anzahl thermisch induzierter Leitbahnen konnte nördlich einer Linie Tegel – Lichtenberg sowie im Süden zwischen Lichterfelde und Bohnsdorf ausgewiesen werden. Im westlichen Stadtgebiet gruppieren sich Leitbahnen um Spandau und führen Kaltluft aus dem nördlichen Grunewald sowie dem Umland heran. Grenzt eine Grünfläche direkt an die Bebauung, kommt es hingegen nicht gesondert zu einer Leitbahnausweisung.

Vorwiegend orographisch induzierte Leitbahnen sind auf das östliche Stadtgebiet konzentriert. Dabei handelt es sich um Talbereiche z.B. der Wuhle und dem Mühlenfließ, die aufgrund ihrer Ausrichtung, Breite und Oberflächenbeschaffenheit als Leitbahnen angesprochen werden können. Im westlichen Stadtgebiet kann dahingehend die vom Grunewald ausgehende Tiefenlinie Hundekehlsee – Dianasee – Koenigssee – Halensee eingeordnet werden.

Die Niederungen der größeren Fliessgewässer wie Spree und Havel gehen über diese Funktion hinaus und besitzen zudem eine Eigenschaft als übergeordnete Luftleit- und Ventilationsbahnen. Sie begünstigen den Luftaustausch in der angrenzenden Bebauung auch bei stärkeren, übergeordneten Wetterlagen.

Ein flächenhafter Kaltluftabfluss ist auf Areale mit Hangneigungen > 1° begrenzt und tritt im Stadtgebiet Berlin aufgrund der vergleichsweise geringen Höhenunterschiede selten auf.

Daher ist dieser Prozess an die wenigen Bereiche mit einer nennenswerten Hangneigung wie die des Grunewaldes und der Köpenicker Bürgerheide gekoppelt. Darüber hinaus kann nördlich des Tegeler Sees, in Kaulsdorf sowie im Forst Düppel vereinzelt von einem Kaltluftabfluss ausgegangen werden.

Die Kaltluftlieferung ist auf diesen geneigten Waldflächen überdurchschnittlich hoch, da die Ausstrahlung und damit die primäre Abkühlung hauptsächlich aus dem oberen Kronenbereich und nicht aus unmittelbarer Bodennähe erfolgt. Aufgrund der großen, ausstrahlenden Oberfläche des Bestandes fließt die Kaltluft auch im und über den Kronenbereich ab, statt erst in den Stammraum einzusinken (Groß 1989).

Karte 04.11.2 Planungshinweise Stadtklima

Die Planungshinweiskarte Stadtklima stellt eine integrierende Bewertung der in der Klimafunktionskarte dargestellten Sachverhalte im Hinblick auf planungsrelevante Belange dar. Aus ihr lassen sich Schutz- und Entwicklungsmaßnahmen zur Verbesserung von Klima und – über die Effekte der Verdünnung und des Abtransportes – auch der Luft ableiten. Dem Leitgedanken dieser Bemühungen entsprechen die Ziele zur

  • Sicherung,
  • Entwicklung und
  • Wiederherstellung

klima- und immissionsökologisch wichtiger Oberflächenstrukturen (Mosimann et al. 1999). Die zugeordneten Planungshinweise geben Auskunft über die Empfindlichkeit gegenüber Nutzungsänderungen, aus denen sich klimatisch begründete Anforderungen und Maßnahmen im Rahmen der räumlichen Planung ableiten lassen. In Folgendem wird auf die planerische Einordnung der klimaökologisch relevanten Elemente in Berlin eingegangen.

Grün- und Freiflächenbestand

Innerstädtische und siedlungsnahe Grünflächen haben eine wesentliche Wirkung auf das Stadtklima und beeinflussen die direkte Umgebung in mikroklimatischer Sicht positiv. Aus größeren, zusammenhängenden Grünarealen ergibt sich somit das klimatische Regenerationspotenzial. Der produzierte Kaltluftmassenstrom als qualifizierender Parameter tritt aber an dieser Stelle in den Hintergrund. Für die planerische Einordnung ist vielmehr die Lage im Raum entscheidend und damit die Frage, welche bioklimatische Belastung eine zugeordnete Bebauung aufweist. Denn letztendlich kann auch eine Grünfläche mit geringer Kaltluftproduktion eine signifikante Wohlfahrtswirkung in stark überbauten Bereichen erbringen.

Eine sehr hohe stadtklimatische Bedeutung erlangen daher Grün- und Freiflächen mit Einfluss auf bioklimatisch belastete Siedlungsräume. Dazu zählen vor allem die großen, innenstadtnahen Grünflächen wie der Große Tiergarten, die unbebauten Bereiche des Flughafens Tempelhof oder der Volkspark Friedrichshain. Eine sehr hohe Bedeutung kann darüber hinaus auch den kleineren Park-, Ruderal- und Brachflächen oder gering versiegelten Sportplätzen zukommen, sofern sie Entlastungswirkungen für benachbarte Bebauung erzeugen können. Daraus resultiert für diese Flächen die höchste Empfindlichkeit gegenüber einer Nutzungsintensivierung mit den folgenden Planungsempfehlungen:

  • Vermeidung von Austauschbarrieren gegenüber bebauten Randbereichen,
  • Reduzierung von Emissionen und
  • Vernetzung mit Freiflächen.

Dies bedeutet, dass bauliche und zur Versiegelung beitragende Nutzungen dieser Flächen zu weiteren, bedenklichen klimatischen Beeinträchtigungen führen können. Neben den angesprochenen und weiteren Einzelflächen dieser Klasse sind auch größere, randständige Areale wie die Freiflächen bei Blankenfelde oder die Wuhlheide dieser Kategorie zuzuordnen. Das größte zusammenhängende Gebiet in diesem Zusammenhang erstreckt sich vom Grunewald über die grünbestimmten Siedlungen von Lichtenrade bis nach Rudow.

Grün- und Freiflächen, die einen Bezug zu Siedlungsräumen mit einem geringen Belastungsniveau oder sogar günstigem Kleinklima aufweisen, besitzen eine hohe bis mittlere stadtklimatische Bedeutung. Sie sind vorwiegend innenstadtfern lokalisiert und haben Bezug zu den weniger bioklimatisch belasteten Siedlungsräumen außerhalb des S-Bahnrings. Dazu zählen die folgenden Bereiche:

  • Grünflächen bzw. durchgrünte Siedlungen zwischen Bucher Forst und Malchow,
  • Krummendammer- und Köpenicker Bürgerheide,
  • Grunewald nordwestlich der Avus sowie das Flughafenareal Tegel und
  • Forst Spandau.

Für diese Flächen ergibt sich eine hohe Empfindlichkeit gegenüber einer Nutzungsintensivierung, bei der insbesondere der Luftaustausch mit der Umgebung berücksichtigt werden sollte.

Als dritte Kategorie werden Grün- und Freiflächen mit einer geringen stadtklimatischen Bedeutung ausgewiesen. Dabei handelt es sich um Flächen, die entweder einen geringen Einfluss auf – belastete – Siedlungsbereiche ausüben oder eine unbedeutende Kaltluftproduktion aufweisen. Letztere besitzen oft eine geringe Flächengröße und sind insbesondere im Innenstadtbereich anzutreffen. Diesen Flächen kann dann durchaus noch eine Rolle als klimaökologische Komfortinsel zukommen, sofern sie eine Mikroklimavielfalt aufweisen (z.B. Gewässer, beschattete und besonnte Bereiche).

Zu den großflächigen Arealen mit einer geringen Bedeutung zählen die Gatower Heide sowie die durchgrünten Siedlungen bei Frohnau und Heiligensee. Dort wären bauliche Eingriffe, die den lokalen Luftaustausch nicht wesentlich beeinträchtigen, nur mit geringen klimatischen Veränderungen verbunden.

Siedlungsräume

Die im Kaltlufteinwirkbereich einer Grünfläche befindlichen Siedlungsräume sind in der Regel ausreichend durchlüftet und weisen eine lediglich geringe bis keine bioklimatische Belastung auf (vgl. Karte 04.11.1 Klimafunktionen). Um diesen günstigen Zustand zu erhalten, ergibt sich eine hohe Empfindlichkeit gegenüber einer Nutzungsintensivierung. Aus planerischer Sicht gilt daher vor allem die Vermeidung von Austauschbarrieren und weiterer Verdichtung.

Bei klimatisch günstigen Siedlungsräumen handelt es sich um locker bebaute und durchgrünte Siedlungen wie z.B. Villenbebauung mit einem geringen Versiegelungsgrad, hohem Vegetationsanteil und relativ hoher nächtlicher Abkühlungsrate. Diese Areale sind zu einem gewissen Maße selbst Kaltluftproduzenten und unterstützen die Kaltluftströmung benachbarter Freiflächen. Durchgrünte Siedlungen sind vor allem außerhalb des S-Bahn-Rings anzutreffen, aber auch in Innenstadtnähe (z.B. die Gartenstadt Tempelhof westlich des Flughafens). Diese Gebiete führen weder zu einer intensiven bioklimatischen Belastung noch zu Beeinträchtigungen des Luftaustausches. Sie weisen im Allgemeinen eine geringe Empfindlichkeit gegenüber Nutzungsintensivierungen auf, sofern die Bauhöhen gering gehalten und die Baukörperstellung beachtet wird. In direkter Nachbarschaft zu Belastungsbereichen ist aufgrund der Klimarelevanz jedoch von einer hohen Empfindlichkeit auszugehen.

Zur vergleichsweise gering belasteten Wohnbebauung zählen auch nicht durchlüftete Siedlungsräume mit geringer bioklimatischer Belastung. Ausschlaggebend für diese Einordnung ist weniger der nicht vorhandene Kaltlufteinwirkbereich, sondern vielmehr die geringe potenzielle Wärmebelastung. Daraus ergibt sich eine hohe Empfindlichkeit hinsichtlich einer Nutzungsintensivierung und die Vermeidung weiterer Verdichtung.

Belastungsbereiche dagegen weisen einen Durchlüftungsmangel und eine überdurchschnittliche Wärmebelastung auf. Unterschieden werden Siedlungsräume mit geringer, in Einzelfällen mäßiger sowie mäßiger, in Einzelfällen hoher bioklimatischer Belastung. Unter Berücksichtigung des Belastungsniveaus ergibt sich eine hohe bzw. sehr hohe Empfindlichkeit gegenüber einer Nutzungsintensivierung. Diese Gebiete sind unter stadtklimatischen Gesichtspunkten sanierungsbedürftig, woraus sich die folgenden Planungshinweise ergeben:

  • Keine weitere Verdichtung,
  • Verbesserung der Durchlüftung und Erhöhung des Vegetationsanteils,
  • Erhalt aller Freiflächen und
  • Entsiegelung und ggf. Begrünung der Blockinnenhöfe.

Neben dem innerstädtischen Raum sind auch stärker überbaute Bezirkszentren wie z.B. Spandau, Weißensee oder Hohenschönhausen betroffen. Eine lokale geringe, in Einzelfällen mäßige Belastung kann darüber hinaus im gesamten Stadtgebiet auftreten und ist nicht auf die Verdichtungsbereiche beschränkt. Vereinzelt kommt es zum Auftreten einer bioklimatischen Belastung trotz vorhandenem Kaltlufteinwirkbereich. In einem solchen Fall ist die potentielle Belastungssituation so hoch, dass selbst eine Kaltluftluftströmung keinen signifikanten Ausgleich herstellen kann.

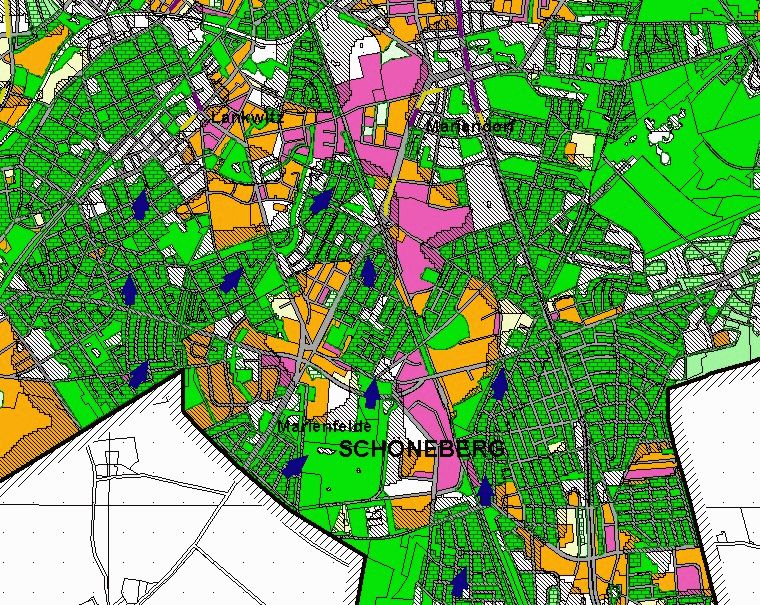

Die Situation im randstädtischen Bereich von Tempelhof zeigt Abbildung 6. Sehr deutlich treten die bioklimatisch belasteten Gewerbegebiete entlang der S-Bahntrasse hervor, insbesondere im Ortsteil Mariendorf.

Link zu: Vergrößern
Abb. 6: Beispiele lokaler bioklimatischer Belastungsbereiche außerhalb der Innenstadt, hier in den Ortsteilen Marienfelde/Mariendorf
Bild: Umweltatlas Berlin

Kaltluftleitbahnen, die in diesem Beispiel Kaltluft aus dem Umland heranführen, sind durch die Pfeilsignatur gekennzeichnet. Als Leitbahnen dienen die durchgrünten Siedlungstypen sowie der Freizeitpark Marienfelde. Aufgrund der Zuordnung zu den genannten Belastungsbereichen kommt den beteiligten Grünflächen eine sehr hohe stadtklimatische Bedeutung zu, was gleichermaßen für deren Leitbahnfunktion gilt.

Die Darstellung der potenziellen verkehrsbedingten Luftbelastung entlang von Hauptverkehrsstraßen ergänzt das Spektrum auftretender Belastungen. Hierbei handelt es sich um eine modellgestützte Berechnung für das Bezugsjahr 2001, inwiefern in einzelnen Straßenabschnitten die Grenzwerte der 22. BImSchV für NO2 im Jahresmittel, die bis zum 01.01.2010 einzuhalten sind, möglicherweise oder mit großer Wahrscheinlichkeit überschritten werden. Insbesondere innerstädtische Hauptverkehrsstraßen sind von erhöhten Belastungen betroffen; in der Summe liegen rund 10 % des untersuchten Verkehrsnetzes oberhalb des späteren Grenzwertes.

Luftaustausch

Kaltluftleitbahnen und -abflüsse werden in der Planungshinweiskarte in zwei Kategorien untergliedert, wobei die Wertigkeit mit der räumlichen Nähe zu Belastungsbereichen ansteigt. Leitbahnen mit einer sehr hohen Bedeutung begünstigen das Vordringen von Kaltluft in den Innenstadtbereich und zu belasteten Stadtteilzentren. Dazu zählen u.a. die Kolonien am S-Bahnhof Priesterweg, die Kaltluft vom Friedhof an der Bergstraße bzw. vom Insulaner in Richtung Norden führen oder der Volkspark Rehberge, der das Vordringen der auf dem Flughafen Tegel produzierten Kaltluft in Richtung Mitte ermöglicht. Weitere Leitbahnen dieser Kategorie sind nördlich und südlich des S-Bahnrings gruppiert.

Ein flächenhafter Kaltluftabfluss mit einer sehr hohen Bedeutung tritt dagegen lediglich im Grunewald auf, an dessen Ostseite hohe Kaltluftreichweiten angenommen werden können. Leitbahnen einer mittleren bis hohen Bedeutung sind vorwiegend im Randbereich Berlins anzutreffen, was auch für den flächenhaften Kaltluftabfluss dieser Kategorie gilt. Für diese bedeutsamen Strukturen bzw. Prozesse ergeben sich die folgenden, gemeinsamen Planungshinweise:

  • Vermeidung baulicher Hindernisse, die einen Kaltluftstau verursachen könnten,
  • Bauhöhe möglichst gering halten,
  • Neubauten längs zur Leitbahn ausrichten
  • Randbebauung möglichst vermeiden und
  • Erhalt des Grün- und Freiflächenanteils.

Als großräumige Luftleit- und Ventilationsbahnen treten einige Talabschnitte der großen Fließgewässer Havel und Spree in Erscheinung, deren Funktion über den lokalen Luftaustausch hinaus geht. Sie begünstigen den Luftaustausch in die angrenzende Bebauung auch bei stärkeren, übergeordneten Wetterlagen. Aus planerischer Sicht sollte daher die Uferlage freigehalten oder möglichst offen bebaut werden.
