Leichte SpracheDie Datengrundlagen zur Berechnung der Abflussgrößen wurden aus dem Berliner Informationssystem Stadt und Umwelt (ISU) für die ca. 25.000 Einzelflächen des räumlichen Bezugssystems des ISU zur Verfügung gestellt. Eine detaillierte Beschreibung der Datengrundlagen findet sich in der ausführlichen Dokumentation (Gerstenberg und Goedecke 2013).
Die Daten der Flächennutzung beruhen auf der Auswertung von Luftbildern, bezirklichen Flächennutzungskarten und weiteren Unterlagen für den Umweltatlas (vgl. Karte 06.01 und Karte 06.02, Stand 2011). Es werden 22 Nutzungsarten unterschieden.
Die langjährigen Mittelwerte des Niederschlags der Jahresreihe 1961 bis 1990 und zwar die Jahresmittel und die Mittel für das Sommerhalbjahr (Mai-Oktober) wurden aus den Messwerten von 97 Messstationen der FU Berlin und des Deutschen Wetterdienstes berechnet (vgl. Karte 04.08, Stand 1994). Die Daten aus diesem Modell wurden für die Mittelpunktskoordinaten der Blockteilflächen berechnet.
Für die potentielle Verdunstung wurden langjährige Mittelwerte der um 10 % erhöhten TURC-Verdunstung verwendet, die aus Beobachtungen an Klimastationen im Berliner Raum berechnet wurden. Dabei wurden für das Stadtgebiet bezirksweise Werte zwischen 610 und 630 mm/Jahr und zwischen 495 und 505 mm für das Sommerhalbjahr zugeordnet.
Der Versiegelungsgrad wurde durch die Auswertung von ALK-Daten (Automatisierte Liegenschaftskarte) für die bebaut versiegelten Flächen und die Analyse von hoch auflösenden multispektralen Satellitenbilddaten für die unbebaut versiegelten Flächen für den Umweltatlas bestimmt. Das Verfahren wurde in Zusammenarbeit mit der Technischen Universität Berlin, der Humboldt-Universität und der Firma Digitale Dienste Berlin für die Ausgabe 2007 der Versiegelungskarte entwickelt und für die Ausgabe 2012 mit aktuellen Daten erneut angewandt. Die Angaben beziehen das Straßenland zunächst nicht mit ein (vgl. Karte 01.02, Stand 2012). Im Datenbestand wird zwischen der bebaut versiegelten Fläche (Dachfläche) und der unbebaut versiegelten Fläche (Parkplätze, Wege etc.) unterschieden. Für die unbebaut versiegelte Fläche war außerdem der Anteil der einzelnen Belagsarten eine wichtige Eingangsgröße. Die Belagsarten wurden in vier Belagsklassen zusammengefasst (vgl. Tab. 2) und spezifisch für die einzelnen Baustrukturtypen auf Testflächen im Gelände ermittelt und dann auf alle Blockteilflächen gleichen Baustrukturtyps bezogen.
Angaben zum Versiegelungsgrad der Straßenflächen wurden aus einer Statistik der Senatsbauverwaltung über Fahrbahnen und deren Beläge entnommen. Die dort aufgeführten Belagsarten wurden zu den genannten Belagsklassen zusammengefasst. Da diese Statistik nur bezirksweise vorliegt, wurden Versiegelungsgrad und Belagsklassenverteilung pauschal allen Flächen jedes Bezirkes zugeordnet.
Die bodenkundlichen Daten zur nutzbaren Feldkapazität des Flachwurzelraums (0-30 cm) und zur nutzbaren Feldkapazität des Tiefwurzelraumes (0-150 cm) wurden im Rahmen eines Gutachtens (Aey 1993) aus der Bodengesellschaftskarte Berlin (vgl. Karte 01.01, SenStadt 2013) abgeleitet.
Für die Ermittlung der Flurabstände des Grundwassers wurde ein digitales Geländemodell mit 5 m Rasterweite benutzt (vgl. Karte 01.08, Stand 2010). Parallel wurde aus Messungen an Beobachtungsrohren des Landesgrundwasserdienstes und von den Berliner Wasserbetrieben von Mai 2009 ein Modell der Höhe der Grundwasseroberfläche aufgebaut. Die für die Berechnung der Abflüsse verwendeten Flurabstandsdaten wurden dann aus dem Differenzmodell von Höhenmodell und Grundwasserhöhenmodell (vgl. Karte 02.07, Stand 2010) für die Blockteilflächen berechnet.
Die Flächengröße wird zur Berechnung der Abflussvolumina verwendet. Die Flächengröße der Blockteilfläche (ohne Straßenfläche) liegt im ISU vor. Zusätzlich wurde die geschätzte Flächengröße der Straßen bezogen auf die einzelne Blockteilfläche angegeben. Dazu wurden die vorliegende Angaben zur Fläche des Straßenlandes auf der Ebene der statistischen Gebiete durch Nachbarschaftsbeziehungen zu den Straßenflächen des ISU auf die Blockteilflächen verteilt.
Die Angaben zur Kanalisation wurden der Karte ”Entsorgung von Regen- und Abwasser” (vgl. Karte 02.09, Stand 2012) entnommen, die den Stand von Anfang 2012 hat. Kriterium war das Vorhandensein von Abwasserleitungen für Regenwasser in der angrenzenden Straße. Die Angabe ist daher zunächst unabhängig von der tatsächlichen Ableitung des Regenwassers. Es kann aus der Karte nur abgelesen werden, ob die Blockfläche überhaupt von der Kanalisation erfasst wird. Es kann davon ausgegangen werden, dass einige hochversiegelte Flächen (zumeist Industrie- und Gewerbegebiete) ihr Regenwasser über private Rohrleitungen oder das öffentliche Netz ableiten, darüber aber keine Informationen vorliegen.

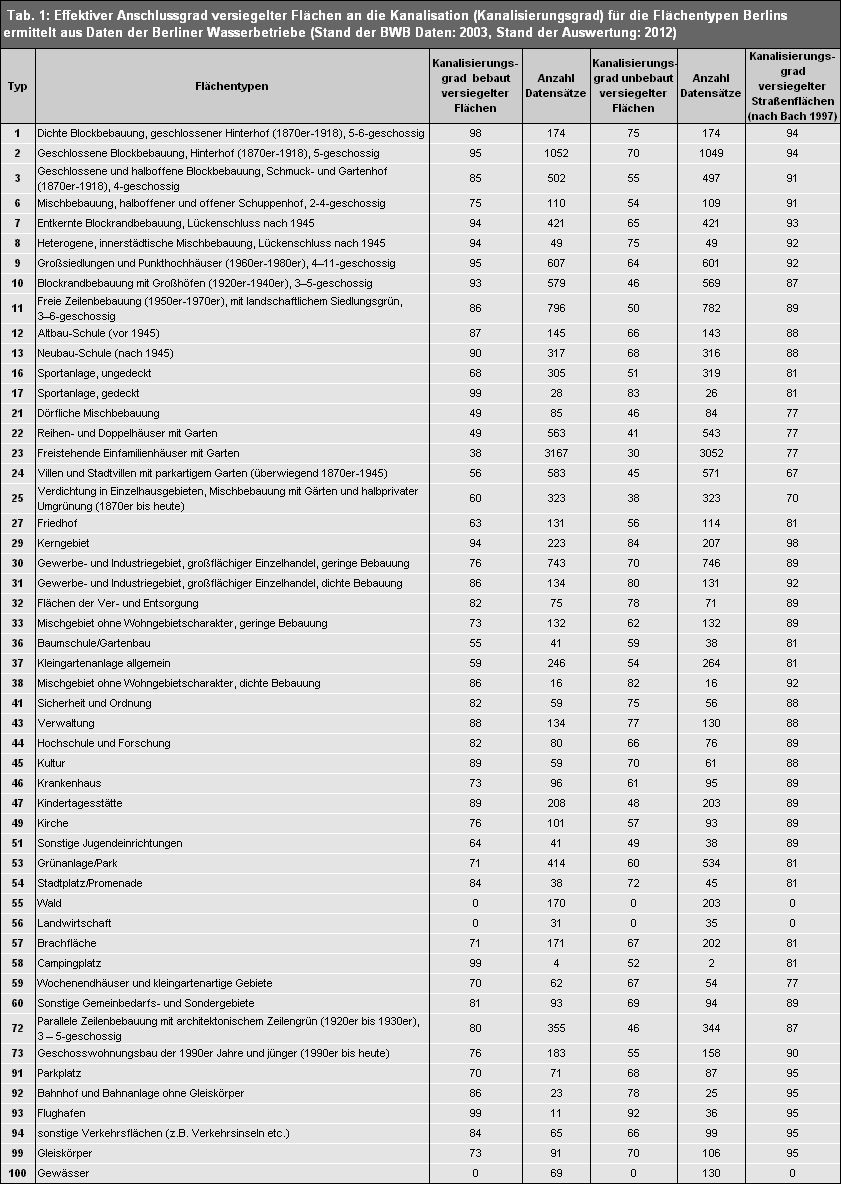

Aus der Karte geht jedoch noch nicht hervor, inwieweit das Wasser, das auf den bebauten oder versiegelten Flächen anfällt, tatsächlich abgeführt wird. Hierzu waren spezielle Untersuchungen erforderlich. Für die Abschätzung des tatsächlichen Anschlussgrades an die Kanalisation lag gegenüber der ersten Anwendung des Modells für Berlin (SenStadtUmTech 1999) eine neue Datenquelle vor. Im Rahmen der Neuordnung des Abwasserentgeltes durch die Berliner Wasserbetriebe (BWB) wurde eine grundstücksscharfe Erhebung der versiegelten Flächen durchgeführt und dabei zwischen angeschlossenen und nicht angeschlossenen versiegelten Flächen unterschieden. Ziel der Erhebung war es, die Kosten für die Regenwasserentsorgung weitgehend nach dem Verursacherprinzip zu erheben. Diese Daten wurden auch graphisch erfasst und der Senatsverwaltung aggregiert auf die Bezugsflächen des räumlichen Bezugssystems des ISU übergeben. Die Auswertung dieser Daten ergab jedoch, dass die graphische Erfassung durch die BWB nicht flächendeckend erfolgte. Aus diesem Grund konnten die Originaldaten nicht direkt für das Wasserhaushaltsmodell verwendet werden. Ausgehend von der Überlegung, dass der Anschlussgrad eng von Alter und Struktur der Bebauung abhängig ist, wurden daher aus den Daten der BWB und der flächendeckend vorliegenden Kartierung der Stadtstrukturtypen (vgl. Karte 06.07, Stand 2011) für die einzelnen Strukturtypen rechnerisch Mittelwerte ermittelt und diese dann als Pauschalwerte allen kanalisierten Einzelflächen des entsprechenden Stadtstrukturtyps zugeordnet. Die Ergebnisse sind in Tab. 1 zusammengefasst. Ein Vergleich der Werte mit den von BACH 1997 ermittelten Werten ergab eine gute Übereinstimmung. Lediglich die Anschlussgrade der unbebaut versiegelten Flächen der nicht oder gering bebaute Grün- und Freiflächen weichen z.T. stark von den von BACH ermittelten Werten ab.
