Grundwasserhöhen des Hauptgrundwasserleiters und des Panketalgrundwasserleiters 2008

Kartenbeschreibung

Die vorliegende Grundwassergleichenkarte beschreibt die Grundwassersituation des Hauptgrundwasserleiters mittels Grundwassergleichen in violetter und die des Panketalgrundwasserleiters im Nordosten Berlins in blauer Farbe. Diese stellen die Grundwasserdruckfläche des ungespannten bzw. gespannten Grundwassers dar (s.a. Abb. 3). Dort, wo das Grundwasser des Hauptgrundwasserleiters gespannt vorliegt, sind die Linien der Grundwassergleichen unterbrochen dargestellt. In Bereichen, in denen der Hauptgrundwasserleiter innerhalb Berlins nicht oder nur in geringmächtigen isolierten Lagen vorkommt, sind keine Grundwassergleichen dargestellt. Diese Flächen sind punktiert umgrenzt.

Kartengrundlage ist die topografische Übersichtskarte von Berlin 1 : 50.000 im Rasterformat sowie die neue Geologische Skizze von Berlin 1 : 50.000 (2007), die aus der Geologischen Übersichtskarte von Berlin und Umgebung 1 : 100.000 abgeleitet wurde. Zusätzlich sind die dazugehörigen Stützstellen (Grundwassermessstellen und Oberflächenwasserpegel) sowie die einzelnen Wasserwerke mit ihren aktiven Förderbrunnen und Wasserschutzgebieten eingezeichnet.

Hydrogeologische Situation

Auf den Hochflächen ist der Hauptgrundwasserleiter großflächig durch Geschiebemergel und -lehme (Grundwassergeringleiter) der Grundmoränen überdeckt. Liegt die Grundwasserdruckfläche des Hauptgrundwasserleiters innerhalb dieses Grundwassergeringleiters, herrschen gespannte Grundwasserverhältnisse. Oberhalb des Geschiebemergels oder in Linsen kann es in sandigen Bereichen zur Ausbildung von oberflächennahem Grundwasser kommen, das auch als so genanntes Schichtenwasser bezeichnet wird (s.a. Abb. 3). Nach extremen Niederschlägen kann es ggf. bis an die Geländeoberfläche ansteigen. Die Grundwasserstände dieser lokal sehr kleinräumig differenzierten Bereiche werden nicht gesondert erfasst.

Im Panketal, auf der nördlich gelegenen Barnim-Hochfläche, hat sich ein eigenständiger zusammenhängender größerer Grundwasserleiter ausgebildet. Er befindet sich über dem durch die Geschiebemergel der Grundmoräne bedeckten Hauptgrundwasserleiter (s.a. Abb. 7 und 8). Auf der vorliegenden Karte ist dieser Grundwasserleiter durch eigene Grundwassergleichen (blau) gekennzeichnet. Durch Auskeilen des Geschiebemergels zum Warschau-Berliner Urstromtal hin verzahnt sich der Panketalgrundwasserleiter dort mit dem Hauptgrundwasserleiter.

Näheres dazu auch in der Grundwasser-Broschüre im Internet unter:
www.berlin.de/sen/uvk/_assets/umwelt/wasser-und-geologie/publikationen-und-merkblaetter/grundwasser-broschuere.pdf

Aktuelle Hydraulische Situation im Mai 2008

Das Grundwassergefälle und damit auch die Grundwasserfließrichtung ist in Berlin in der Regel von der Barnim- und Teltow-Hochfläche sowie von der Nauener Platte zu den Vorflutern Spree und Havel gerichtet.

Um die Förderbrunnen der im Messzeitraum in Betrieb befindlichen Wasserwerke haben sich Absenktrichter gebildet, die die Grundwasseroberfläche unter das Niveau der benachbarten Oberflächengewässer abgesenkt haben: Deshalb wird dort neben landseitig zuströmendem Grundwasser auch Grundwasser gefördert, das durch Infiltration (Uferfiltrat) aus diesen oberirdischen Gewässern gebildet wurde (s.a. Abb. 4c).

Die Grundwasseroberfläche, die in Berlin seit über hundert Jahren durch die Trinkwasserförderung abgesenkt wurde, befand sich im Mai 2008 wie auch in den letzten zehn Jahren im Vergleich zum Jahr 1989 auf einem relativ hohen Niveau (Limberg et al. 2007: S. 76 ff) und deutlich höher als im Mai des Vorjahres (Abb. 10).

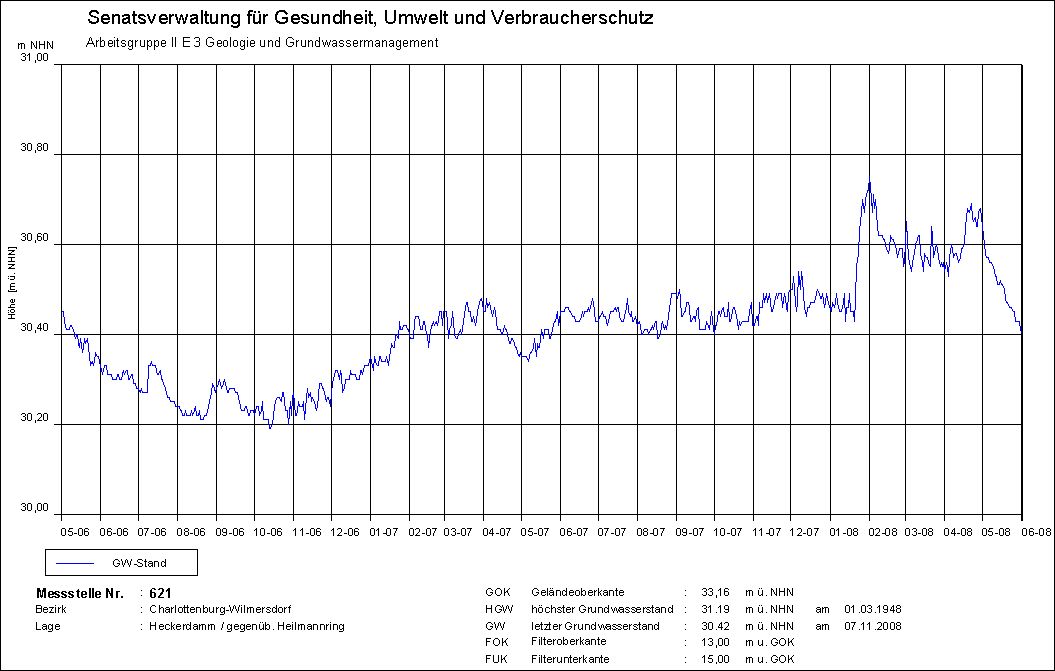

Abb. 10: Grundwasserstandsganglinie von Mai 2006 bis Mai 2008 einer Messstelle im Urstromtal. Die sehr hohen Niederschläge im Jahr 2007 und besonders von Ende Januar bis April 2008 führten zu deutlichen Grundwasseranstiegen.

Abb. 10: Grundwasserstandsganglinie von Mai 2006 bis Mai 2008 einer Messstelle im Urstromtal. Die sehr hohen Niederschläge im Jahr 2007 und besonders von Ende Januar bis April 2008 führten zu deutlichen Grundwasseranstiegen.

Grund dafür sind einerseits die extrem hohen Niederschläge im Jahr 2007 (Abb. 11) – es waren an der Messstation Dahlem die höchsten seit Beginn der Aufzeichnungen vor 99 Jahren – und die folgenden hohen Winterniederschläge im Jahr 2008.

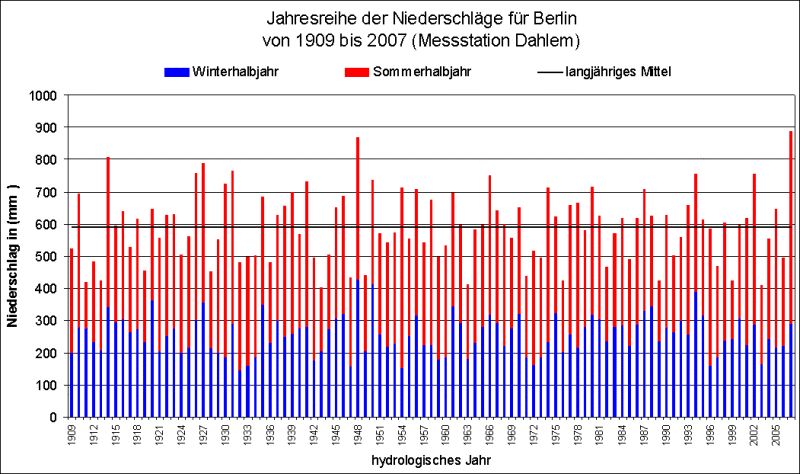

Abb. 11: Jährliche Niederschläge an der Messstation Dahlem von 1909 bis 2007 (hydrologisches Jahr: 1. November bis 31. Oktober)

Abb. 11: Jährliche Niederschläge an der Messstation Dahlem von 1909 bis 2007 (hydrologisches Jahr: 1. November bis 31. Oktober)

Andererseits ist die weiterhin verringerte Rohwasserentnahme der Berliner Wasserbetriebe infolge des rückläufigen Trink- und Brauchwasserbedarfs für den lang andauernden Grundwasseranstieg verantwortlich. Fünf kleinere Berliner Wasserwerke (Altglienicke, Friedrichsfelde, Köpenick, Riemeisterfenn und Buch) wurden in den Jahren von 1991 bis 1997 stillgelegt. Seit September 2001 wurde zusätzlich die Trinkwasserproduktion der beiden Wasserwerke Johannisthal und Jungfernheide vorübergehend eingestellt, bei letzterem auch die künstliche Grundwasseranreicherung. Im Rahmen der Wasserwirtschaftlichen Sofortmaßnahmen der Senatsverwaltung für Gesundheit, Umwelt und Verbraucherschutz wird am Standort Johannisthal jedoch weiterhin Grundwasser gefördert, um die erfolgreiche Durchführung lokaler Altlastensanierungen nicht zu gefährden. Am Standort Jungfernheide wurde ebenfalls durch die Senatsverwaltung eine Grundwasserhaltung bis Ende 2005 betrieben. Seit Januar 2006 hat ein privater Konzern diese vorübergehend übernommen.

Die Gesamtrohwasserförderung der Berliner Wasserbetriebe zu Trinkwasserzwecken sank innerhalb von 19 Jahren in Berlin um fast die Hälfte (47 %): Im Jahr 1989 wurden 378 Millionen m3, 2002 dagegen nur noch 219 Millionen m3 gefördert. Im Jahr 2003 stieg die Förderung aufgrund des sehr trockenen Sommers kurzzeitig auf 226 Mio. m3 wieder leicht an, um dann bis 2007 weiter auf 202 Mio. m3 abzusinken (Abb. 12).

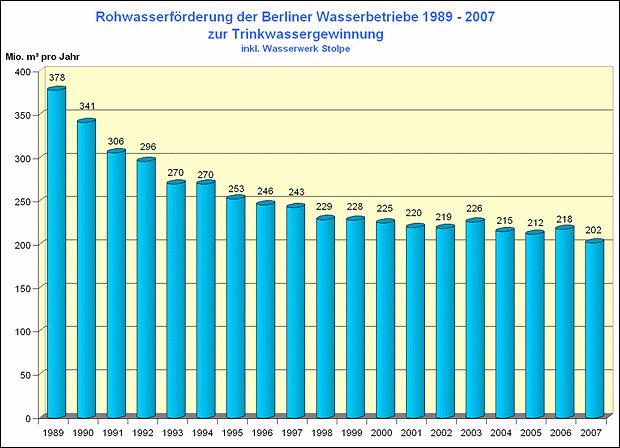

Abb. 12: Entwicklung der Rohwasserförderung der Berliner Wasserbetriebe in den letzten 19 Jahren

Abb. 12: Entwicklung der Rohwasserförderung der Berliner Wasserbetriebe in den letzten 19 Jahren
