Strategische Lärmkarten 2012

Einleitung

Gesetzliche Regelungen und zuständige Behörde

Am 18. Juli 2002 trat die “Richtlinie des Europäischen Parlaments und des Rates über die Bewertung und die Bekämpfung von Umgebungslärm” mit der Veröffentlichung im Amtsblatt der Europäischen Gemeinschaften in Kraft. Damit hat die Europäische Gemeinschaft den Weg in Richtung rechtlicher Regelungen – auch im Bereich der Geräuschimmissionen in der Umwelt – beschritten.

Das Umweltbundesamt beschreibt die Ziele der Richtlinie wie folgt:

“Die Gewährleistung eines hohen Gesundheits- und Umweltschutzniveaus ist Teil der Gemeinschaftspolitik, wobei eines der Ziele im Lärmschutz besteht.” Hierfür ist es notwendig “schädliche Auswirkungen, einschließlich Belästigung, durch Umgebungslärm zu verhindern, ihnen vorzubeugen oder sie zu mindern.” Um dieses Ziel zu erreichen, sind folgende Maßnahmen vorgesehen:

  • Ermitteln der Belastung durch Umgebungslärm anhand von Lärmkarten nach – für die Mitgliedstaaten gemeinsamen – Bewertungsmethoden;
  • Sicherstellen der Information für die Öffentlichkeit über Umgebungslärm und seine Auswirkungen;
  • Annahme von Aktionsplänen durch die Mitgliedstaaten auf Grundlage der Ergebnisse von Lärmkarten mit dem Ziel, den Umgebungslärm so weit erforderlich und – insbesondere in Fällen, in denen das Ausmaß der Belastung gesundheitsschädliche Auswirkungen haben kann – zu verhindern, zu mindern sowie die Umweltqualität in den Fällen zu erhalten, in denen sie zufriedenstellend ist.

Weiterhin soll die Richtlinie eine Grundlage zur Weiterentwicklung und Ergänzung der Maßnahmen zur Geräuschemission der wichtigsten Lärmquellen bilden und die Europäische Kommission über die Belastung durch Umgebungslärm in den Mitgliedsstaaten informieren.

Die Senatsverwaltung für Stadtentwicklung und Umwelt hat die Lärmkartierung 2012 (Stufe 2 als Aktualisierung der Kartierung von 2007) für das Land Berlin nach Maßgabe der Anforderungen der Verordnung über die Lärmkartierung (34. BImSchV) in Verbindung mit §§ 47 a-f BImSchG und der Richtlinie 2002/49/EG (Umgebungslärmrichtlinie) sowie unter Berücksichtigung der aktuellen LAI-Hinweise zur Lärmkartierung beauftragt und durchgeführt.

Aufgrund unterschiedlicher Verantwortlichkeiten werden hier nur diejenigen Lärmkarten veröffentlicht, deren Erstellung durch die Senatsverwaltung für Stadtentwicklung und Umweltschutz durchgeführt wurde. Das sind Straßenverkehr (Kfz einschl. Busse), Straßenbahnverkehr und Verkehr der oberirdischen U-Bahn, Flugverkehr sowie Industrie- und Gewerbegelände.

Die Auswertung des Lärms durch Schienenverkehr nach Allgemeinem Eisenbahngesetz (AEG) wird auf den Seiten des Eisenbahn-Bundesamtes (EBA) hier veröffentlicht.

Die Zielsetzung des Vorhabens ist die Erstellung von strategischen Lärmkarten und den zugehörigen statistischen Auswertungen (belastete Menschen, Wohnungen, Schulen und Krankenhäuser in bestimmten Immissionspegelklassen). Die Ergebnisse wurden im Hinblick auf folgende Punkte für die weitere Nutzung durch den Auftraggeber aufbereitet:

  • Grundlage für die Berichterstellung an die EU einschließlich Information der Öffentlichkeit
  • Grundlage für die Weiterführung des Lärmaktionsplans 2013 (Lärmminderungsplanung Berlin)
  • Grundlage für die Verwaltung der Ausgangsdaten (Pflege des Datenmodells)
  • Grundlage für Neuberechnungen und Auswertungen von räumlich begrenzten Flächen.

Die Paragraphen 47 a bis f des Bundes-Immissionsschutzgesetzes (BImSchG) regeln die Umsetzung der EU-Umgebungslärmrichtlinie in deutsches Recht. Die Verordnung über die Lärmkartierung – 34. BImSchV – konkretisiert die Anforderungen an Lärmkarten nach § 47 c BImSchG.

Lärmkarten sind grundsätzlich zu berechnen. Die Berechnungen müssen nach EU-konformen vorläufigen Berechnungsvorschriften vorgenommen werden, die in einigen Punkten von den im Zusammenhang mit nationalem Recht verbindlichen technischen Regelwerken abweichen (vgl. Berechnungsverfahren).

Die Lärmkarten sollen alle fünf Jahre nach dem Zeitpunkt ihrer Erstellung überprüft und bei Bedarf überarbeitet werden (Stufe 1 in 2007, Stufe 2 in 2012, Stufe 3 in 2017 ff).

Allgemeine Beschreibung der Hauptlärmquellen nach Lage, Größe und Verkehrsaufkommen / Kartierungsumfang

Die Grenzen des Untersuchungsgebietes sind die Landesgrenzen Berlins. Zu untersuchen sind die Lärmquellen

  • Straßenverkehr (Kfz einschl. Busse),
  • Straßenbahnverkehr und Verkehr der oberirdischen U-Bahn,
  • Industrie- und Gewerbegelände mit Anlagen gemäß Anhang I der Richtlinie 96/61/EG des Rates vom 24 9.1996 über die integrierte Vermeidung und Verminderung der Umweltverschmutzung (IVU-Anlagen einschließlich Kraftwerksstandorte und Westhafen),
  • Flugverkehr,
  • Schienenverkehr nach Allgemeinem Eisenbahngesetz (AEG).

Maßgebliche weitere Hauptlärmquellen des Straßenverkehrs im grenznahen Brandenburger Raum, die vorgegebene Immissionspegel überschreiten, wurden mit einbezogen.

Einen Überblick über die einbezogenen Lärmquellen bietet Tabelle 1:

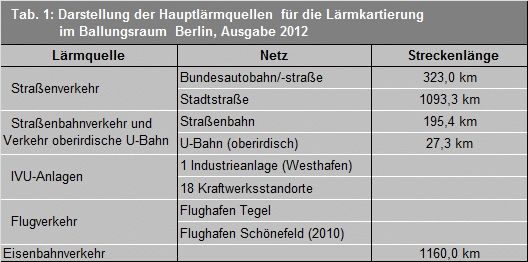

Tab. 1: Darstellung der Hauptlärmquellen für Lärmkartierung im Ballungsraum Berlin
Tab. 1: Darstellung der Hauptlärmquellen für Lärmkartierung im Ballungsraum Berlin
Bild: Umweltatlas Berlin

Beim Straßenverkehr sind Abweichungen der Streckenlängen zur Kartierung 2007 darauf zurückzuführen, dass

  • Bundesautobahnen getrennt für jede Fahrbahn digitalisiert sind,
  • Bundesautobahnen verlängert wurden,
  • Stadtstraßen in einzelnen Abschnitten aus dem Kartierungsnetz entfernt wurden und
  • Stadtstraßen teilweise für jede Fahrbahn digitalisiert sind.

Beim Schienenverkehr (Straßenbahn und oberirdische U-Bahn) sind Abweichungen der Streckenlänge zur Kartierung 2007 sind darauf zurückzuführen, dass einzelne Abschnitte getrennt für jede Fahrtrichtung und insgesamt mit einem höheren Detaillierungsgrad digitalisiert sind.

Beim Eisenbahnverkehr nach AEG sind Abweichungen der Streckenlänge zur Kartierung 2007 bzw. 2012 darauf zurückzuführen, dass einzelne Abschnitte nach abgeschlossenen Sanierungsarbeiten am Streckennetz hinzugekommen sind.

Randbedingungen bei der Betrachtung der Summenwerte der Lärmbelastung

Die beschriebenen gesetzlichen Regelungen sehen bisher keine Bildung von Gesamtlärmpegeln vor, die einzelnen Hauptlärmquellen werden unabhängig voneinander separat ermittelt und bewertet. Jedoch stellt bereits das Umweltgutachten 2004, S. 490 des Sachverständigenrates für Umweltfragen fest, “eine Verminderung der Lärmbelästigung der Bevölkerung kann daher nur dann erfolgreich sein, wenn auch das Zusammenwirken mehrerer Lärmquellen berücksichtigt wird.”

Da jedoch bisher die Dosis-Wirkungs-Beziehungen bei gleichzeitigem Einwirken mehrerer Schallquellen aus medizinischer und psychologischer Sicht äußerst schwierig zu beschreiben sind, wurde hier von einem vereinfachten Ansatz ausgegangen:

  • Alle Immissionswerte für die verschiedenen Hauptlärmquellen weisen einen gleichen Belästigungsgrad auf; d.h. geräuschart-spezifische Belästigungsfaktoren durch ein Bonus-Malus-System werden nicht vergeben.
  • Die einzelnen Geräuschpegel werden nur energetisch addiert.

(nähere Informationen zum Thema “Gesamtlärmbelastung” enthält eine Studie des TÜV Immissionsschutz und Energiesysteme).

Hinweis: Die Kartierung der Eisenbahnen nach Allgemeinem Eisenbahngesetz (AEG) durch das Eisenbahn-Bundesamt ist in die Betrachtung der Summenwerte der Lärmbelastung eingeflossen (Stand: Dezember 2014).

Es sind bei der Betrachtung der Summenwerte der Lärmbelastung die Besonderheiten der logarithmischen Dezibelskala zu berücksichtigen. Z.B. addieren sich die Lautstärken zweier 50 dB(A) lauter Ereignisse auf 53 dB(A); diese Erhöhung um 3 dB(A) wird vom Ohr aber als Verdoppelung der Lästigkeit wahrgenommen. Zwei Teilpegel von 50 dB(A) und 60 dB(A) ergeben in der Summe 60,4 dB(A).
