Geothermisches Potenzial - spezifische Wärmeleitfähigkeit und spezifische Entzugsleistung 2017

Einleitung

Allgemeines

In den vergangenen Jahren wurde die Erdwärme (Geothermie) in Berlin bereits vielfach genutzt. Seit dem Jahr 2004 stieg die Anzahl der Anlagen zur Nutzung der oberflächennahen Erdwärme von 132 auf rd. 3.500 Anlagen im Jahr 2018 (Stand 30.09.2018). Dieser Trend hält auch weiterhin an und stellt einen wichtigen Faktor beim Energiemix der künftigen Nutzung der erneuerbaren Energien dar.

Die Erdwärme ist im Gegensatz zu den meisten anderen erneuerbaren Energieträgern wie Wind, Wasser oder Sonne eine Energieform, die unabhängig von Witterung, Tages- und Jahreszeit nahezu ständig zur Verfügung steht.

Der Nutzung der oberflächennahen Erdwärme, d. h. von Erdwärme bis zu einer maximalen Tiefe von 100 m in Berlin, steht ein ganzes Spektrum von technischen Möglichkeiten zur Verfügung. Alle diese Verfahren benötigen eine Wärmepumpe, die in der Lage ist, die relativ niedrige Temperatur des Untergrundes bzw. des Grundwassers in diesen Tiefen von 8 – 11 °C mit Hilfe von mechanischer / elektrischer Energie auf ein für Heizzwecke geeignetes höheres Temperaturniveau zu bringen.

Neben vielen anderen möglichen Verfahren wird heute in Berlin zu 93 % die Erdwärme mit vertikalen Erdwärmesondenanlagen erschlossen (siehe Abb. 1). Erdwärmesonden sind geschlossene Kunststoffrohrsysteme, die in Bohrlöchern installiert werden und in denen ein Wasser-/Sole-Gemisch zirkuliert, welches dem umgebenen, mit Grundwasser erfüllten Gestein die Wärme entzieht. Die Tiefe der Erdwärmesonden liegt in der Regel je nach geologischer und anlagenbedingter Voraussetzung zwischen 40 bis 100 m.

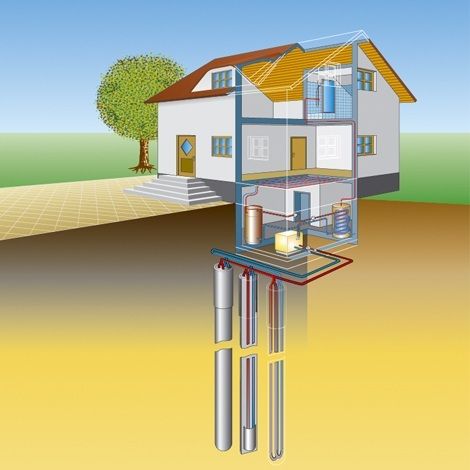

Abb. 1: Erdwärmesonde für ein Einfamilienhaus

Abb. 1: Erdwärmesonde für ein Einfamilienhaus

Zur Erhöhung der Planungssicherheit dieser Erdwärmesondenanlagen werden hier Potenzialkarten zur spezifischen Wärmeleitfähigkeit (Karten 02.18.1 – 02.18.4) und speziell für Einfamilienhäuser zur spezifischen Entzugsleistung (Karten 02.18.5 – 02.18.12) dargestellt. Hierin sind die dafür maßgeblichen geologischen und hydrogeologischen Verhältnisse subsummiert.

Da der Einbau von Erdwärmesondenanlagen in den Untergrund potenziell mit einem Risiko der Grundwassergefährdung verknüpft ist, werden zum Schutz des Grundwassers bei der Errichtung einer solchen Anlage hohe wasserrechtliche Anforderungen an das Bohrverfahren, die anschließende Bohrlochabdichtung, Drucktests, Dokumentation etc. gestellt. Neuere Forschungsergebnisse, Schadensfälle sowie die stark gestiegene Anzahl der Erdwärmesondenanlagen bestätigen diese Gefährdung immer wieder.

Da Berlin sein Trinkwasser zu 100 % aus dem Grundwasser und fast ausschließlich aus dem eigenen Stadtgebiet bezieht, werden deshalb bei der Errichtung einer Erdwärmesondenanlage in dem dafür erforderlichen wasserbehördlichen Erlaubnisverfahren zum Schutz des Grundwassers besonders hohe Anforderungen gestellt.

Näheres dazu unter
www.berlin.de/sen/uvk/_assets/umwelt/wasser-und-geologie/publikationen-und-merkblaetter/leitfaden_geothermie.pdf

Spezifische Wärmeleitfähigkeit

Die spezifische Wärmeleitfähigkeit stellt das Vermögen des Gesteins dar, die Wärme weiter zu leiten. Sie ist eine der wichtigsten Kenngrößen im Zusammenhang mit der korrekten Dimensionierung der Erdwärmesondenanlage. Sie ist ein Maß dafür, wie schnell die entnommene Wärme über die im Untergrund anstehenden Gesteine nachgeliefert werden kann.

Die Einheit wird in Watt pro Meter * Kelvin [W/mK] angegeben. Die Wärmeleitfähigkeit ist eine gesteinsspezifische Eigenschaft, die vom Mineralgehalt, der Porosität und der Porenfüllung abhängt. Luft ist ein schlechter Wärmeleiter, deshalb haben trockene Sedimente oberhalb des Grundwasserspiegels eine geringere Wärmeleitfähigkeit. Da Wasser hingegen eine höhere Wärmeleitfähigkeit als Luft besitzt, wird der Wert der Wärmeleitfähigkeit des wassergesättigten Gesteins deutlich verbessert. In den Karten zur Wärmeleitfähigkeit sind deshalb die Grundwasserverhältnisse berücksichtigt.

Spezifische Entzugsleistung

Die spezifische Entzugsleistung ist im Gegensatz zur spezifischen Wärmeleitfähigkeit eine Größe, die von zahlreichen speziellen Randbedingungen insbesondere vom gesteinsspezifischen Wärmetransportvermögen des Untergrundes, aber vor allem auch von technischen Größen der Erdwärmesondenanlagen wie der Anzahl der Betriebsstunden, der gegenseitigen Beeinflussung benachbarter Anlagen, der Bohrlochgröße, der Wärmeleitfähigkeit der Verpressung u. a. abhängt.

Die Einheit der spezifischen Entzugsleistung wird in Watt pro Meter [W/m] angegeben. Für eine Heizanlage ohne Warmwasseraufbereitung werden 1.800 Betriebsstunden pro Jahr [h/a] angesetzt; 2.400 h/a sind es bei Anlagen zusätzlich mit Warmwasseraufbereitung (s. u.).

Grundwasserfluss

Bei Erdwärmesonden ist ein hohes Wärmetransportvermögen des Untergrundes erwünscht, damit die dem Untergrund entzogene Wärme möglichst rasch aus der Umgebung nachgeliefert wird. Die Wärmenachführung erfolgt sowohl durch die Wärmeleitfähigkeit des Gesteins als auch durch den sehr geringen Grundwasserfluss. Da der Grundwasserfluss besonders für die großen Tiefen schwer bestimmbar ist und die (geringe) Fließgeschwindigkeit des Grundwassers zudem überall unterschiedlich ist, wird der Grundwasserfluss hier bei der Berechnung vernachlässigt. Damit sind die Angaben zur spezifischen Entzugsleistung konservativ ermittelt und können als Sicherheitszuschlag für die Sondendimensionierung angesehen werden. Im Übrigen gelten die Angaben zur spezifischen Entzugsleistung nur für die angegebenen Randbedingungen (s. u.).
