Strategische Lärmkarten 2007

Einleitung

Gesetzliche Regelungen und zuständige Behörde

Am 18. Juli 2002 trat die “Richtlinie des Europäischen Parlaments und des Rates über die Bewertung und die Bekämpfung von Umgebungslärm” mit der Veröffentlichung im Amtsblatt der Europäischen Gemeinschaften in Kraft. Damit hat die Europäische Gemeinschaft den Weg in Richtung rechtlicher Regelungen – auch im Bereich der Geräuschimmissionen in der Umwelt – beschritten.

Das Umweltbundesamt beschreibt die Ziele der Richtlinie wie folgt:

“Die Gewährleistung eines hohen Gesundheits- und Umweltschutzniveaus ist Teil der Gemeinschaftspolitik, wobei eines der Ziele im Lärmschutz besteht.” Hierfür ist es notwendig “schädliche Auswirkungen, einschließlich Belästigung, durch Umgebungslärm zu verhindern, ihnen vorzubeugen oder sie zu mindern.” Um dieses Ziel zu erreichen, sind folgende Maßnahmen vorgesehen:

  • Ermitteln der Belastung durch Umgebungslärm anhand von Lärmkarten nach – für die Mitgliedstaaten gemeinsamen – Bewertungsmethoden;
  • Sicherstellen der Information für die Öffentlichkeit über Umgebungslärm und seine Auswirkungen;
  • Annahme von Aktionsplänen durch die Mitgliedstaaten auf Grundlage der Ergebnisse von Lärmkarten mit dem Ziel, den Umgebungslärm so weit erforderlich und – insbesondere in Fällen, in denen das Ausmaß der Belastung gesundheitsschädliche Auswirkungen haben kann – zu verhindern, zu mindern sowie die Umweltqualität in den Fällen zu erhalten, in denen sie zufriedenstellend ist.

Weiterhin soll die Richtlinie eine Grundlage zur Weiterentwicklung und Ergänzung der Maßnahmen zur Geräuschemission der wichtigsten Lärmquellen bilden und die Europäische Kommission über die Belastung durch Umgebungslärm in den Mitgliedsstaaten informieren.

Die Senatsverwaltung für Gesundheit, Umwelt und Verbraucherschutz hat die Lärmkartierung für das Land Berlin nach Maßgabe der Anforderungen der Verordnung über die Lärmkartierung (34. BImSchV) in Verbindung mit §§ 47 a-f BImSchG und der Richtlinie 2002/49/EG (Umgebungslärmrichtlinie) sowie unter Berücksichtigung der aktuellen LAI-Hinweise zur Lärmkartierung beauftragt und durchgeführt. Für die Kartierung des Eisenbahnverkehrs besteht eine Verwaltungsvereinbarung zwischen dem Auftraggeber und dem Eisenbahn-Bundesamt.

Die Zielsetzung des Vorhabens bestand in der Erstellung von strategischen Lärmkarten und den zugehörigen statistischen Auswertungen (belastete Menschen, Wohnungen, Schulen und Krankenhäuser in bestimmten Immissionspegelklassen). Die Ergebnisse wurden im Hinblick auf folgende Punkte für die weitere Nutzung durch den Auftraggeber aufbereitet:

  • Grundlage für die Berichterstellung an die EU einschließlich Information der Öffentlichkeit
  • Grundlage für die Aufstellung von Aktionsplänen für Lärmminderungsmaßnahmen (Lärmminderungsplanung Berlin)
  • Grundlage für die Verwaltung der Ausgangsdaten (Pflege des Datenmodells)
  • Grundlage für Neuberechnungen und Auswertungen von räumlich begrenzten Flächen.

Die Paragraphen 47 a bis f des Bundes-Immissionsschutzgesetzes (BImSchG) regeln die Umsetzung der EU-Umgebungslärmrichtlinie in deutsches Recht. Die Verordnung über die Lärmkartierung – 34. BImSchV – konkretisiert die Anforderungen an Lärmkarten nach § 47 c BImSchG.

Lärmkarten sind grundsätzlich zu berechnen. Die Berechnungen müssen nach EU-konformen vorläufigen Berechnungsvorschriften vorgenommen werden, die in einigen Punkten von den im Zusammenhang mit nationalem Recht verbindlichen technischen Regelwerken abweichen (vgl. Berechnungsverfahren).

Die Lärmkarten sollen alle fünf Jahre nach dem Zeitpunkt ihrer Erstellung überprüft und bei Bedarf überarbeitet werden.

Die Kartendarstellungen zur Gesamtlärmbelastung (vgl. 07.05.12 bis 07.05.15) sind nicht Bestandteil der in der Verordnung über die Lärmkartierung vorgeschriebenen Lärmkarten. Sie stellen über die Anforderungen der Verordnung hinaus den Versuch dar, eine summarische Betrachtung der einzelnen untersuchten Lärmquellen zu ermöglichen. Bei der Interpretation dieser Karten sind jedoch bestimmte Randbedingungen zu beachten (vgl. Summenwerte der Lärmbelastung).

Allgemeine Beschreibung der Hauptlärmquellen nach Lage, Größe und Verkehrsaufkommen / Kartierungsumfang

Die Grenzen des Untersuchungsgebietes sind die Landesgrenzen Berlins. Untersucht wurden die Lärmquellen
  • Straßenverkehr (Kfz einschl. Busse)
  • Straßenbahnverkehr und Verkehr der oberirdischen U-Bahn
  • Industrie- und Gewerbegelände mit Anlagen gemäß Anhang I der Richtlinie 96/61/EG des Rates vom 24 9.1996 über die integrierte Vermeidung und Verminderung der Umweltverschmutzung (IVU-Anlagen einschließlich Kraftwerksstandorte und Westhafen)
  • Flugverkehr (Flughafen Tegel)
  • Schienenverkehr nach Allgemeinem Eisenbahngesetz (AEG).

Maßgebliche weitere Hauptlärmquellen im grenznahen Brandenburger Raum, die vorgegebene Immissionspegel überschreiten, nicht jedoch der Flughafen Schönefeld, wurden mit einbezogen.

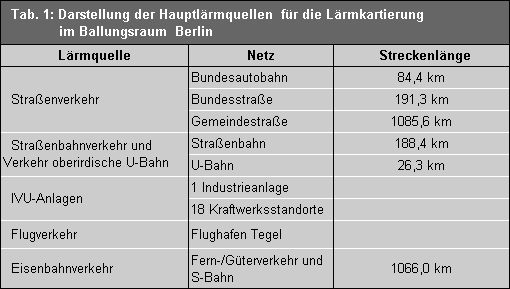

Einen Überblick über die einbezogenen Lärmquellen bietet Tabelle 1:

Tab. 1: Darstellung der Hauptlärmquellen für Lärmkartierung im Ballungsraum Berlin

Tab. 1: Darstellung der Hauptlärmquellen für Lärmkartierung im Ballungsraum Berlin

Randbedingungen bei der Betrachtung der Summenwerte der Lärmbelastung

Die beschriebenen gesetzlichen Regelungen sehen bisher keine Bildung von Gesamtlärmpegeln vor, die einzelnen Hauptlärmquellen werden unabhängig voneinander separat ermittelt und bewertet. Jedoch stellt bereits das Umweltgutachten 2004, S. 490 des Sachverständigenrates für Umweltfragen fest, “eine Verminderung der Lärmbelästigung der Bevölkerung kann daher nur dann erfolgreich sein, wenn auch das Zusammenwirken mehrerer Lärmquellen berücksichtigt wird.”

Da jedoch bisher die Dosis-Wirkungs-Beziehungen bei gleichzeitigem Einwirken mehrerer Schallquellen aus medizinischer und psychologischer Sicht äußerst schwierig zu beschreiben sind, wurde hier von einem vereinfachten Ansatz ausgegangen:

  • Alle Immissionswerte für die verschiedenen Hauptlärmquellen weisen einen gleichen Belästigungsgrad auf; d.h. geräuschart-spezifische Belästigungsfaktoren durch ein Bonus-Malus-System werden nicht vergeben.
  • Die einzelnen Geräuschpegel werden nur energetisch addiert.

(nähere Informationen zum Thema “Gesamtlärmbelastung” enthält eine Studie des TÜV Immissionsschutz und Energiesysteme).

Es sind bei der Betrachtung der Summenwerte der Lärmbelastung die Besonderheiten der logarithmischen Dezibelskala zu berücksichtigen. Z.B. addieren sich die Lautstärken zweier 50 dB(A) lauter Ereignisse auf 53 dB(A); diese Erhöhung um 3 dB(A) wird vom Ohr aber als Verdoppelung der Lästigkeit wahrgenommen. Zwei Teilpegel von 50 dB(A) und 60 dB(A) ergeben in der Summe 60,4 dB(A).
