Grundwasserhöhen 2001

Einleitung

Die genaue Kenntnis der aktuellen Grundwasserstände und damit auch der Grundwasservorräte ist für das Land Berlin unerlässlich, da das gesamte Trinkwasser (im Jahr 2000 waren es ca. 225 Millionen m3) zu 100 % aus dem Grundwasser gewonnen wird. Dieses Grundwasser wird von elf Wasserwerken fast vollständig aus dem eigenen Stadtgebiet gefördert. Nur das Wasserwerk Stolpe am nördlichen Stadtrand gewinnt sein Wasser in Brandenburg, versorgt aber ebenfalls Berlin.

Darüber hinaus werden die Grundwasservorkommen durch Eigenwasser- und Brauchwasserentnahmen sowie durch große Baumaßnahmen und Wärmenutzungen beansprucht. In Berlin sind zahlreiche Boden- und Grundwasserkontaminationen bekannt, die sich nur bei genauer Kenntnis der Grundwasserverhältnisse sanieren lassen.

Definitionen zum Grundwasser

Unter Grundwasser versteht man unterirdisches Wasser, das die Hohlräume der Lithosphäre zusammenhängend ausfüllt und dessen Bewegungsmöglichkeit ausschließlich durch die Schwerkraft bestimmt wird (DIN 4049, Teil 3, 1994). Die Hohlräume bestehen bei den in Berlin (wie auch im gesamten Norddeutschen Flachland) vorkommenden Lockersedimenten aus den Poren zwischen den Gesteinspartikeln. Das in den Boden einsickernde (infiltrierende) Niederschlagswasser füllt zunächst diese Poren aus. Nur der Teil des infiltrierenden Wassers, der nicht als Haftwasser in der wasserungesättigten Bodenzone gebunden oder durch Verdunstung (Evapotranspiration) verbraucht wird, kann dem Grundwasser bis zur Grundwasseroberfläche zusickern (Abb. 1).

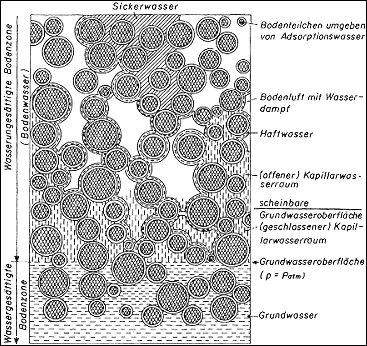

Abb. 1: Erscheinungsform des unterirdischen Wassers
Abb. 1: Erscheinungsform des unterirdischen Wassers
Bild: aus HÖLTING 1996

Grundwasserleiter sind aus Sanden und Kiesen aufgebaut und ermöglichen als rollige Böden die Speicherung und Bewegung von Grundwasser.

Grundwassergeringleiter bestehen aus Tonen, Schluffen, Mudden und Geschiebemergeln und behindern als bindige Böden die Wasserbewegung.

Grundwasserstauer sind aus Tonen, die für Wasser so gut wie gar nicht durchlässig sind, aufgebaut.

Liegt die Grundwasseroberfläche innerhalb eines Grundwasserleiters, fallen also Oberfläche und Druckfläche (gegen die Atmosphäre) zusammen, so spricht man von freiem oder ungespanntem Grundwasser. Wird der Grundwasserleiter jedoch von einem Grundwassergeringleiter überdeckt, kann das Grundwasser nicht so hoch ansteigen, wie es seinem hydrostatischen Druck entspricht. Unter diesen Verhältnissen liegt die Druckfläche über der Grundwasserdeckfläche, der Oberfläche des gespannten Grundwassers (Abb. 2).

Befindet sich über einem großen zusammenhängenden Grundwasserleiter ein Grundwassergeringleiter wie z.B. ein Geschiebemergel, so kann sich hier in sandigen Partien temporär schwebendes Grundwasser ("Schichtenwasser") ausbilden (Abb. 2).

Link zu: Vergrößern

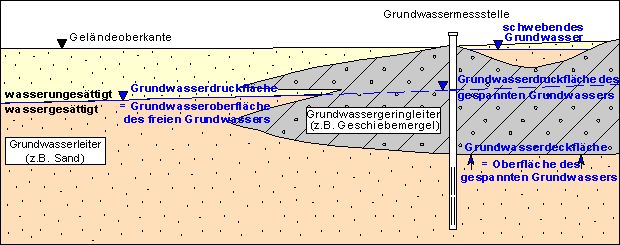

Abb. 2: Hydrogeologische Begriffe
Bild: Umweltatlas Berlin

Das Grundwasser strömt mit einem geringen Gefälle in der Regel den Flüssen und Seen (Vorflutern) zu und infiltriert in diese Gewässer (effluente Verhältnisse) (Abb. 3a). Wird in der Nähe dieser Oberflächengewässer z.B. Grundwasser durch Brunnen entnommen, so dass die Grundwasseroberfläche unter das Niveau des Gewässers absinkt, infiltriert das Oberflächenwasser als Uferfiltrat in das Grundwasser. Dann herrschen hier influente Verhältnisse: (Abb. 3b).

Link zu: Vergrößern

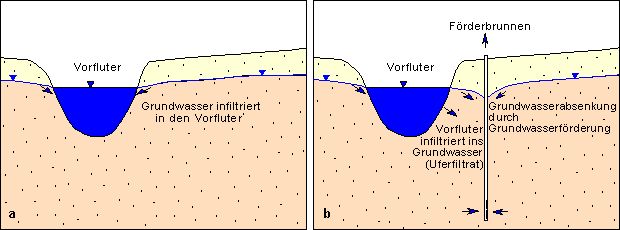

Abb. 3: Infiltration: a) effluente Verhältnisse, b) influente Verhältnisse
Bild: Umweltatlas Berlin

Die Grundwasserfließgeschwindigkeit beträgt in Berlin in Abhängigkeit vom Grundwassergefälle und der Durchlässigkeit des Grundwasserleiters etwa 10 bis 500 m pro Jahr. In der Nähe von Brunnenanlagen können sich diese geringen Fließgeschwindigkeiten allerdings stark erhöhen.

Geologie und Hydrogeologie

Die heutige Oberflächenform Berlins wurde überwiegend durch die Weichsel-Eiszeit, die jüngste der drei großen quartären Inlandvereisungen, geprägt. Die wichtigsten morphologischen Einheiten bilden das Warschau-Berliner Urstromtal mit vorwiegend sandig kiesigen Ablagerungen bis in große Tiefen sowie die Barnim-Hochfläche im Norden und die Teltow-Hochfläche mit der Nauener Platte im Süden, die zu weiten Teilen mit mächtigen Geschiebemergeln bzw. Geschiebelehmen der Grundmoränen bedeckt sind (Abb. 4).

Link zu: Vergrößern

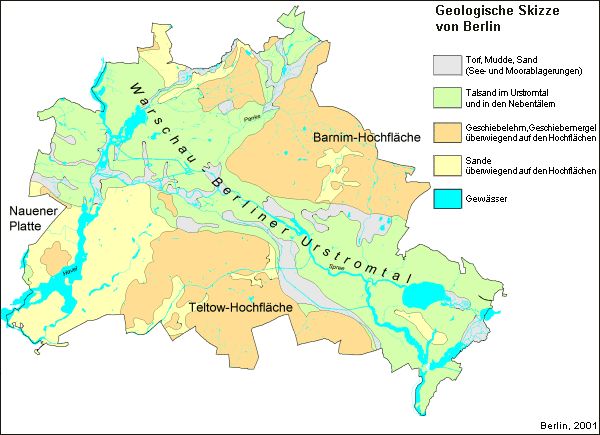

Abb. 4: Geologische Skizze von Berlin
Bild: Umweltatlas Berlin

Besondere Bedeutung für die Wasserversorgung und den Baugrund besitzen die im Durchschnitt ca. 150 m mächtigen Lockersedimente des Tertiärs und Quartärs. Sie bilden das Süßwasserstockwerk, aus dem das gesamte Trinkwasser und ein Großteil des Brauchwassers der Stadt gefördert wird.

Der darunter liegende etwa 80 m mächtige tertiäre Rupelton stellt eine hydraulische Barriere zu dem tieferliegenden Salzwasserstockwerk dar (Abb. 5).

Link zu: Vergrößern

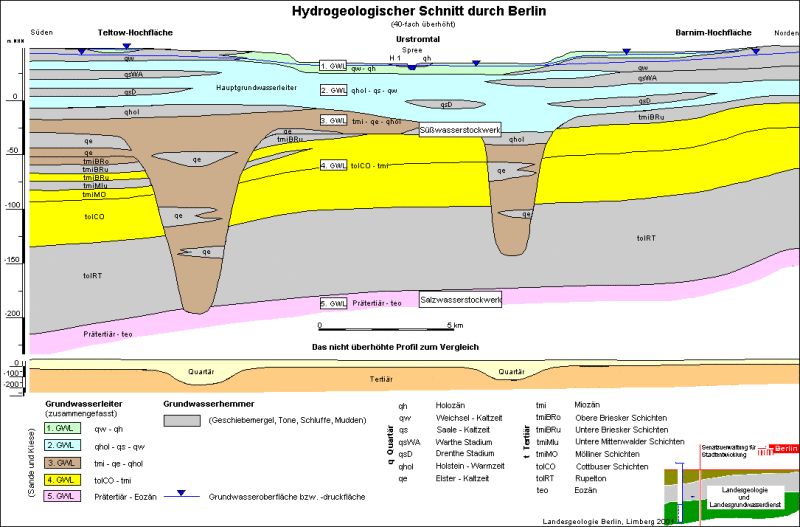

Abb. 5: Hydrogeologischer Schnitt durch Berlin
Bild: Umweltatlas Berlin

Durch die wechselnde Abfolge von Grundwasserleitern und -geringleitern sind im Berliner Raum im Süßwasserstockwerk vier hydraulisch unterscheidbare Grundwasserleiter (Limberg & Thierbach 1997) ausgebildet. Der zweite, überwiegend saalezeitliche Grundwasserleiter wird als Hauptgrundwasserleiter bezeichnet, da aus diesem der überwiegende Anteil für die Trinkwasserversorgung gefördert wird.

Die Grundwasserverhältnisse dieses Hauptgrundwasserleiters werden in der Gleichenkarte dargestellt.
