Straßenverkehrslärm in Grün- und Freiflächen 1992

Methode

Der Beurteilungspegel wurde für die ausgewählten Flächen berechnet und mit einer 5 dB(A)-Stufung in der Karte farbig dargestellt. Als Quelle für die Lärmbelastung wurde ausschließlich der Kfz- und Straßenbahnverkehr des Hauptverkehrsstraßennetzes herangezogen. Andere Geräuschquellen, wie der Verkehr des Nebenstraßennetzes, der Schienenverkehr der S-Bahn, der U-Bahn und der Bundesbahn, der Flugverkehr sowie Industrie und Gewerbe, wurden nicht berücksichtigt.

Der in der Karte dargestellte Beurteilungspegel wurde für den Kfz-Verkehr nach den “Richtlinien für den Lärmschutz an Straßen” (RLS-90) und für den Straßenbahnverkehr nach der “Richtlinie zur Berechnung der Schallimmissionen von Schienenwegen” (Schall 03) bestimmt.

Für die Berechnung des Beurteilungspegels wurden die Mittelungspegel für Kraftfahrzeuge und Straßenbahnen addiert. Dabei ging der Straßenbahnlärm vollständig in die Berechnung ein. Der Abschlag in Höhe von 5 dB(A) für Schienenwege (“Schienenbonus”), wie er in einigen Richtlinien und Normen enthalten ist, wird auf Straßenbahngeräusche im innerstädtischen Bereich nicht angewendet. Anfahr- und Bremsvorgänge von Fahrzeugen an ampelgeregelten Straßenkreuzungen fanden durch einen abstandsabhängigen Zuschlag von bis zu 3 dB(A) Eingang in die Berechnung des Beurteilungspegels.

Die Berechnungen erfolgten für die mittlere Ohrhöhe eines stehenden Menschen (etwa 1,6 m) unter Berücksichtigung großräumig wirkender Abschirmungen, wie Straßenrandbebauungen, Lärmschutzwänden oder langgezogenen Erdhügeln. Für eine liegende Person können kleinräumig wirksame Abschirmungen und erhöhte Bodendämpfungen um bis zu 10 dB(A) geringere Lärmbelastungen zur Folge haben.

Grundlage der Berechnungen ist die durchschnittliche tägliche Verkehrsstärke gemittelt über alle Tage eines Jahres. Daneben erfolgt zusätzlich eine tageszeitliche Mittelung für die Zeit von 6.00 – 22.00 Uhr zur Bestimmung des Beurteilungspegels/Tag. Der Beurteilungspegel stellt somit einen Ganzjahres-Mittelwert für die Tageszeit von 6.00 – 22.00 Uhr dar. Insbesondere an Sonn- und Feiertagen können wegen allgemein verminderter Verkehrsströme geringere Lärmbelastungen auftreten, als dies in der Karte dargestellt ist. Straßen, die überwiegend dem Ausflugsverkehr dienen, können sonn- und feiertags allerdings auch höhere Lärmbelastungen aufweisen.

Aufgrund der Nichtberücksichtigung des Nebenstraßennetzes (hierfür existieren keine Daten aus Verkehrszählungen) kann es – insbesondere in den dargestellten Bereichen geringer Verlärmung (weniger als 45dB(A)) – partiell zu wesentlichen Abweichungen des berechneten Beurteilungspegels von der tatsächlichen Lärmbelastung kommen.

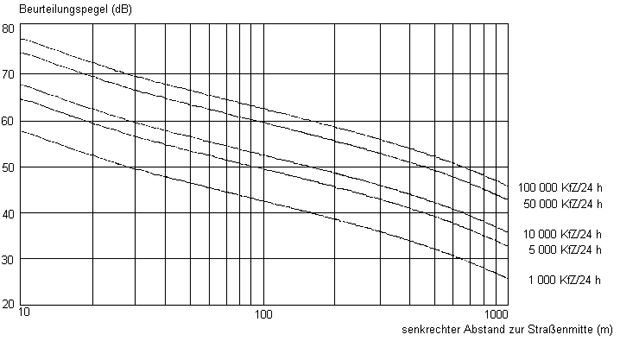

Abb. 3: Beurteilungspegel in Abhängigkeit von der Entfernung zur Straßenachse für unterschiedliche Verkehrsstärken (DTV) bei freier Schallausbreitung und einem LKW-Anteil von 5 %. (Die für die Berechnung maßgebliche stündliche Verkehrsstärke beträgt 6 % des DTV).

Abb. 3: Beurteilungspegel in Abhängigkeit von der Entfernung zur Straßenachse für unterschiedliche Verkehrsstärken (DTV) bei freier Schallausbreitung und einem LKW-Anteil von 5 %. (Die für die Berechnung maßgebliche stündliche Verkehrsstärke beträgt 6 % des DTV).

Zur Erläuterung ist in der Abbildung 3 der entfernungsabhängige Beurteilungspegel in Ohrhöhe an einer langen, geraden Straße bei freier Schallausbreitung für unterschiedliche durchschnittliche tägliche Verkehrsstärken dargestellt. Die Darstellung bezieht auch sehr schwach befahrene (DTV = 1 000 Kfz/24 h) und stärker befahrene (DTV = 10 000 Kfz/24 h) Straßen des bei der Kartenerstellung nicht berücksichtigten Nebenstraßennetzes mit ein.

Bei einem Verkehrsaufkommen von 1 000 Kfz/24h liegt der Beurteilungspegel in 10 m Abstand bei ca. 57 dB(A) und in gut 50 m Entfernung bei ca. 46 dB(A). Dies bedeutet, dass wegen der in der Karte vorgenommenen Generalisierung auch die Berücksichtigung von Nebenstraßen mit einem DTV von weniger als 1 000 Kfz/24h keine andere Einstufung der Parkanlage zur Folge hätte. Anders sieht dies bei den typischen Nebenstraßen aus, die in der Regel stärker befahren sind. Bei einem Verkehrsaufkommen von 10 000 Kfz/24h treten in den benachbarten Grünanlagen bereits weitreichende Belastungen durch Lärm auf. Hier beträgt der Beurteilungspegel in 50 m Entfernung noch 56 dB(A), eine Einbeziehung dieser Nebenstraße hätte eine veränderte Darstellung der belasteten Bereiche der angrenzenden Grünfläche in der Karte zur Folge.

In der Regel kann davon ausgegangen werden, dass der Lärm dieser Nebenstraßen etwa 50 – 250 m in die Grünflächen hineinwirkt und dort einen Beurteilungspegel von ca. 45-50 dB(A) verursacht.

Kleinräumig wirksame Abschirmungen (z.B. hinter Rotunden oder kleinen Erdaufschüttungen) können partiell geringere Beurteilungspegel auslösen als in der Karte angegeben. Diese geringeren Beurteilungspegel können ebenso wie hohe Beurteilungspegel in direkter Straßennähe im vorliegenden Maßstab nicht dargestellt werden. Der Maßstab erlaubt eine farbliche Auflösung von minimal 50 m. Deshalb beschreibt der in den Karten unmittelbar an der Straße angegebene Farbwert den Beurteilungspegel in 50 m Abstand von der Straße. Im Fußgängerbereich des Straßenraumes können die Beurteilungspegel deshalb bis zu 10 dB(A) über den in der Karte angegebenen Werten liegen.

Das der Berechnung des Lärms in den Freiflächen zugrundeliegende Hauptverkehrsstraßennetz mit den berechneten Beurteilungspegeln ist in der Karte gesondert hervorgehoben. Der mittlere Beurteilungspegel der Straßen ist der über beide Straßenseiten gemittelte Beurteilungspegel an der Bebauungskante. Bei Straßenabschnitten ohne beidseitige Bebauung wurde der Pegel am Straßenrand dargestellt. Die Werte dienen hier lediglich zur Orientierung der für die Berechnung des Lärms in den Freiflächen zugrundeliegenden Straßenabschnitte und deren Schallpegel. Eine differenziertere und aktuellere Darstellung des Lärms an der Bebauung findet sich in der Karte 07.02 (SenStadtUm).

Zusätzlich sind in der Karte die Lärmschutzbereiche der Flughäfen gekennzeichnet. Zur dargestellten Lärmbelastung der Freiflächen durch den Kfz-Verkehr kommt in den betroffenen Bereichen die Belastung durch den Flugverkehr hinzu. Eine einfache Addition der beiden Lärmquellen ist jedoch nicht zulässig. Für die Flughäfen Gatow und Tempelhof wurden bisher keine Fluglärmschutzzonen ermittelt. Die dargestellten Schutzzonen des Flughafens Schönefeld haben vorläufigen Charakter und sind noch nicht festgeschrieben (vgl. Landesentwicklungsgesellschaft für Städtebau, Wohnen und Verkehr des Landes Brandenburg 1994). Dagegen ist der Lärmschutzbereich des Flughafens Tegel mittels einer Verordnung rechtlich verbindlich definiert.
