Grundwasserhöhen des Hauptgrundwasserleiters und des Panketalgrundwasserleiters 2016

Kartenbeschreibung

Die vorliegende Grundwassergleichenkarte beschreibt die Grundwassersituation des Hauptgrundwasserleiters mittels Grundwassergleichen in violetter und die des Panketalgrundwasserleiters im Nordosten Berlins in blauer Farbe. Der Abstand der Grundwassergleichen beträgt 0,5 m. Diese stellen die Grundwasserdruckfläche des ungespannten bzw. gespannten Grundwassers dar (s.a. Abb. 3). Dort, wo das Grundwasser des Hauptgrundwasserleiters gespannt vorliegt, sind die Linien der Grundwassergleichen unterbrochen dargestellt.
In Bereichen, in denen der Hauptgrundwasserleiter innerhalb Berlins nicht oder nur in geringmächtigen isolierten Lagen vorkommt, sind keine Grundwassergleichen dargestellt. Diese Flächen sind schwarz punktiert umgrenzt.

Kartengrundlage ist die topografische Übersichtskarte von Berlin 1 : 50.000 im Rasterformat sowie die Geologische Skizze von Berlin 1 : 50.000 (2007), die aus der Geologischen Übersichtskarte von Berlin und Umgebung 1 : 100.000 abgeleitet wurde. Zusätzlich sind die dazugehörigen Stützstellen (Grundwassermessstellen und Oberflächenwasserpegel) sowie die einzelnen Wasserwerke mit ihren aktiven Förderbrunnen und Wasserschutzgebieten eingezeichnet.

Im Bereich des Wasserschutzgebietes Johannisthal gelten z.T. durch die vorläufige Anordnung vom 18.01.2013 festgelegte abweichende Regelungen. Die entsprechenden Gültigkeitsbereiche sind in der Karte Wasserschutzgebiet Johannisthal (Vorläufige Anordnung) dargestellt.

Hydrogeologische Situation

Auf den Hochflächen ist der Hauptgrundwasserleiter großflächig durch Geschiebemergel und -lehme (Grundwassergeringleiter) der Grundmoränen überdeckt. Liegt die Grundwasserdruckfläche des Hauptgrundwasserleiters innerhalb dieses Grundwassergeringleiters, herrschen gespannte Grundwasserverhältnisse. Oberhalb des Geschiebemergels oder in Linsen kann es in sandigen Bereichen zur Ausbildung von oberflächennahem Grundwasser kommen, das auch als so genanntes Schichtenwasser bezeichnet wird (s.a. Abb. 3). Nach extremen Niederschlägen kann es ggf. bis an die Geländeoberfläche ansteigen. Die Grundwasserstände dieser lokal sehr kleinräumig differenzierten Bereiche werden nicht gesondert erfasst und dargestellt.

Im Panketal, auf der nördlich gelegenen Barnim-Hochfläche, hat sich ein eigenständiger zusammenhängender größerer Grundwasserleiter ausgebildet. Er befindet sich über dem durch die Geschiebemergel der Grundmoräne bedeckten Hauptgrundwasserleiter (s.a. Abb. 7 und 8). Auf der vorliegenden Karte ist dieser Grundwasserleiter durch eigene Grundwassergleichen (blau) gekennzeichnet. Durch Auskeilen des Geschiebemergels zum Warschau-Berliner Urstromtal hin verzahnt sich der Panketalgrundwasserleiter dort mit dem Hauptgrundwasserleiter.

Näheres dazu auch in der Grundwasser-Broschüre im Internet unter:
www.berlin.de/sen/uvk/_assets/umwelt/wasser-und-geologie/publikationen-und-merkblaetter/grundwasser-broschuere.pdf

Aktuelle Situation im Mai 2016

Das Grundwassergefälle und damit auch die Grundwasserfließrichtung ist in Berlin in der Regel von der Barnim- und Teltow-Hochfläche sowie von der Nauener Platte zu den Vorflutern Spree und Havel gerichtet.
Um die Förderbrunnen der im Messzeitraum in Betrieb befindlichen Wasserwerke haben sich Absenktrichter gebildet, die die Grundwasseroberfläche unter das Niveau der benachbarten Oberflächengewässer abgesenkt haben: Deshalb wird dort neben landseitig zuströmendem Grundwasser auch Grundwasser gefördert, das durch Infiltration (Uferfiltrat) aus diesen oberirdischen Gewässern gebildet wurde (s.a. Abb. 4c).

Die Grundwasserdruckfläche, die in Berlin seit über hundert Jahren durch die Trinkwasserförderung abgesenkt wurde, befand sich auch im Mai 2016 im Vergleich zum Jahr 1989 auf einem relativ hohen Niveau (Limberg et al. 2007: S. 76 ff). Den Grundwasserwiederanstieg im Urstromtal von mehr als einem halben bzw. einem Meter für diesen Zeitraum zeigt die Differenzenkarte 1989-2012 (Abb. 10).

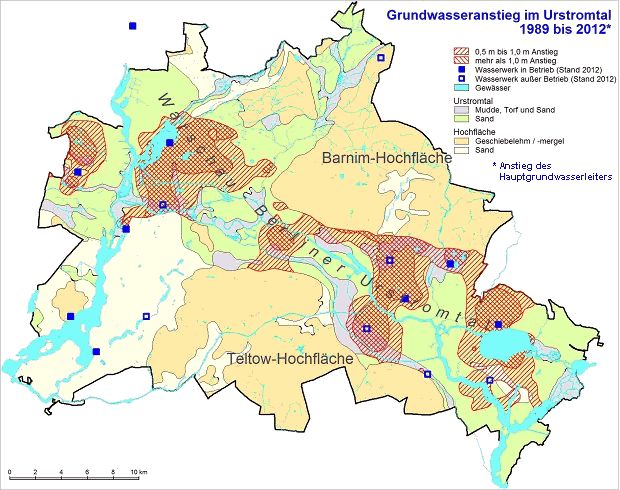

Abb. 10: Grundwasserwiederanstieg von 1989 bis 2012 im Urstromtal

Die seit 1989 verringerte Rohwasserentnahme der Berliner Wasserbetriebe infolge des rückläufigen Trink- und Brauchwasserbedarfs ist für den lang andauernden Grundwasseranstieg verantwortlich. Des Weiteren wurden fünf kleinere Berliner Wasserwerke (Altglienicke, Friedrichsfelde, Köpenick, Riemeisterfenn und Buch) im Zeitraum von 1991 bis 1997 stillgelegt. Seit September 2001 wurde zusätzlich die Trinkwasserproduktion der beiden Wasserwerke Johannisthal und Jungfernheide vorübergehend eingestellt, bei letzterem auch die künstliche Grundwasseranreicherung. Im Rahmen der Wasserwirtschaftlichen Sofortmaßnahmen der Senatsverwaltung für Stadtentwicklung und Umwelt wird am Standort Johannisthal jedoch weiterhin Grundwasser gefördert, um die erfolgreiche Durchführung lokaler Altlastensanierungen zu unterstützen. Am Standort Jungfernheide wurde ebenfalls durch die Senatsverwaltung eine Grundwasserhaltung bis Ende 2005 betrieben. Seit Januar 2006 betreibt ein privater Konzern dort eine Grundwassererhaltung.

Im April 2009 wurden die Wasserschutzgebiete der Wasserwerke Buch, Jungfernheide und Altglienicke aufgehoben.

Die Gesamtrohwasserförderung der Berliner Wasserbetriebe zur öffentlichen Wasserversorgung sank innerhalb von 27 Jahren in Berlin um fast die Hälfte (43 %): Im Jahr 1989 wurden 378 Millionen m³, 2002 dagegen nur noch 219 Millionen m³ gefördert. Im Jahr 2003 stieg die Förderung aufgrund des sehr trockenen Sommers kurzzeitig auf 226 Mio. m³ wieder leicht an. Nach einer weiteren Rückgangsphase stieg die Förderung im vergangenen Jahr wieder auf 215 Mio. m³ an (Abb. 11).

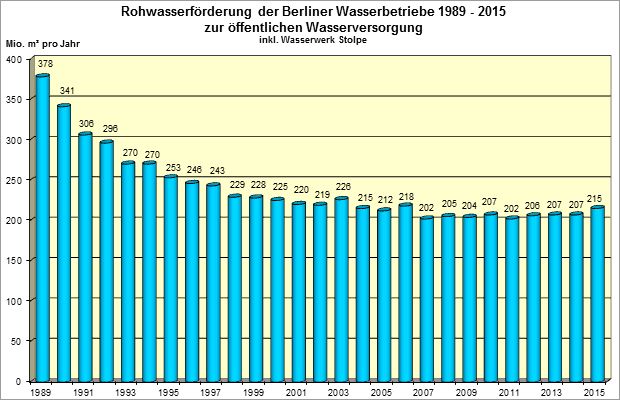

Abb. 11: Entwicklung der Rohwasserförderung der Berliner Wasserbetriebe in den letzten 27 Jahren

Die Entwicklung der Grundwasserstände vom Mai 2015 bis zum Mai 2016 ist beispielhaft an vier Messstellen zu sehen, die weitgehend unbeeinflusst von der Wasserwerksförderung sind (Abb. 12).

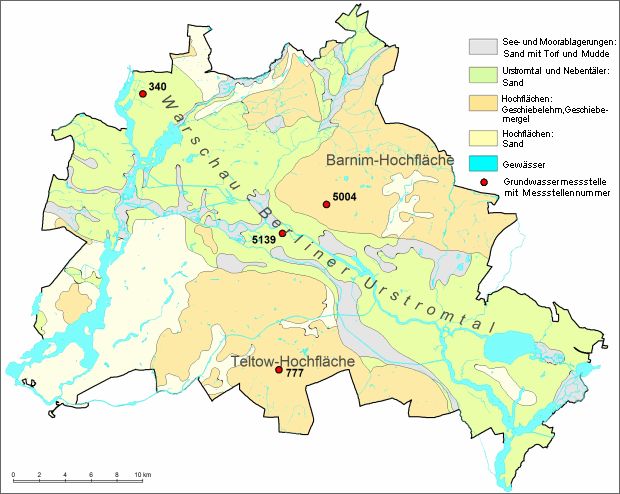

Abb. 12: Lage von vier beispielhaften Grundwassermessstellen: 340 und 5139 im Urstromtal, 777 auf der Teltow-Hochfläche und 5004 auf der Barnim-Hochfläche

Die Grundwasserstände an den zwei Messstellen im unbedeckten Grundwasserleiter des Urstromtals zeigen nahezu den natürlichen Jahresgang mit niedrigen Grundwasserständen im Herbst und hohen im Frühjahr. Die Amplitude der Grundwasserstandsganglinie der Messstelle 340, die am Stadtrand liegt, ist deutlich ausgeprägt, während die der Innenstadtmessstelle 5139 einen gedämpften Jahresgang aufweist. Der zwischenzeitliche Anstieg im Sommer 2015 ist auf die überdurchschnittlich hohen Juli-Niederschläge zurückzuführen (Abb. 13 und 15).

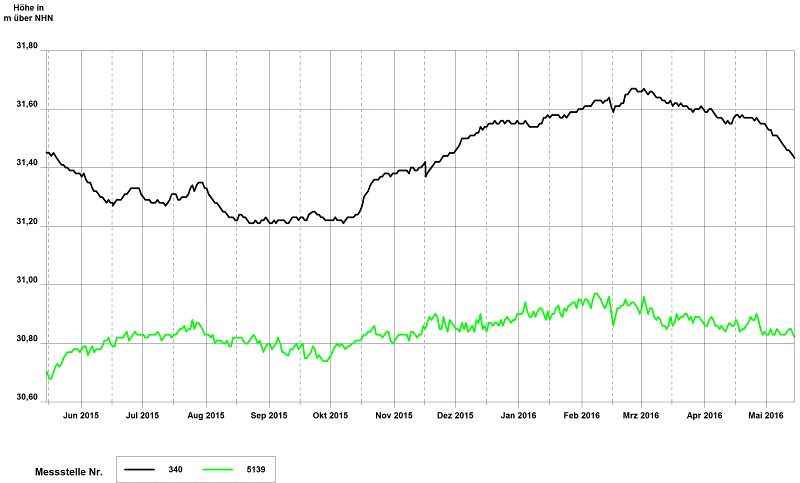

Abb. 13: Grundwasserstandsganglinien von zwei beispielhaften Messstellen im Urstromtal vom 15. Mai 2015 bis zum 15. Mai 2016

Auf der Teltow-Hochfläche und auf der Barnim-Hochfläche ist die Entwicklung der Grundwasserstände an den Messstellen 777 und 5004 im bedeckten, gespannten Grundwasserleiter dagegen im gleichen Zeitraum ähnlich wie im Urstromtal (Abb. 14). Hier ist der Jahresgang mit den natürlichen Schwankungen allerdings nicht so ausgeprägt wie an der Messstelle 340 (Abb. 13).

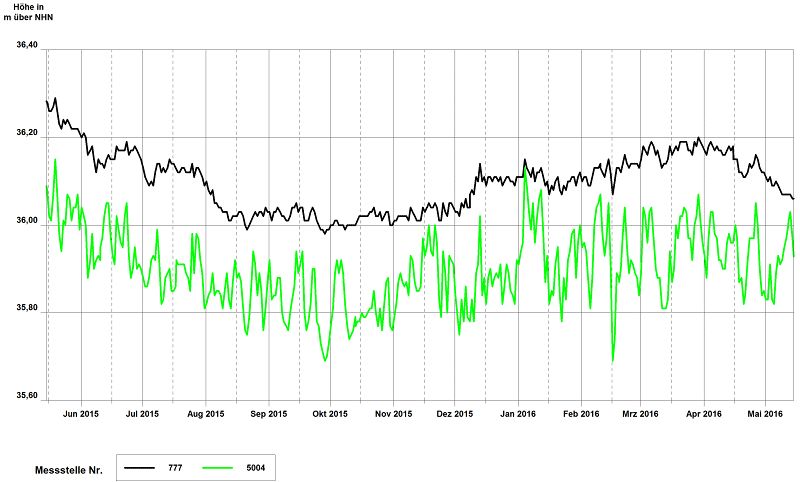

Abb. 14: Grundwasserstandsganglinien von zwei beispielhaften Messstellen auf den Hochflächen vom 15. Mai 2015 bis zum 15. Mai 2016

Der Niederschlag an der Messstelle Berlin-Tempelhof lag in der Zeit von Juni 2015 bis Mai 2016 zwar nur 19 mm unter dem des langjährigen Mittels (1961-1990). Somit haben sich keine gravierenden Grundwasserstandsänderungen im Vergleich zum Vorjahr ergeben (Abb. 13 und 14). Allerdings gab es innerjährlich Abweichungen von den langjährigen Monatsmittelwerten: Während der Juni, August und September vergleichsweise trocken waren, lagen die Niederschläge im Juli, Oktober und November deutlich über dem jeweiligen Monatsmittel (Abb 15).

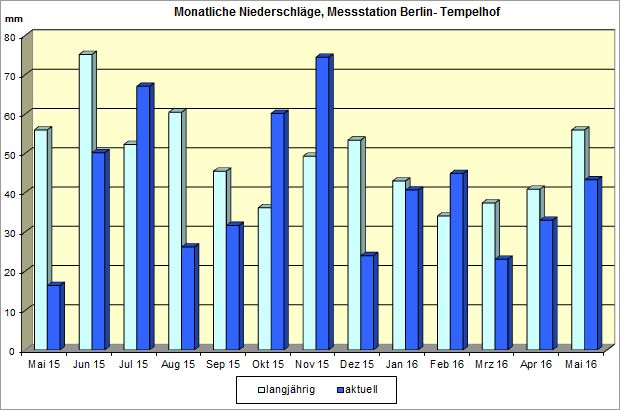

Abb. 15: Monatlicher Niederschlag von Mai 2015 bis Mai 2016 der Messstation Berlin-Tempelhof im Vergleich mit dem langjährigen Mittel 1961 bis 1990

Informationen zum höchsten zu erwartenden Grundwasserstand (zeHGW), der für die Bemessung von Bauwerken eine wichtige Planungsgrundlage darstellt, sind im Umweltatlas unter: /umweltatlas/wasser/grundwasserstand-zehgw/2018/zusammenfassung/index.php zu finden (Limberg et al. 2015).
