Straßenverkehrslärm / Schienenverkehrslärm 2004

Einleitung

Der vorliegende Text erläutert aufgrund der engen inhaltlichen Bezüge die beiden Karten 07.02 Straßenverkehrslärm und 07.04 Schienenverkehrslärm.

Die vorliegenden Karten stellen eine Aktualisierung des Datenstandes 1993/1994 (vgl. Karten 07.02 und 07.04 Ausgabe 1997 dar und enthalten über die Darstellung der Lärmbelastung durch PKW, LKW, Busse und Straßenbahnen hinaus nunmehr in einer eigenen Darstellung auch die von S- und Fernbahn sowie der U-Bahn in oberirdischer Streckenführung ausgehenden Lärmimmissionen.

Lärm ist, gerade in einer Großstadt wie Berlin, zu einem ständigen Bestandteil unseres Lebens geworden. Die unterschiedlichen Nutzungen in einer Stadt auf engem Raum wie Wohnen, Arbeiten und Verkehr führen nahezu zwangsläufig zu Konflikten über die Zumutbarkeit bzw. Unzumutbarkeit von Lärm. Der Verkehr und hierbei insbesondere der Kraftfahrzeugverkehr stellt dabei den Hauptverursacher dar.

In den letzten Jahren hat sich daher die Erkenntnis immer mehr durchgesetzt, dass Lärm eine ernstzunehmende Umweltbelastung ist. Durch den Lärm kann es direkt und indirekt zu Wirkungen auf das Wohlbefinden und auch auf die Gesundheit des Einzelnen kommen. Erkenntnisse der Lärmwirkungsforschung weisen darauf hin, dass bei Beurteilungspegeln zwischen 55 und 60 dB(A) tags die Lästigkeit des Verkehrslärms ansteigt, über 60 bis 65 dB(A) erkennbar zunimmt und ab 65 dB(A) vermutlich Gesundheitsrisiken beginnen, die ab 70 dB(A) tags signifikant belegt sind. Als Ursache für gesundheitsschädigende Auswirkungen sehen die Lärmwirkungsforscher des Umweltbundesamtes im Wesentlichen die nächtlichen Lärmbelastungen über 55 dB(A) an, weil Schlafstörungen in besonderem Maße zu Belastungen des Herz-Kreislauf-Systems führen (vgl. Ising et al, 1997).

Wie entsteht Lärm

Physikalisch gesehen entsteht Schall durch schwingende Körper, d. h. durch Druckschwankungen innerhalb von elastischen Medien (Gase, Flüssigkeiten, feste Körper). Die Anregung von Druckschwankungen kann durch Schlag, Reibung oder strömende Gase (Prinzip aller Musikinstrumente) ausgelöst werden. Die entstandenen Druckschwankungen breiten sich im Umgebungsmedium Luft mit hoher Geschwindigkeit (330 m/s) aus und können bei ausreichender Intensität vom Ohr wahrgenommen werden, wenn die Zahl der Schwingungen pro Sekunde (gemessen in Hertz [Hz]) mehr als 16 und weniger als 20.000 beträgt.

Der vom menschlichen Ohr wahrnehmbare Bereich der Druckschwankungen in der Luft (Schwingungsamplitude oder Lautstärke) liegt zwischen 20 µPa (Hörschwelle) und 200.000.000 µPa (Schmerzgrenze). Mikropascal (µPa) ist die Maßeinheit für den Druck.

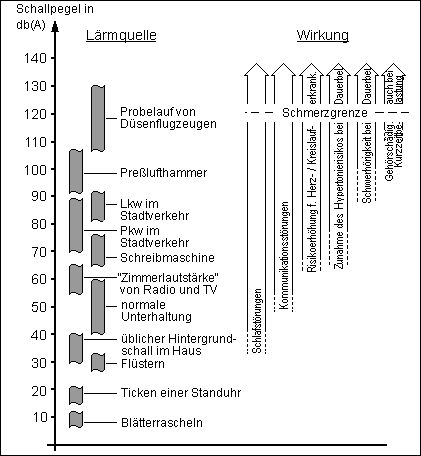

Abb. 1: Schallpegel bestimmter Lärmquellen und ihre möglichen Wirkungen
Abb. 1: Schallpegel bestimmter Lärmquellen und ihre möglichen Wirkungen
Bild: Umweltatlas Berlin

Zur Vermeidung des Umgang mit derartig großen Zahlen wurde ein logarithmischer Maßstab eingeführt, die sog. Dezibel (dB) – Skala. Dabei entsprechen 20 µPa, also der Hörschwelle, 0 dB und 200.000.000 µPa (Schmerzgrenze) 140 dB. Die Dezibelskala, die den “Schalldruckpegel” beschreibt, ist damit keine absolute Maßeinheit, wie z. B. das Gramm oder das Meter, sondern sie gibt nur das Verhältnis zur Hörschwelle wieder, d. h. sie sagt aus, um wieviel ein bestimmtes Geräusch die Hörschwelle übersteigt.

Geräusche bestehen in der Regel aus einem Gemisch von hohen, mittleren und tiefen Frequenzanteilen. Das menschliche Ohr nimmt diese Frequenzanteile mit einer unterschiedlichen Empfindlichkeit wahr. Um diese Eigenschaften des Ohres nachzubilden, sind Messgeräte mit Bewertungsfiltern ausgestattet. Das Bewertungsfilter “A” zeigt für die üblichen Umweltgeräusche die beste Übereinstimmung zwischen Ohr und Messgerät. Die korrigierten Schalldruckpegel werden deshalb in “dB(A)” angegeben.

In unserer Umwelt vorhandene Geräusche, z. B. auch der Verkehrslärm, sind selten gleichförmig, sondern schwanken sowohl kurzzeitig als auch in ihrem Tages- und Wochengang (vgl. Karte Verkehrsmengen 07.01 Ausgabe 2001). Zur Beurteilung und zum Vergleich von Geräuschen benutzt man deshalb zweckmäßigerweise einen “Einzahlwert”, der als Mittelwert des Schalldruckpegelverlaufes gebildet wird.

Mit anderen Worten: ein innerhalb eines bestimmten Zeitabschnittes schwankendes Geräusch wird durch ein Dauergeräusch mit konstantem Pegel und gleicher Energie ersetzt. Der “Mittelungspegel” wird deshalb auch als (energie-) “äquivalenter Dauerschallpegel” bezeichnet. Der Mittelungspegel ist also nicht als arithmetisches Mittel zu verstehen, sondern entspricht physikalisch gesehen dem energetischen Mittel. Bei diesem Verfahren werden Lärmspitzen besonders berücksichtigt.

Für Rechenoperationen mit Schalldruckpegeln gelten die Logarithmengesetze. So erhöht z. B. die Verdoppelung einer Zahl gleichlauter Schallquellen (Fahrzeuge) den Schalldruckpegel um 3 dB (entspricht 10·log 2); eine Verdreifachung um 5 dB (entspricht 10·log 3), eine Verzehnfachung um 10 dB (10·log 10). Ein Geräusch mit einem um 10 dB(A) höheren Pegel wird etwa doppelt so laut empfunden.

In gleicher Weise wirken sich auch Vervielfachungen der Einwirkzeiten von Geräuschen innerhalb eines bestimmten Beurteilungszeitraumes (Tag bzw. Nacht) aus. Das heißt, eine Verlängerung der Geräuscheinwirkung, z. B. von 10 auf 20 Minuten oder von 2 auf 4 Stunden, erhöht den Mittelungspegel um 3 dB. Eine Verkürzung der Einwirkungsdauer eines Geräusches von 600 auf 60 Minuten entspräche dann einer Pegelsenkung von 10 dB.

Im Vergleich mit Grenz- oder Richtwerten wird üblicherweise der sog. “Beurteilungspegel” angegeben. Dieser unterscheidet sich vom Mittelungs- bzw. äquivalenten Dauerschallpegel durch bestimmte Zu- oder Abschläge, die die unterschiedliche Lästigkeit der Geräusche berücksichtigen. Beim Straßenverkehrslärm wird die erhöhte Lästigkeit der Brems- und Anfahrgeräusche im Bereich von Lichtsignalanlagen durch entfernungsabhängige Zuschläge berücksichtigt.

Der empirisch belegten geringeren Lästigkeit des Schienenverkehrslärms wird durch einen Abschlag, dem sog. Schienenbonus, entsprochen.

Gesetzliche Regelungen

Das Bundes-Immissionsschutzgesetz behandelt in den §§ 41 bis 43 die Lärmvorsorge, d. h. die Berücksichtigung der Belange des Lärmschutzes beim Neubau oder der wesentlichen Änderung von Straßen und Schienenwegen. Konkretisiert wurden diese Vorschriften durch die Verkehrslärmschutzverordnung (16. BImSchV) und die Verkehrswege- Schallschutzmaßnahmenverordnung (24. BImSchV). Wenn im Rahmen der beim Neubau, bzw. wesentlichen Änderung von Verkehrswegen notwendigen Planverfahren eine Überschreitung der in Tabelle 1 genannten Grenzwerte prognostiziert wird, muss entsprechend den genannten Verordnungen Lärmvorsorge durchgeführt werden, d. h. in der Regel Bau von aktiven oder passiven Schallschutzmaßnahmen.

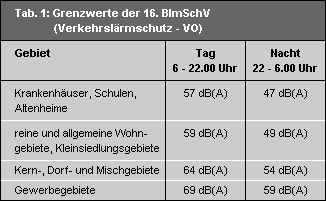

Tab. 1: Grenzwerte der 16. BImSchV (Verkehrslärmschutz - VO)
Tab. 1: Grenzwerte der 16. BImSchV (Verkehrslärmschutz - VO)
Bild: Umweltatlas Berlin

Für bestehende Straßen gibt es keine verbindlichen gesetzlichen Regelungen, die die Einhaltung bestimmter Lärmbelastungen vorschreiben. Bei Straßen in der Baulast des Bundes – in Berlin Autobahnen sowie Bundesfernstraßen – bestehen dagegen Lärmsanierungsmöglichkeiten nach den “Richtlinien für den Verkehrslärmschutz an Bundesfernstraßen in der Baulast des Bundes-VLärmSchR 97” durch eine freiwillige Verpflichtung des Bundesministers für Verkehr.

Lärmsanierung, insbesondere durch Schallschutzfenster, ist hiernach dann möglich, wenn der Beurteilungspegel einen der folgenden Richtwerte übersteigt. Die nach diesen Richtlinien möglichen Lärmsanierungsmaßnahmen sind in Berlin weitgehend umgesetzt.

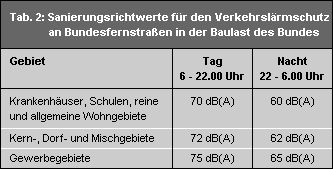

Tab. 2: Sanierungsrichtwerte für den Verkehrslärmschutz an Bundesfernstraßen in der Baulast des Bundes
Tab. 2: Sanierungsrichtwerte für den Verkehrslärmschutz an Bundesfernstraßen in der Baulast des Bundes
Bild: Umweltatlas Berlin

Eine analoge Regelung zur Lärmsanierung auf freiwilliger Basis gibt es seit kurzem auch für Bahnstrecken. Hier ist zunächst eine Lärmsanierung für Bereiche mit besonders hohen Belastungen beabsichtigt.

Unter bestimmten Voraussetzungen sind Schallschutzmaßnahmen im Bereich des Straßenverkehrs auch über straßenverkehrsrechtliche Maßnahmen nach § 45 StVO möglich. Danach kann die Straßenverkehrsbehörde straßenverkehrsrechtliche Anordnungen – wie z. B. LKW-Fahrverbot oder Geschwindigkeitsreduzierung zum Schutz der Wohnbevölkerung vor Lärm und Abgasen anordnen.
