Klimamodell Berlin - Analysekarten 2001

Datengrundlage

Die Anwendung numerischer Simulationsmodelle erfordert eine über das eigentliche Untersuchungsgebiet hinausgehende räumliche Erfassung der Grundlagendaten und meteorologischen Randbedingungen. Dadurch soll gewährleistet werden, dass sich das Modell ‘einschwingen’ kann, um am Rande des eigentlichen Projektgebietes möglichst realitätsnahe Zustände simulieren zu können (zur Methodik des hier verwendeten Klimamodells FITNAH vgl. (Methode). Daher untergliederte sich das Untersuchungsgebiet in das etwa 890 km² große Stadtgebiet von Berlin sowie einen rund 1650 km² großen Bereich des Umlandes. Zusätzlich wurde ein Vertiefungsgebiet definiert, in dem das Klimamodell FITNAH in einer 4-fach höheren Rasterauflösung angewendet wurde (vgl. Abbildung 1).

Klassifizierung der Landnutzung für die Modellanwendung
Abb.1: Klassifizierung der Landnutzung für die Modellanwendung. Es kommt ein Schlüssel mit 14 Nutzungsklassen zum Einsatz, der an die Erfordernisse des Modells FITNAH angepasst ist. Das rote Rechteck umgrenzt den Bereich des Vertiefungsgebiets für die Modellanwendung
Bild: Umweltatlas Berlin

Nur wenige der verwendeten Parameter für das Stadtgebiet Berlin wurden speziell für dieses Projekt erhoben, es handelte sich vielmehr um Datengrundlagen aus jahrelangen Arbeiten zum Umweltatlas und zum ISU Berlin, die für vielfältige Auswertungen und Berechnungen zur Verfügung stehen. Das Informationssystem Stadt und Umwelt der Senatsverwaltung für Stadtentwicklung enthält ca. 25 000 Einzelflächen in einem räumlichen Bezugssystems, die für die Berechnung der Klimagrößen des ISU zur Verfügung gestellt wurden:

  • Flächennutzung. Die Daten der Flächennutzung beruhen auf der Auswertung von Luftbildern, bezirklichen Flächennutzungskarten und weiteren Unterlagen für den Umweltatlas (vgl. Karte 06.01, SenStadtUm 1995b, 1995e und Karte 06.02, SenStadtUm 1995c, 1995f). Es werden etwa 30 Nutzungsarten unterschieden. Bis auf einzelne Nachträge gaben sie zum Zeitpunkt der Modellanwendung noch den Nutzungsstand von 1990 wieder (Fortschreibung auf den Datenstand Ende 2001 in Bearbeitung)
  • Stadtstrukturtypen (Karte 06.07, SenStadtUm 1995g). Eine weitere Verfeinerung dieser Daten fand über eine Sachdatenbasis statt, die typenspezifische Angaben zur Höhe der Gebäude und Vegetationsstrukturen innerhalb der einzelnen Stadtstrukturtypen enthält
  • Versiegelung (Karte 01.02, SenStadtUm 1995d).
  • Zur Verifizierung der Modellergebnisse wurden aus dem Bestand der existierenden Klimakarten und vorliegender Gutachten insbesondere ausgewählt:
  • Oberflächentemperaturen bei Tag und Nacht (Karte 04.06, SenStadt 2001d).
  • Bioklima bei Tag und Nacht (Karte 04.09, SenStadtUm 1998b).
  • Untersuchung lokalklimatische Situation Gleisdreieck (Vogt 2002a) und (Vogt 2002b).

Zusätzlich wurden etwa 700 Projektgebiete, die im Rahmen des städtebaulichen Flächenmonitoring der Senatsverwaltung für Stadtentwicklung für den Zeitraum 1990 – Ende 2002 erfasst wurden, in die geographische und die Sachdatenbasis eingearbeitet. Zur Bereitstellung der orographischen Eingangsparameter für die Berechnung des Wind- und Temperaturfeldes wurde auf der Grundlage der Höhenpunkte der Bohrpunktdatei der Landesgeologie Berlin (110 000 Punktdaten) ein gesondertes Geländehöhenmodell für Berlin generiert (Karte 01.08, SenStadtUm 1998a).
Um der hohen Modellauflösung im Vertiefungsgebiet gerecht zu werden, wurden für diesen Ausschnitt die Geometrie- und Sachdaten der Automatisierten Liegenschaftskarte ALK für die weitere Auswertung herangezogen. Die Liegenschaftskarte bildet als darstellender Tei des so genannten Liegenschaftsbuches neben den Flurstücken vor allem die Gebäude einschließlich ihrer Geschossanzahl flächenscharf ab und ist daher als Basisinformation zur Abbildung der Hochbaustrukturen gut geeignet (vgl. Abbildung 2).

Ausschnitt aus der Automatisierten Liegenschaftskarte
Abb. 2: Ausschnitt aus der Automatisierten Liegenschaftskarte (Angabe der Gebäudegeschosse in römischen Zahlen)
Bild: Umweltatlas Berlin

In die Basisgeometrie der Teilbaublöcke der Karte 1: 50 000 des ISU konnten so zusätzlich die Gebäudegrundrisse mit den aus dem ALK-Bestand abgeleiteten Gebäudehöhen integriert werden.

Zur Einbindung der Flächen außerhalb Berlins wurden folgende Datengrundlagen genutzt:

  • ATKIS (Amtlich-kartographisches Informationssystem). Das Kartenwerk umfasst die erste Realisierungsstufe des Basislandschaftmodells – DLM 25/1. Der Grunddatenbestand enthält verschiedene Objektarten und Attribute. Die Straßen, Wege, Eisenbahnen, Gewässer und Grenzen bilden eine geometrisch exakte Linienstruktur der Landschaft. Sie ist durch die flächenhaften Landschaftsteile, wie Wohnbauflächen usw., ausgefüllt
  • Die Geländehöhen wurden dem Datenbestand des CORINE -Projektes entnommen. Corine ist ein Synonym für “koordinierte Erfassung von Informationen über die Umwelt” und stellt ein von der Kommission der Europäischen Union im Jahr 1985 gegründetes Programm zur Erfassung von Umweltdaten dar.
Link zu: Vergrößern

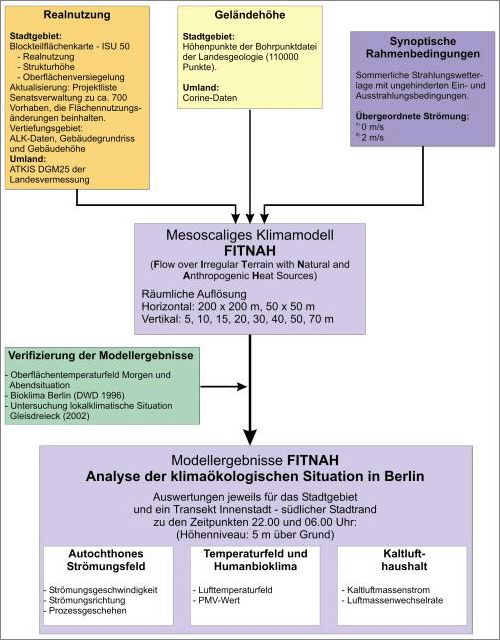

Abb. 3: Datenbasis und Datenfluss für die Anwendung des Klimamodells FITNAH
Bild: Umweltatlas Berlin
