Grundwassertemperatur 2015

Kartenbeschreibung

Temperaturprofile

Die Eindringtiefe der jahreszeitlichen Temperaturschwankungen und damit die Tiefenlage der neutralen Zone (NZ) wird maßgeblich durch die geogenen Faktoren wie den Grundwasserflurabstand, die thermische Leitfähigkeit und Wärmekapazität der Gesteine sowie die Grundwasserneubildung bestimmt. In Berlin liegt die neutrale Zone in Abhängigkeit von den oben genannten Verhältnissen in Tiefen zwischen ca. 15 und max. 25 m (Henning & Limberg, 2012).

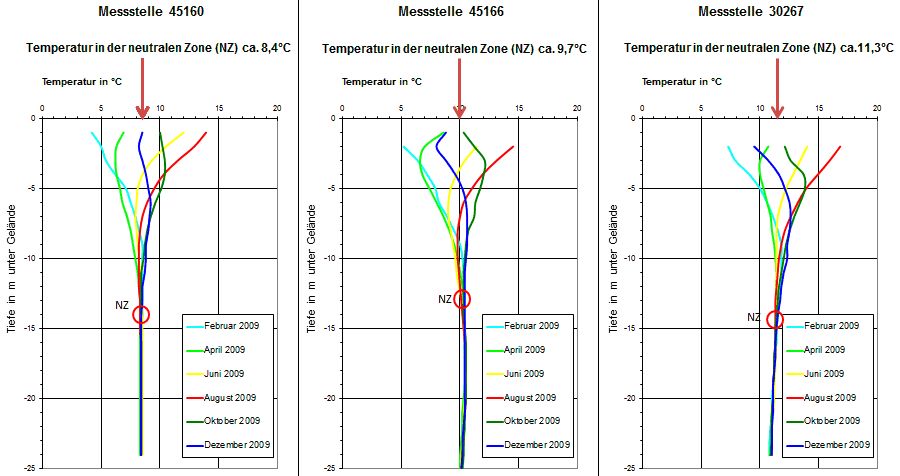

Bildvergrößerung: Abb. 5: Jahreszeitliche Temperaturschwankungen des Untergrundes in der ungesättigten und gesättigten Bodenzone, d. h. oberhalb und unterhalb des Grundwasserspiegels.
Abb. 5: Jahreszeitliche Temperaturschwankungen des Untergrundes in der ungesättigten und gesättigten Bodenzone, d. h. oberhalb und unterhalb des Grundwasserspiegels.
Bild: Umweltatlas Berlin

In Abbildung 5 ist für drei Spezial-Temperaturmessstellen in unterschiedlichen stadtklimatischen Zonen, die zeitliche Variation des Temperaturverlaufs in den ersten 40 m unter der Geländeoberkante im grundwasserungesättigten und -gesättigten Untergrund dargestellt. Der Grundwasserflurabstand beträgt in Abhängigkeit von der geomorphologischen Lage zwischen 5 und 10 m.

In Abhängigkeit vom jeweiligen Standort der Messstelle zeigen sich deutliche Unterschiede in den beobachteten Temperaturen sowie auch im Temperaturverlauf mit zunehmender Tiefe unterhalb der neutralen Zone zwischen ca. 10 und ca. 15 m Tiefe unter der Geländeoberkante.

Im oberflächennahen Bereich (< 5 m Tiefe) treten die niedrigsten Untergrundtemperaturen in der Regel im Frühjahr (Februar bis Mai) und die höchsten im Herbst (September bis Oktober) auf.

In der Tabelle 1 sind für die oben dargestellten Messstellen in einer tabellarischen Übersicht die Temperaturkennwerte gegenübergestellt, die aus Messungen im Beobachtungszeitraum zwischen Februar 2008 bis März 2010 resultieren (Henning & Limberg, 2012).

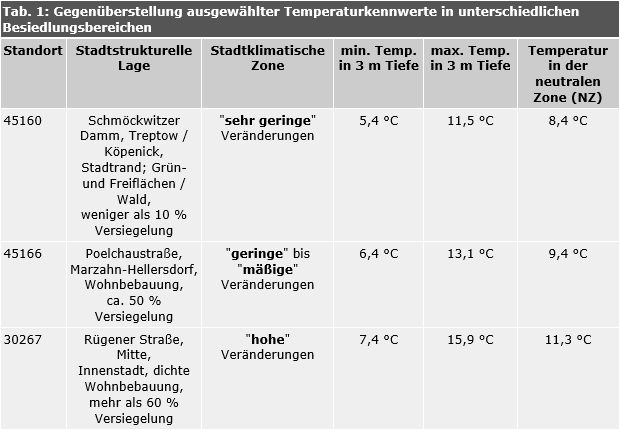

Bildvergrößerung: Tab. 1: Gegenüberstellung ausgewählter Temperaturkennwerte in unterschiedlichen Besiedlungs¬bereichen
Tab. 1: Gegenüberstellung ausgewählter Temperaturkennwerte in unterschiedlichen Besiedlungs¬bereichen
Bild: Umweltatlas Berlin

Aus Tabelle 1 ist zu ersehen, dass generell mit zunehmender Besiedlungsdichte, ausgedrückt durch die stadtstrukturelle Lage, eine Zunahme der Grundwassertemperaturen in der neutralen Zone (NZ) (vgl. Abb. 5) zu beobachten ist.
Es lässt sich grob folgende Einteilung für die unterschiedlichen Besiedlungsbereiche vornehmen (Tab. 2):

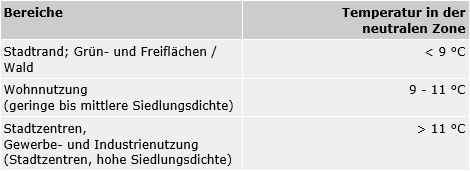

Tab. 2: Temperaturen in der neutralen Zone in Abhängigkeit von unterschiedlichen Besiedlungsdichten
Tab. 2: Temperaturen in der neutralen Zone in Abhängigkeit von unterschiedlichen Besiedlungsdichten
Bild: Umweltatlas Berlin

Die Abbildung 6 zeigt ein Beispiel für den Temperaturverlauf mitten in einer dichten Industrieansiedlung mit mehreren großen Abwärmeproduzenten; zudem liegt in unmittelbarer Nähe ein Oberflächengewässer (die Spree). Die höchsten Grundwassertemperaturen sind im Winter und die niedrigsten im Sommer zu beobachten. Da das Oberflächengewässer durch Kühlwassereinleitungen, insbesondere während der Wintermonate, stark erwärmt wird, erhöht sich durch infiltrierendes Oberflächenwasser auch die Grundwassertemperatur. Im Jahr 1991 war über das ganze Jahr in einer Tiefe zwischen 10 und 20 m unter Geländeoberkante eine Temperaturanomalie mit jahreszeitlichen Temperaturschwankungen von nur rd.. 1 K zwischen ca. 14,5 °C und ca. 15,5 °C zu beobachten.

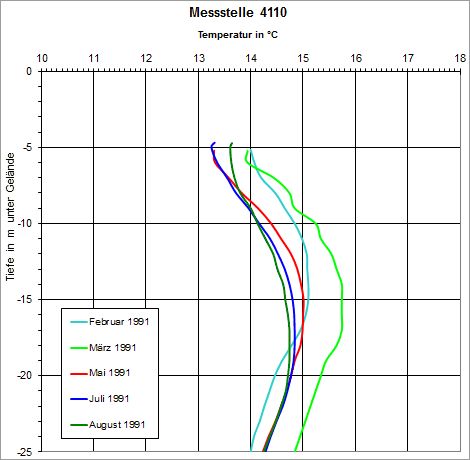

Abb. 6: Jahreszeitliche Temperaturschwankungen des Grundwassers in der Messstelle 4110, Wiesendamm in Spandau im Bereich einer dichten Industrieansiedlung mit mehreren großen Abwärmeproduzenten und im Einzugsbereich der Spree.
Abb. 6: Jahreszeitliche Temperaturschwankungen des Grundwassers in der Messstelle 4110, Wiesendamm in Spandau im Bereich einer dichten Industrieansiedlung mit mehreren großen Abwärmeproduzenten und im Einzugsbereich der Spree.
Bild: Umweltatlas Berlin

In der Abbildung 7 sind die Temperaturprofile von 5 ausgewählten Messstellen im Bezirk Berlin Mitte in einem Gebiet von ca. 3 × 3 km Fläche dargestellt, die in den Jahren 2012/13 gemessen worden sind. Die Abbildung zeigt eine deutliche Beeinflussung der Untergrundtemperatur bis in Tiefen von mehr als 100 m unter der Geländeoberfläche. Die gemessenen Temperaturen bewegen sich in einem Temperaturbereich zwischen 11 und 15 °C. Die Messstelle mit der stärksten Temperaturbeeinflussung liegt in der Nähe von einem Oberflächengewässer (zwischen Spree und Kupfergraben, violette Linie in der Abbildung 7).

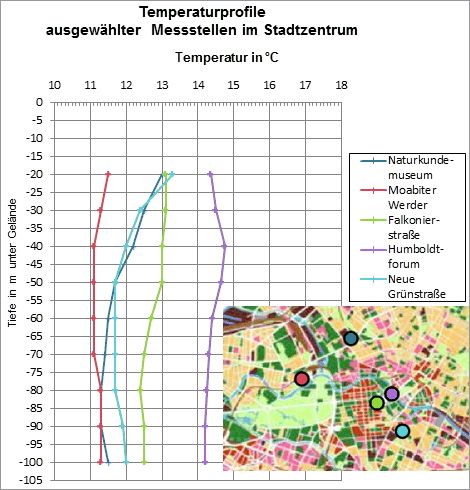

Abb. 7: Temperaturprofile von ausgewählten Messstellen im Stadtzentrum von Berlin (Bezirk Berlin Mitte).
Abb. 7: Temperaturprofile von ausgewählten Messstellen im Stadtzentrum von Berlin (Bezirk Berlin Mitte).
Bild: Umweltatlas Berlin

Die Auswertung von Langzeituntersuchungen an Messstellen im Innenstadtbereich zeigen nach Henning Energie- und Umweltberatung (2010), dass langfristig auch mit einer Beeinflussung der Grundwassertemperaturen in größeren Tiefen zu rechnen ist. Die Abbildung 8 kann dies beispielhaft an Temperaturprofilen verdeutlichen, die in einer Grundwassermessstelle zu unterschiedlichen Zeitpunkten aufgenommenen wurden.

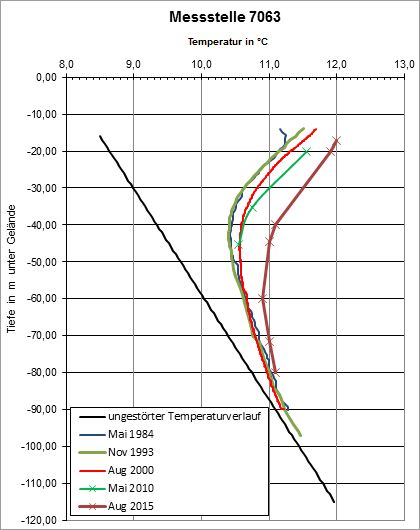

Abb. 8: Ergebnis einer Langzeittemperaturuntersuchung an der Messstelle 7063, Dieselstraße, in Neukölln.
Abb. 8: Ergebnis einer Langzeittemperaturuntersuchung an der Messstelle 7063, Dieselstraße, in Neukölln.
Bild: Umweltatlas Berlin

Die gemessenen Temperaturprofile in den Jahren 1984 und 1993 zeigen für die neutrale Zone in ca. 18 m Tiefe und dem tieferen Untergrund (mehr als 20 m Tiefe) in etwa den gleichen Temperaturverlauf. Ein Vergleich mit dem angenommenen „ungestörten“ Temperaturverlauf zeigt bis in rd. 70 m Tiefe einen deutlichen Anstieg der Untergrundtemperatur. In 40 m Tiefe beträgt dieser Temperaturunterschied ca. 1 K. Dieser bis Anfang der 1990er Jahre beobachtete Temperaturanstieg ist auf Veränderung des Lokalklimas durch vermutlich eine größere Wohnbebauung zurückzuführen, die in den 1960 bis 1970er Jahren in unmittelbarer Nähe errichtet worden ist. Der „ungestörte“ Temperaturverlauf wurde aus dem Bohrprofil, der für den Standort angenommenen mittleren Wärmestromdichte und der ungestörten mittleren Oberflächenjahrestemperatur theoretisch berechnet.

Zwischen 1993 und 2015 ist ein weiterer Temperaturanstieg in der neutralen Zone um ca. 0,7 K zu beobachten. Dieser Temperaturanstieg macht sich bis in Tiefen von rd. 80 m bemerkbar.

Da im Umfeld der Messstelle in diesem Zeitraum keine signifikanten Veränderungen durch z. B. Bebauung / Flächenversiegelung zu beobachten waren, die eine Veränderung des Lokalklimas bewirken können, besteht in diesem Fall wahrscheinlich ein Zusammenhang mit den Auswirkungen der allgemeinen Klimaerwärmung.

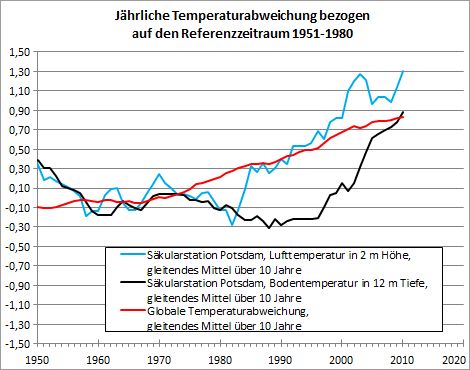

Abb. 9: Temperaturabweichung der Lufttemperatur und der Bodentemperatur in 12 m Tiefe an der Säkularstation Potsdam im Vergleich mit der globalen Temperaturentwicklung bezogen auf den Referenzzeitraum 1951 bis 1980.
Abb. 9: Temperaturabweichung der Lufttemperatur und der Bodentemperatur in 12 m Tiefe an der Säkularstation Potsdam im Vergleich mit der globalen Temperaturentwicklung bezogen auf den Referenzzeitraum 1951 bis 1980.
Bild: Umweltatlas Berlin

Die Abbildung 9 zeigt, dass seit Beginn der 1980er Jahre im Land Berlin und in dessen Umland ebenso wie auf globaler Ebene (rote Linie) ein deutlicher Anstieg der Lufttemperaturen zu beobachten ist. Dieser Temperaturanstieg von ca. 0,5 K im Jahr 1995 bzw. von mehr als 0,8 K im Jahr 2010 führt zu einer merklichen Störung des Temperaturgleichgewichts im oberflächennahen Untergrund, der auch unterhalb der neutralen Zone bei zahlreichen Messstellen im Land Berlin zu beobachten ist. Ein Beispiel dafür ist in Abbildung 10 dargestellt.

Die Bodentemperatur ist im Betrachtungszeitraum zwischen 1984 und 2015 in Potsdam in 12 m Tiefe um ca. 1,2 K gestiegen (blaue Linie). In Berlin ist der gleiche Trend zu beobachten:
In der Messstelle 7063 (grüne Linie) stieg im gleichen Zeitraum die Temperatur in 20 m Tiefe um ca. 0,8 K an.

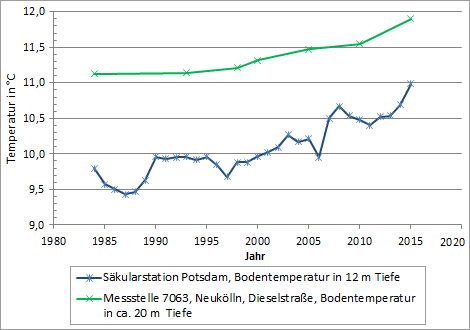

Abb. 10: Temperaturentwicklung an der Säkularstation Potsdam für die Bodentemperatur in 12 m Tiefe und für die Bodentemperatur in 20 m Tiefe an der Messstelle 7063, im Bezirk Neukölln, Dieselstraße, im Zeitraum zwischen 1984 und 2015.
Abb. 10: Temperaturentwicklung an der Säkularstation Potsdam für die Bodentemperatur in 12 m Tiefe und für die Bodentemperatur in 20 m Tiefe an der Messstelle 7063, im Bezirk Neukölln, Dieselstraße, im Zeitraum zwischen 1984 und 2015.
Bild: Umweltatlas Berlin

Kartenbeschreibungen

Allgemeines

In den Karten wird für das Land Berlin die Temperaturverteilung im Untergrund für fünf unterschiedliche Tiefen für die Bezugshorizonte 20 m, 40 m, 60 m, 80 m und 100 m unter Gelände und die Durchschnittstemperaturen für die Tiefenbereiche 0 bis 50 m und 0 m bis 100 m dargestellt. Es muss beachtet werden, dass die dargestellten Ergebnisse zur Temperaturverteilung nicht als punktbezogene Information, sondern als Tendenz zu verstehen sind, da die Isothermenverläufe in Abhängigkeit von der vorhandenen Messstellendichte relativ große Unsicherheiten aufweisen können. Dabei gelten die durchgezogenen Isothermen als weitestgehend gesichert, während die gestrichelten Isothermen als „vermutet“ einzustufen sind.

Die Kartenangaben zur Temperaturverteilung sollten immer dann verwendet werden, wenn keine für den Standort und repräsentative Temperaturmessungen vorliegen. Es ist zu beachten, dass die Ergebnisse einer Temperaturmessung immer nur exakt für das aufgenommene Tiefenprofil gelten. Je nach Variabilität der Standortcharakteristik können schon wenige 100 m weiter andere Bedingungen vorherrschen, die zu einer Temperaturänderung im Untergrund führen. Ohne Berücksichtigung der Veränderungen kann dies bei einer Übertragung auch auf dicht benachbarte Standorte zu einer teilweise erheblichen Fehleinschätzung der Temperaturverhältnisse führen.

Temperaturen 20 m unter Geländeoberkante

Die aktuelle geothermische Karte (Messung 2015) weist für den Bezugshorizont 20 m unter Geländeoberkante (Karte 2.14.1) teilweise deutliche Unterschiede zu der vorhergehenden Kartenausgabe von 2014 auf (Messung aus dem Jahr 2012). Diese sind u. a. darauf zurückzuführen, dass wesentlich weniger Messstellen für die Ermittlung der Temperaturverteilung mit einbezogen worden sind und im Vergleich zur letzten Messung aus dem Jahr 2012 in der Ausgabe 2014 bei einzelnen Messstellen signifikante Temperaturänderungen zu registrieren war bzw. Messwertkorrekturen durchgeführt werden mussten.

Grundsätzlich ist jedoch anhand der aufgeführten Karten eine erste Abschätzung der Temperaturverhältnisse an einem Standort für die Nutzung von geothermischer Energie möglich.

Generell ist ein tendenzieller Temperaturanstieg vom Stadtrand zum Stadtzentrum hin zu beobachten. Der Temperaturverlauf im Nordosten zeigt einen kontinuierlichen Anstieg zum Stadtzentrum hin, während sich das übrige Stadtgebiet durch das Auftreten mehrerer kleinerer positiver und negativer Temperaturanomalien auszeichnet.

Das stark bebaute und versiegelte Stadtzentrum wird 20 m unter Geländeoberkante (Karte 02.14.1) von einer 12,5 °C – Isolinie eingeschlossen. Die im Stadtzentrum zu beobachtende Wärmeinsel mit Temperaturen von mehr als 12,5 °C wird durch den Großen Tiergarten, einer großen Grünfläche im Innenstadtbereich, durchbrochen. Innerhalb dieser Wärmeinsel sind Temperaturanomalien mit Temperaturen von mehr als 13,5 °C zu beobachten.

Außerhalb des Stadtzentrums korrelieren positive Temperaturanomalien ebenfalls mit hoch versiegelten Bereichen wie Nebenzentren und Industriegebieten.

Unterhalb der ausgedehnten Waldgebiete im Stadtrandbereich von Südosten, Norden, Nordwesten und Südwesten sowie im Bereich des Grunewalds liegen die Temperaturen im Bereich von weniger als 10,5 °C. Die bisher beobachteten Temperaturanomalien im Stadtgebiet mit weniger als 10,5 °C,, wie z. B. der Britzer Garten oder das Tempelhofer Feld, beides Flächen mit einem hohen Vegetationsanteil, treten in der aktuellen Karte nicht auf. Die Ursache ist u. a. in der deutlich geringeren Messstellendichte zu suchen. In diesem Fall wurden im Einzugsbereich beider Flächen keine Messdaten erhoben. Generell ergeben sich im dicht besiedelten Innenstadtbereich gegenüber dem Freiland Temperaturerhöhungen im Grundwasser von mehr als 4 K.

Temperaturen 40 m, 60 m, 80 m und 100 m unter Geländeoberkante

Die weiteren Karten (Karten 02.14.3 – 02.14.6) zeigen die Grundwassertemperaturverteilung für die Bezugshorizonte 40 m, 60 m, 80 m und 100 m unter Geländeoberkante im Land Berlin. In diesen Tiefen ist eine Beeinflussung durch die täglichen und jahreszeitlichen Temperaturschwankungen ausgeschlossen. Es können sich jedoch in diesen Tiefen langfristig anhaltende u. a. anthropogen verursachte Temperaturänderungen, die z. B. durch eine veränderte bauliche Entwicklung oder klimatische Veränderungen verursacht werden, bemerkbar machen.

Solche Temperaturanomalien sind insbesondere im Innenstadtbereich im Bezirk Mitte, aber auch an der südlichen Stadtgrenze in Berlin Lichterfelde am Teltowkanal mit einer langen baulichen bzw. intensiven industriellen Nutzung zu beobachten (Grundwassertemperaturverteilung für die Bezugshorizonte 80 m und 100 m).

Andere Temperaturanomalien wie z. B. im Südwesten von Berlin an der Grenze zu Potsdam, im nördlichen Grunewald im Bereich des Erdgasspeichers und in Lübars an der nördlichen Grenze von Berlin sind mit geologischen Strukturen im tieferen Untergrund verknüpft. Bei den benannten Temperaturanomalien ist ein Zusammenhang mit den im Großraum Berlin bekannten Salzkissenstrukturen im tiefen Untergrund zu vermuten.

Auch die in der Ausgabe 2014 dargestellten Temperaturanomalien im tieferen Untergrund mit mehr als 80 m unter Geländeoberkante wie z. B. im Gebiet Rudow/Altglienicke im Südosten Berlins, in den Ortsteilen Lichtenberg, Marzahn und Hellersdorf im Osten von Berlin treten in der aktuellen Karte nicht auf. Auch in diesen Gebieten ist die Ursache in den fehlenden Messdaten zu suchen. Die Temperaturaussagen in diesen Bereichen sind weiterhin mit relativ großen Unsicherheiten behaftet.

Durchschnittstemperatur 0 m bis 50 m und 0 m bis 100 m unter Geländeoberkante

In Ergänzung zu den Karten für die Grundwassertemperaturverteilung für die unterschiedlichen Bezugshorizonte sind zusätzlich zwei Karten für die Durchschnittstemperaturen in den Tiefenbereichen 0 m bis 50 m und 0 m bis 100 m erstellt worden. Die beiden Karten dienen u. a. als Hilfsmittel für die Abschätzung der spezifischen Leistung von Erdwärmesonden.

Die Karte für den Tiefenabschnitt 0 m bis 50 m zeigt, dass insbesondere der stark bebaute Innenstadtbereich Durchschnittstemperaturen von mehr als 11 °C aufweist. In den Außenbezirken liegen die Durchschnittstemperaturen bei ca. 10 °C bzw. in den unbebauten Randbereichen bei ca. 9 °C.

Für den Tiefenabschnitt 0 m bis 100 m ist der Bereich mit Durchschnittstemperaturen von ca. 12 °C deutlich größer als im Tiefenabschnitt 0 m bis 50 m und umfasst den Innenstadtbereich und die unmittelbar angrenzenden städtischen Gebiete. In den Außenbezirken und Randbereichen von Berlin liegen die Durchschnittstemperaturen zwischen 10 °C und 11 °C.

Im Zusammenhang mit den beiden Karten wird darauf hingewiesen, dass aufgrund der lokalklimatischen Verhältnisse und der vorhandenen Messstellendichte die ausgewiesenen Durchschnitttemperaturen kleinräumig abweichen können. So ist in Gebieten mit hohen Grünflächenanteilen eine niedrigere Durchschnittstemperatur möglich, in stark industrialisierten Gebieten mit einer hohen Oberflächenversiegelung können auch höhere Durchschnittstemperaturen auftreten.

Zusammenfassung

Zusammenfassend ist festzustellen, dass sich im dicht besiedelten Innenstadtbereich gegenüber dem Freiland Temperaturerhöhungen im Grundwasser von mehr als 4 K ergeben können und dieses somit deutlich erwärmt ist. Es besteht ein eindeutiger Zusammenhang mit den stadtklimatischen Verhältnissen an der Oberfläche. Dies belegen auch die Ergebnisse der regelmäßigen Untersuchungen an ausgewählten Spezial-Temperaturmessstellen in unterschiedlichen stadtstrukturellen Lagen.

Allgemein zeigt die oberflächennahe Grundwassertemperaturverteilung im Land Berlin einen Zusammenhang mit der Verteilung von Industrieansiedlungen, größeren Baukörpern, Abwärmeproduzenten, Oberflächenversiegelung, Freiflächen und anthropogen erwärmter Oberflächengewässer (s. a. Henning, 1990). Unter Berücksichtigung des Grundwasserströmungsfeldes kann davon ausgegangen werden, dass diese Faktoren einen wesentlichen Einfluss auf die Veränderung der Grundwassertemperatur haben. Da es in der Stadt in der Regel zu einer Überschneidung dieser Faktoren kommt, überlagern sich die Einflussgrößen gegenseitig.

Auf Grundlage von Daten aus Langzeituntersuchungen kann gezeigt werden, dass aufgrund der fortschreitenden baulichen Entwicklung aber auch der allgemeinen klimatischen Veränderungen von einer weiteren tief greifenden Erwärmung des oberflächennahen (kleiner 20 m Tiefe) als auch des tieferen Untergrundes (bis 100 m Tiefe) und somit auch des Grundwassers auszugehen ist.
