Versorgungsbereiche Gebäudewärme / Überwiegende Heizungsarten 2000

Einleitung

Brennstoffarten zur Erzeugung von Gebäudewärme

Aufgrund der engen inhaltlichen Bezüge entstand ein gemeinsamer Text für die beiden Karten 08.01 Versorgungsbereiche Gebäudewärme (Ausgabe 2005) und 08.02 Überwiegende Heizungsarten (Ausgabe 2005).

Berlin ist das größte zusammenhängend bebaute Ballungsgebiet in der Bundesrepublik Deutschland. Auf einer Fläche von 889 km2 leben ca. 3,4 Millionen Einwohner (Stand Juni 2004). Die Entwicklung der Raumwärmeversorgung und die Verteilung der Brennstoffarten sind eingebunden in die Entwicklungsgeschichte der Stadt und geprägt von ihrer Sozial- und Baustruktur.

Im Zuge der Industrialisierung ab etwa 1875 und des damit einhergehenden raschen Bevölkerungszuwachses entwickelte sich Berlin um den alten Stadtkern innerhalb des heutigen S-Bahn-Ringes weitgehend zu einer Mietskasernenstadt. Am Innenstadtrand entstanden erste Siedlungen der Wohnungsbaugesellschaften. Im Außenbereich wurden Villenkolonien bzw. Gartenstadtprojekte errichtet. Bis zum Ende des 2. Weltkrieges bestimmte der Einsatz von Braun- und Steinkohle fast vollständig die Wärmeversorgung der Stadt.

Die Nachkriegsentwicklung war geprägt von großen Wiederaufbau- und Neubaumaßnahmen, die zunächst den Zeilenbau wiederverwendeten. In den 60er bis 80er Jahren entstanden sowohl im West- als auch im Ostteil der Stadt in den Außenbereichen Großsiedlungen und Trabantenstädte, in der Innenstadt bestimmten zunächst Abriss und Neubau die Wohnungsbauprogramme. Ab Mitte der 70er Jahre wurden vor allem in Wedding und Kreuzberg behutsame Formen der Stadterneuerung durchgeführt (vgl. Karte 06.07, SenStadt 2002). Der Einsatz verschiedener Brennstoffe zur Beheizung von Wohn- und Arbeitsstätten entwickelte sich in dieser Zeit in Ost- und West-Berlin unterschiedlich.

West-Berlin

Im Westteil von Berlin fand seit Beginn der 70er Jahre ein kontinuierlicher Ersatz von Kohle durch andere Energieträger statt. Die Ersatzstruktur war dabei abhängig von der Siedlungsstruktur: Vor allem in den Ein- und Zweifamilienhausbereichen im Außenbereich wird seitdem vorrangig mit leichtem Öl geheizt. Im Geschosswohnungsbau und bei der Arbeitsplatzbeheizung richtet sich die Art der Brennstoffe dagegen mehr nach der Nähe zu Versorgungsnetzen der leitungsgebundenen Energieträger bzw. dem Einsatz eigener ölbefeuerter Heizhäuser.

Die aufgrund der Insellage hohe Dichte mit Heizkraftwerken ermöglichte bis 1989 einen kontinuierlichen Ausbau der Fernwärmeversorgung durch die BEWAG, wenn auch der Vorrang der Stromversorgung dort bisher eine wärmetechnisch optimierte Planung verhinderte.

Ost-Berlin

Im Ostteil von Berlin wurden bis 1989 sowohl in den Ein- und Zweifamilienhausgebieten als auch in den mehrgeschossigen Altbauquartieren und im Bereich der Arbeitsstätten nahezu ausschließlich Braunkohle und Erdgas für die Beheizung verwendet. Etwa 60% der Wohnungen im Ostteil von Berlin waren 1989 mit Kohleeinzel- und Sammelheizungen versorgt; ca. 40% der Wohnungen wurden durch Fernwärme aus Heiz- und Heizkraftwerken versorgt. Aufgrund der Verwendungsbeschränkung in der ehemaligen DDR wurde Heizöl für den Wärmemarkt nicht eingesetzt.

Berlin nach 1989

Die bauliche Entwicklung des vereinigten Berlins durchlief nach 1989 verschiedene Phasen. Insgesamt wurden zwischen 1991 und 2000 in Berlin rund 150.000 Wohnungen neu gebaut. Etwa 60 % aller Neubauten wurden als kleinteilige Bestandsergänzungen errichtet. Bis 1992 wurden die im Bau befindlichen Plattenbausiedlungen im Ostteil der Stadt fertig gestellt. Im Westteil wurden in dieser Phase nur geringfügige Ergänzungen im Baubestand vorgenommen. 1993 bis 1997 wurden im Außenbereich, wie zum Beispiel auf ehemaligen Äckern in Karow-Nord, neue Vorstädte, sowie im Stadtzentrum zahlreiche Großprojekte, wie der Potsdamer Platz oder die Regierungsbauten errichtet. Seit 1997 ist der Wohnungsneubau im gesamten Ballungsraum rückläufig und hat für das Jahr 2003 infolge des Abbaus von Förderungen wieder in etwa das Niveau von 1991 erreicht. Der Eigenheimbau ist nach einem Maximum in den östlich Randbezirken und im Umland 1998 und 1999 ebenfalls leicht rückläufig. Große Teile der Innenstadt-Altbauquartiere im Ostteil der Stadt wurden ebenso, wie fast 80 % der Plattenbau-Großsiedlungen, mit Hilfe verschiedener Förderprogramme in der Bausubstanz und im Wohnumfeld saniert.

Energiepolitisch und damit auch von großem Einfluss auf den lokalen Wärmemarkt änderte sich die Situation nach 1989 radikal. Waren vorher – in West-Berlin aufgrund der Insellage, in Ost-Berlin aufgrund der zentralen Steuerung – festgelegte Versorgungsstrukturen, so verschlechterte sich mit der Wiedervereinigung die Übersichtlichkeit und Planbarkeit der Energieversorgung. So wurde Berlin sehr bald in überregionale Verbundnetze bei Strom und Gas integriert, 1997 erfolgte die vollständige Privatisierung des bisher mehrheitlich in staatlichem Besitz befindlichen Energieversorgers BEWAG und 1998 wurden mit der Energierechtsnovelle die Vorraussetzungen für einen veränderten Binnenmarkt bei Strom und Gas geschaffen (vgl. Bundesministerium für Wirtschaft und Arbeit 2004). Die Entwicklung bis Ende 2003 zeigt allerdings, dass die angestammten Energieversorger der Stadt, BEWAG und GASAG, weiterhin einen ganz überwiegenden Anteil an der Versorgung von Strom, Fernwärme und Gas innehaben.

Im selben Zeitraum seit 1989 hat der Senat von Berlin vielfältige energiepolitische Anstrengungen unternommen, lokal auf den weltweiten Klimawandel zu reagieren und damit auch Einfluss auf eine energetische Optimierung beim Einsatz von Heizenergie zu nehmen, u.a.:

  • Vorlage eines speziellen Gesetzes zur sparsamen sowie umwelt- und sozialverträglichen Energieversorgung und Energienutzung (vgl. Berliner Energiespargesetz – BEnSpG)
  • Vorlage eines Energieberichtes 1990-1996, der die Maßnahmen des Energiekonzeptes von 1994 evaluierte (vgl. Energiebericht 1990-1996)
  • Erarbeitung und Beschluss eines Landesenergieprogrammes 2000 – 2003, in dem auch die Erstellung und Fortschreibung dieser Umweltatlas-Karten als Beitrag zur Information der Öffentlichkeit festgelegt wurden (vgl. Landesenergieprogramm Berlin 2000 – 2003)
  • viele weitere Aktivitäten und Initiativen zur Reduzierung des Energieverbrauches und energetischen Optimierung der Gebäudewärmeversorgung (vgl. vertiefende Informationen unter „Klimaschutz – Schwerpunkte in Berlin“).

Den zeitliche Aspekt zur Umsetzung der staatlich geförderten und privaten bzw. gewerblichen Maßnahmen im Gebäudewärmebereich veranschaulicht eindrucksvoll ein Vergleich zwischen der letzten Erhebung 1994/95 und den Daten zum Heizenergieeinsatz im Jahre 2000 (vgl. Tab. 1).

Die Wirkung hausbrandbezogener Maßnahmen auf die Situation der Schadstoffimmission ist in Anbetracht der jeweils niedrigen Emissionshöhen höher als bei Industrie und Kraftwerken.

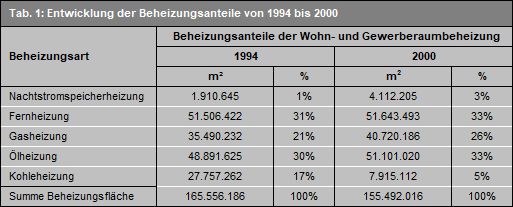

Tab. 1: Vergleich der Beheizungsanteile der Wohn- und Gewerberaumbeheizung 1994 und 2000

Tab. 1: Vergleich der Beheizungsanteile der Wohn- und Gewerberaumbeheizung 1994 und 2000

Die beheizte Fläche hat entsprechend Tabelle 1 zwischen 1994 und 2000 um rund 15 % zugenommen. Die Wohnfläche hat in diesem Zeitraum um rund 8% (1994: 118.255.000 m2) und die Zahl der Wohnungen (1994: 1.102.403) um ca. 10,2 % zugenommen. Über die Zunahme der Gewerbeflächen, die mit nicht genehmigungsbedürftigen Feuerungsanlagen beheizt werden und mindestens 15% der hier erfassten beheizten Fläche ausmachen, liegt keine Statistik vor.

Während 1994 die Energieversorgung einschließlich des Stromanteils noch erhebliche Unterschiede in beiden Stadthälften aufwies, sind diese Unterschiede in der Zeit bis zur aktuellen Darstellung für das Jahr 2000 in weiten Bereichen aufgehoben worden. Besonderen Anteil an dieser Angleichung hat die bemerkenswert starke Zunahme um fast 70 % bei den mit Erdgas beheizten Flächen, während die Zunahme bei den Fernheizungen mit ca. 25 % und bei den ölbeheizten Gebäuden mit rund 35 % deutlich geringer ausfällt.

Damit stellt die Gasversorgung mittlerweile mit rund 4.500 überwiegend gasbeheizten Blöcken mit Wohn- und Arbeitsstätten nach den vorrangig ölbeheizten Blöcken (etwa 6.700) den zweitgrößten Anteil noch vor der Fernwärme (rund 3.200 Blöcke).

Alle Energiearten konnten dabei ihren Versorgungsanteil vor allem im ehemaligen Ostteil der Stadt zu Lasten bisher mit Kohle beheizter Flächen ausbauen. Entsprechend gingen die kohlebeheizten Flächen von 1994 bis 2000 um etwa 75 % zurück und beheizen heute nur noch weniger als 5 % der Wohn- und Gewerberäume.

Die Anteile der Heizungsarten in den 12 Bezirken im Vergleich der beiden Erfassungszeitpunkte sind in der Abbildung 1 bzw. Abbildung 2 veranschaulicht. Insbesondere fällt auf, dass im Jahre 1994 in den östlichen Außenbezirken der Stadt (Treptow-Köpenick, Pankow, Lichtenberg, Marzahn-Hellersdorf) Ölheizungen noch einen verhältnismäßig geringen, Kohleheizungen hingegen hohen Anteil einnahmen. Dieses Verhältnis hat sich bis zum Beginn des neuen Jahrzehntes umgekehrt(weitere Informationen zur aktuellen Verteilung der Heizungsarten siehe Kartenbeschreibung).

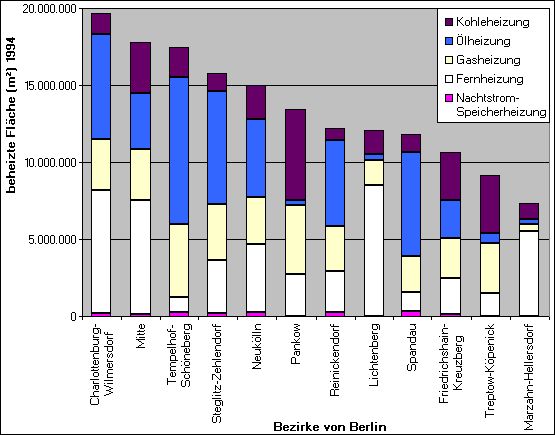

Abb. 1: Wohn- und Gewerberaumheizung pro Bezirk 1994

Abb. 1: Wohn- und Gewerberaumheizung pro Bezirk 1994

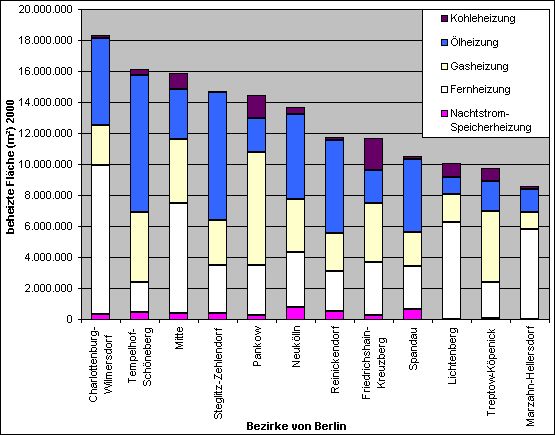

Abb. 2: Wohn- und Gewerberaumheizung pro Bezirk 1999/2000

Abb. 2: Wohn- und Gewerberaumheizung pro Bezirk 1999/2000

Berlin besitzt mit einer Leitungstrecke von über 7.300 km – die größten Anbieter sind die BEWAG mit 1.200 km sowie die GASAG mit 6.100 km – das umfangreichste Versorgungsnetz leitungsgebundener Energieträger in Westeuropa.

Die grundlegenden Veränderungen im Rahmen der Wärmeversorgung haben schon in der Vergangenheit zu einer deutlichen Entlastung der lufthygienischen Situation in der Stadt geführt. Die Werte aller direkt emittierten Schadstoffe der letzten 10 Jahre sind stark rückläufig. Beim Schwefeldioxid, das früher hauptsächlich aus Kraftwerken, Industrie und Kohleöfen stammte, ist dieser Rückgang am deutlichsten. Abbildung 3 zeigt die flächige Verteilung des SO2.

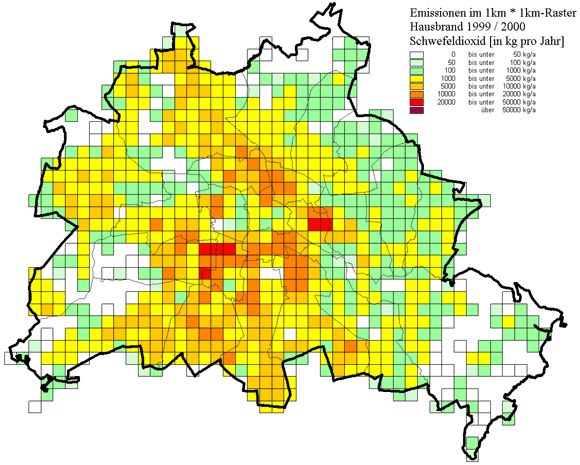

Abb. 3: Schwefeldioxidemissionen aus dem Hausbrand 2000

Abb. 3: Schwefeldioxidemissionen aus dem Hausbrand 2000

Während 1994 noch 42 km2 mit SO2-Emissionen > 20 t/km2/a berechnet wurden, waren dies entsprechend Abbildung 1 für den Zeitraum 2000 nur noch 6 Raster im selben Flächenbezug. Die verbliebenen Emissionsschwerpunkte des Hausbrandes sind weiterhin erwartungsgemäß die dichtbesiedelten Innenstadtbereiche, insbesondere Schöneberg und Friedrichshain, in denen gleichzeitig auch der höchste Anteil an Altbauten mit Öl- und Kohleheizung zu finden ist. Die ebenfalls relativ dicht besiedelten Baugebiete der Hochhausviertel Gropiusstadt, Märkisches Viertel, Hohenschönhausen und Marzahn fallen dagegen von ihren Emissionen her nicht auf, da hier flächendeckend mit Fernwärme geheizt wird. Die dabei entstehenden Emissionen sind den Heizkraftwerken zugeordnet und werden in der Karte 08.02.2 dargestellt.

Weitere ausführliche Informationen sind der Veröffentlichung zum aktuellen Hausbrand-Kataster 2000 zu entnehmen.

Kohlendioxid-Emissionen

Das seit einigen Jahren in den Mittelpunkt der Diskussion gerückte Kohlendioxid (CO2) lässt sich durch technische Maßnahmen nicht entscheidend reduzieren.

Ansatzpunkte für die Umsetzung des politischen Ziels einer 25 %-Minderung der Kohlendioxid-Emission pro Kopf der Bevölkerung bis 2010 sind die größtmögliche Effizienz im Hinblick auf den Wärme- und übrigen Energiebedarf und ein insgesamt ressourcenschonender Umgang mit allen Rohstoffen. Der Berliner Senat hat zu diesem Zweck bereits im Dezember 1994 das Energiekonzept Berlin beschlossen. Schwerpunkte des Berliner Konzepts sind u.a. die Reduzierung des Energieverbrauchs zur Wohnraum- und Arbeitsstättenbeheizung, hier insbesondere der öffentlichen Einrichtungen.

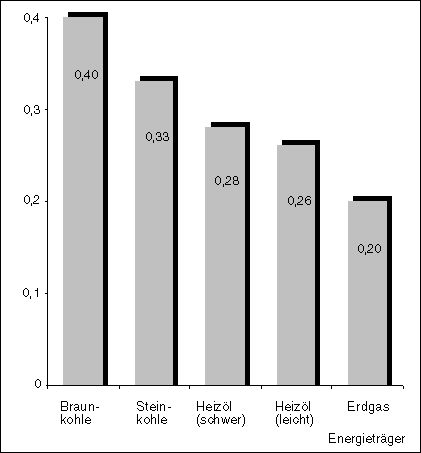

Abb. 4: CO2-Emissionen (kg) bei Brennstoffeinsatz von 1 kWh Primärenergie

Abb. 4: CO2-Emissionen (kg) bei Brennstoffeinsatz von 1 kWh Primärenergie

Der energiebedingte CO2-Ausstoß wurde bis 2000 um 14,0 % reduziert. Das war insbesondere durch den Ausbau der Kraft-Wärme-Kopplung, Energieeinsparungen im Gebäudebereich und erhöhte Energieeffizienz in der gewerblichen Wirtschaft realisierbar.

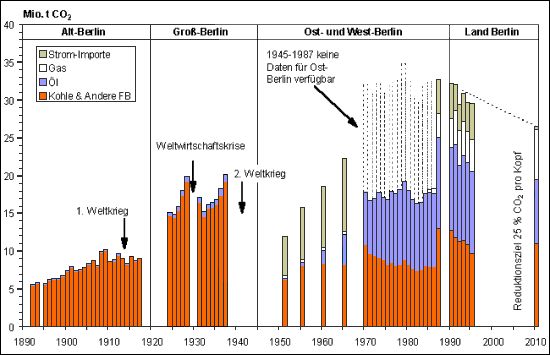

Abb. 5: CO2-Emissionen in Berlin

Abb. 5: CO2-Emissionen in Berlin

Inwieweit die weitere Verringerung der CO2-Emissionen Berlins entsprechend den Zielsetzungen des Landesenergieprogrammes auf einen temperaturbereinigten Wert 25,4 Mio. t CO2; im Jahre 2003 erreicht wurde, lässt sich erst nach Vorlage der entsprechenden Energiebilanz bewerten.

Das Berliner Energiekonzept beschreibt einen Weg, wie das Land Berlin bis zum Jahr 2010 die CO2-Emissionen um 25 % gegenüber dem Jahr 1990 aus eigener Kraft reduzieren kann. Wichtigster Sektor ist hierbei der Wohngebäudebereich und hier wiederum die energetische Modernisierung des Altbaubestandes. Das Land Berlin hat seit 1990 beispielhafte die Sanierung der Altbaubestände unterstützt. Im Zeitraum 1991 bis 2001 wurden insgesamt etwa 5 Milliarden EURO Fördermittel im Rahmen verschiedener Programme eingesetzt:

  • Heizungsmodernisierungsprogramm
  • Plattenbausanierungsprogramm
  • Programm Soziale Stadterneuerung und Leerstandsbeseitigung
  • Programm Stadtweite Maßnahmen
  • Programm Mietermodernisierung
  • Programm QUAB Wärmedämmung (Qualifizierung und Arbeitsbeschaffung)

Diese Programme zielten in ihrem energetischen Teil auf eine energetische Verbesserung der Gebäudehülle (Wärmedämmung, Fensteraustausch u.a.), auf eine Erhöhung der Effizienz der Wärmeversorgungsanlagen, auf eine Ablösung ineffizienter Einzelanlagen und die Ablösung der kohlenstoffreichen Energieträger Kohle und Heizöl zugunsten des Fernwärmeausbaues bzw. effizienter Nahwärmelösungen mit Erdgas und zielten auch auf die Nutzung erneuerbarer Energien.

Mit diesen Programmen wurde bereits über ein Drittel des gesamten Berliner Wohnungsbestandes und die Hälfte des Plattenbauten-Bestandes erfasst.

Im Ergebnis konnte bei den sanierten Plattenbauten der spezifische Wärmeverbrauch für die Raumwärme vielfach auf unter 100 kWh/m2a gesenkt werden (vorher etwa 200 kWh/m2a), auch für die sanierten Mauerwerksbauten konnten ähnlich niedrige Werte erreicht werden.

Gab es 1990 in über 400.000 Berliner Wohnungen Kohleeinzelöfen sind dies jetzt nur noch in etwa 80.000. Der Ausbau der Fernwärmeversorgung erfolgte von etwa 450.000 angeschlossenen Wohnungen auf jetzt 580.000 und der der modernen Gasheizung von 300.000 auf 460.000 Wohnungen.

Die Nutzung der Solarenergie wurde aus dem Nischendasein zu einer zu “beachtenden” Größe vorangebracht, indem rund 42.000 m2 Kollektorfläche für 2.780 solarthermischen Anlagen und rund 5,3 MWp (p bedeutet ‘peak’ für ‘Spitze’, also die Spitzenleistung bei voller Sonneneinstrahlung) für etwa 900 photovoltaische Anlagen realisiert wurden. Verglichen mit den mehr als 12.000 GWh Strom, die im Jahre 2000 den Endabnehmern zur Verfügung standen, bleibt die von Solaranlagen erzeugte Strommenge trotz dieser Zuwächse naturgemäß weiter im Promillebereich.

Konnte für Berlin inzwischen insgesamt eine CO2-Minderung von 15 % gegenüber 1990 erreicht werden, so kann die CO2-Minderung für den Wohngebäudebereich mit etwa 20 % eingeschätzt werden.

Weitere Informationen zu den einzelnen Handlungsfeldern können im Landesenergieprogramm selbst oder unter “Klimaschutz – Schwerpunkte in Berlin” nachgelesen werden.

Eine große Bedeutung für die Bereitstellung von Wärme haben in der Stadt neben den großen Heizkraftwerken der BEWAG die immer zahlreicheren Feuerungsanlagen für den Nahwärmebereich. Diese Blockheizkraftwerke fallen je nach thermischer Gesamtleistung und Brennstoffeinsatz u.U. unter die Genehmigungspflicht industrieller Anlagen und sind dann nicht mehr dem Hausbrandbereich zugeordnet. Im Jahre 2000 existierten rund 250 Genehmigungspflichtige Feuerungsanlagen. Da die Umweltfreundlichkeit der von diesen Anlagen bereitgestellten Fern- bzw. Nahwärme auch von den in den Erzeugeranlagen eingesetzten Brennstoffen abhängt, stellt Karte 08.02.2 für die größeren Anlagen der Versorger (mit mehr als 20 MW thermischer Leistung) den Brennstoffeinsatz im Wärmemarkt für 2000 dar.

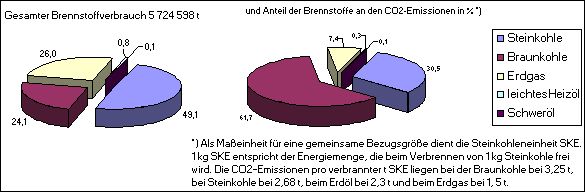

Abb. 6: Gesamter Brennstoffeinsatz und CO2-Emissionen in bedeutenden Berliner Heizkraftwerken im Jahr 2000

Abb. 6: Gesamter Brennstoffeinsatz und CO2-Emissionen in bedeutenden Berliner Heizkraftwerken im Jahr 2000

Die vorliegenden Karten 08.01 und 08.02 liefern über die Darstellung des derzeitigen Anteils der einzelnen Energieträger für Wohnraum- und Arbeitsstättenbeheizung im Gebäudeblock hinaus eine Hilfe für den weiteren Ausbau der Versorgungsgebiete mit Fernwärme und Erdgas. Für Neubaugebiete werden Anschlusspotenziale an bestehende Versorgungsnetze aufgezeigt.
