Gewässergüte (Chemie) 1991

Nährstoffbelastung der Oberflächengewässer: Methode

Umweltatlas-Methode

Die nach der ”Umweltatlas-Methode” berücksichtigten Parameter sollen die lokale und regionale Wasserqualität der Oberflächengewässer charakterisieren. Anders als bei der Gewässercharakterisierung nach der ”LAWA-Methode” (Länderarbeitsgemeinschaft Wasser 1991), bei der eine Vielzahl von Parametern zugrundegelegt und zu einer Gesamtbewertung zusammengefaßt wird, werden hier fünf der für die Eutrophierungs-Problematik der Berliner Gewässer maßgeblichen Parameter berücksichtigt und getrennt voneinander bewertet und dargestellt. Dies sind Orthophosphat-Phosphor, Ammonium-Stickstoff, Sauerstoff-Sättigungsindex, Sauerstoff-Minimum und Titer für Escherichia coli. Hiermit läßt sich das relativ kleine Untersuchungsgebiet Berlin differenziert und übersichtlich darstellen.

Die Klassifizierung erfolgt in Anlehnung an die Gewässergütekarte der Bundesrepublik Deutschland in vier Güteklassen mit drei Zwischenstufen. Die Klassengrenzen für die beiden Sauerstoff-Parameter wurden in Anlehnung an die in der Gewässergütekartierung der LAWA gewählten Klassen gesetzt. Die Konzentration der Nährstoffe Orthophosphat-Phosphor und Ammonium-Stickstoff wird den entsprechenden Güteklassen so zugeordnet, daß die Belastungsstufen der verschiedenen Parameter miteinander vergleichbar sind. Für das Algenwachstum ist der Phosphatgehalt im Gewässer der begrenzende Faktor. Die Schwelle zur Eutrophierung wird für rückgestaute Fließgewässer allgemein mit 0,01 – 0,03 mg/l angegeben. Der Wert 0,01 mg/l bildet daher die Obergrenze der Güteklasse 2 ”mäßig belastet”. Die Klassifikation für Ammonium-Stickstoff wurde aus dem Rheinbericht von 1978 übernommen, in dem Ammonium-Stickstoff bereits 7-stufig klassifiziert vorlag (IWAR 1978).

Da viele Gewässerabschnitte in Berlin als Badegewässer genutzt werden, findet der bakteriologische Parameter Escherichia coli hier Berücksichtigung bei der Darstellung der Gewässergüte.

In die vorliegende Karte wurden nur die wichtigsten Fließgewässer in Berlin sowie einige Brandenburger Fließstreckenabschnitte im direkten Umland von Berlin einbezogen. Die Gewässer wurden in 99 Abschnitte unterteilt, mit in der Regel jeweils einer Meßstelle in der Mitte des Streckenabschnittes. Die Untersuchungsergebnisse dieser Meßstellen wurden als repräsentativ für den gesamten Abschnitt angesehen.

Um den für belastete Gewässer besonders kritischen Zeitraum mit der größten biologischen Aktivität zu erfassen, wurden für die Darstellung die Werte des Sommerhalbjahres (1. 5. bis 31. 10.) berücksichtigt, und zwar für die Parameter Orthophosphat-Phosphor, Ammonium-Stickstoff und Sauerstoff-Sättigungsindex das Mittel des Sommerhalbjahres sowie für Sauerstoffgehalt und Titer für E. coli der jeweils ungünstigste Einzelwert in diesem Zeitraum.

Analog zu den früheren Darstellungen anderer Abflußjahre im Umweltatlas wurden die Meßergebnisse nach einer 7-stufigen Skala von ”praktisch unbelastet” bis ”übermäßig verschmutzt” bewertet und entsprechend farblich dargestellt.

Orthophosphat-Phosphor (PO4-P)

Phosphat kann im Wasser in verschiedenen Formen vorhanden sein; von den Pflanzen kann der Phosphor jedoch nur in Form des gelösten Orthophosphat-Ions aufgenommen und zum Aufbau körpereigener Biomasse genutzt werden.

Der überwiegende Teil der Phosphate in den Berliner Gewässern stammt aus den häuslichen Abwässern und hier vor allem aus dem Fäkalbereich. Die Verwendung von phosphathaltigen Reinigungsmitteln trägt ebenfalls zur Phosphatbelastung bei.

Ein großer Teil des in Berlin anfallenden Abwassers wird bereits heute in den Klärwerken durch biologische Phosphat-Elimination bzw. durch chemische Phosphatfällung weitgehend entphosphatet.

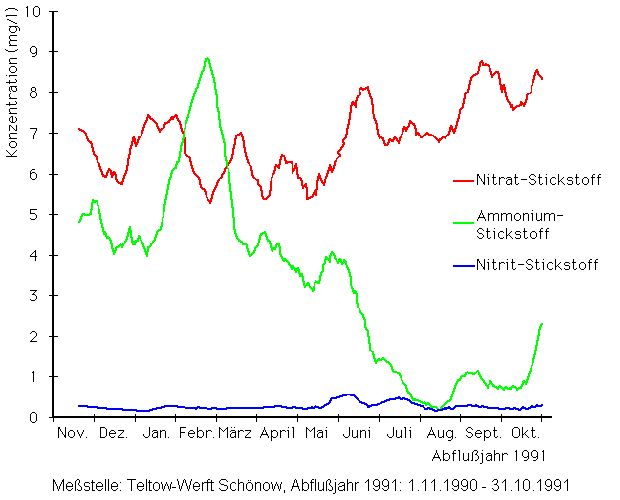

Bildvergrößerung: Abb. 1: Konzentration von Ammonium-Stickstoff, Nitrat-Stickstoff und Nitrit-Stickstoff im Abflußjahr 1991 im Teltowkanal (gleitendes Mittel über 20 Tage)
Abb. 1: Konzentration von Ammonium-Stickstoff, Nitrat-Stickstoff und Nitrit-Stickstoff im Abflußjahr 1991 im Teltowkanal (gleitendes Mittel über 20 Tage)
Bild: Umweltatlas Berlin

Ammonium-Stickstoff (NH4-N)

Neben den Phosphaten sind es vor allem die Stickstoffverbindungen, die den Nährstoffgehalt des Wassers bestimmen. Im Wasser ist Stickstoff sowohl in elementarer als auch in Form von anorganischen und organischen Verbindungen enthalten.

Der organisch gebundene Stickstoff liegt in den Gewässern in Form von Eiweißen vor, die aus abgestorbenen Organismen stammen. Pflanzen können den zum Aufbau ihrer körpereigenen Proteine erforderlichen Stickstoff normalerweise aber nur in Form von Nitrat- und Ammoniumionen aufnehmen. Die im Wasser vorhandenen Stickstoffverbindungen müssen deshalb zunächst entsprechend umgewandelt werden. Diese Aufgabe übernehmen Mikroorganismen, die dafür sorgen, daß die im Wasser vorhandenen Eiweißstoffe abgebaut werden. Andere Mikroorganismen wandeln das dabei entstehende Ammonium unter aeroben Bedingungen (bei Anwesenheit von Sauerstoff) über Nitrit schließlich zu Nitrat um.

In der Zeit mit einer hohen biogenen Aktivität (Frühjahr bis Herbst) verlaufen die Stoffumwandlungsprozesse im Gewässer schneller, so daß analog zum geringeren Ammoniumgehalt ein höherer Nitratgehalt im Gewässer vorliegt. Da Nitrit nur ein Zwischenprodukt bei dieser Umwandlung ist, bleibt der Nitritgehalt im Gewässer meist niedrig. Abbildung 1 zeigt die Gehalte von Ammonium, Nitrit und Nitrat an der Meßstelle Teltow-Werft Schönow. Die geschilderten Stoffumwandlungsprozesse im Gewässer werden an dieser Meßstelle jedoch durch die Einleitungen der Klärwerke maßgeblich beeinflußt. Die geringe Ammoniumbelastung im Sommer ist an dieser Probenahmestelle (hinter Klärwerkszulauf Ruhleben) vor allem auf die im Sommer bessere Reinigungsleistung der Klärwerke zurückzuführen. Die Tatsache, daß der Ammoniumgehalt im Sommer darüberhinaus stärker sinkt als der Nitratgehalt steigt, ist mit der Bindung von Nitrat durch die Algen erklärbar.

In den Berliner Gewässern stammt der überwiegende Teil der Stickstoffverbindungen aus den häuslichen Abwässern. Besonders belastend für den Sauerstoffhaushalt der Gewässer sind Klärwerke, über die ein hoher Anteil Ammonium-Stickstoff eingeleitet wird, da der Abbauprozeß bis zum Nitrat dann im Gewässer selbst stattfindet. Für die Umwandlung von 1 mg/l Ammonium-Stickstoff zu Nitrat-Stickstoff werden ca. 4,4 mg/l Sauerstoff benötigt.

Sauerstoff-Sättigungsindex

Der Gehalt an gelöstem Sauerstoff im Gewässer wird vor allem von der Wassertemperatur beeinflußt; mit zunehmender Wassertemperatur nimmt die Aufnahmefähigkeit des Wassers für Sauerstoff ab.

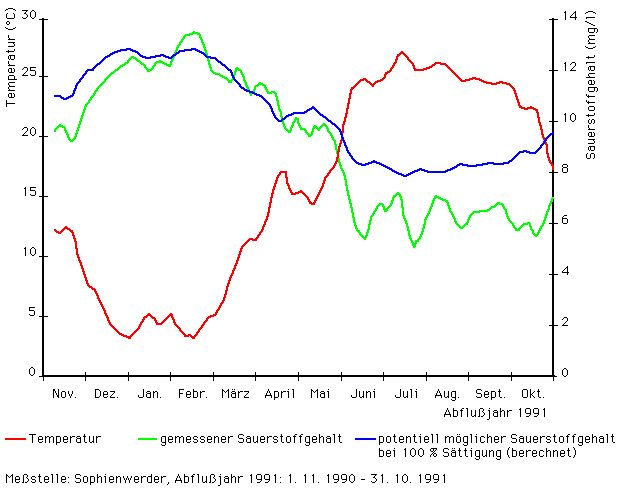

Bildvergrößerung: Abb. 2: Wassertemperatur und Sauerstoffgehalt im Abflußjahr 1991 in der Spree (gleitendes Mittel über 10 Tage)
Abb. 2: Wassertemperatur und Sauerstoffgehalt im Abflußjahr 1991 in der Spree (gleitendes Mittel über 10 Tage)
Bild: Umweltatlas Berlin

Neben hohen Temperaturen im Sommer führt die Aufwärmung der Gewässer durch Kühlwassereinleitungen zu einer weiteren Belastung des Sauerstoffhaushaltes: Alle chemischen und biologischen Prozesse werden beschleunigt; der Sauerstoffbedarf steigt, während die Aufnahmefähigkeit von Sauerstoff sinkt. Gerade langsam fließende und eine große Oberfläche bildende, seenartig erweiterte Fließgewässer weisen dann zunehmend kritische Sauerstoffgehalte auf.

Der Sauerstoff-Sättigungsindex gibt an, wieviel Prozent der physikalisch möglichen Sauerstoffsättigung zum Zeitpunkt der Probenahme erreicht wird. In unbelasteten Gewässern treten normalerweise keine größeren Schwankungen beim Sauerstoff-Sättigungsindex auf und der Sauerstoffgehalt entspricht etwa dem theoretisch möglichen (Sauerstoff-Sättigungsindex ca. 100 %). Da bei den meisten Abbauvorgängen im Gewässer Sauerstoff verbraucht, bei starkem Algenwachstum über die Photosynthese aber Sauerstoff produziert wird, können in nährsalzreichen Gewässern beträchtliche Schwankungen auftreten. So sind nicht nur geringe Sauerstoff-Sättigungsindizes, sondern auch ein starker biogener Sauerstoff-Eintrag und damit eine Sauerstoff-Übersättigung ein Indiz für eine Gewässerbelastung.

Abbildung 2 zeigt für das Abflußjahr 1991 den Verlauf von Wassertemperatur und gemessenem Sauerstoffgehalt beispielhaft für die Meßstelle Sophienwerder (Spree). Daneben wurde der aufgrund der Temperatur mögliche Sauerstoffgehalt bei 100 % Sättigung abgebildet, um Über- und Untersättigung sichtbar zu machen. Während im Winter und Frühjahr der gemessene Sauerstoffgehalt im wesentlichen dem aufgrund der Temperatur zu erwartenden entspricht, ist das Wasser im Sommer nicht gesättigt, was auf das Überwiegen von Sauerstoff verbrauchenden Abbauvorgängen im Sommer zurückgeführt werden kann.

Sauerstoff-Minimum

Der für die Atmung aller Organismen notwendige Sauerstoff wird dem Wasser über die Luft bzw. durch die Photosynthese der Wasserpflanzen zugeführt. Der Sauerstoffgehalt belasteter, langsam fließender Gewässer unterliegt damit nicht nur klimatischen (Windgeschwindigkeit, Temperatur, Lichteinstrahlung usw.), sondern auch jahres- und tageszeitlichen Schwankungen, die auf übermäßiges Algenwachstum zurückzuführen sind. Zusätzlicher Sauerstoff durch die Assimilationstätigkeit der Algen kann aber nur in den oberen Wasserschichten erzeugt werden. Maßgebend ist die Eindringtiefe des Sonnenlichts in ein Gewässer.

Die einzelnen Fischarten benötigen für ihre Lebensfähigkeit jeweils bestimmte Umweltbedingungen. Hierzu gehört auch ein Mindestgehalt an gelöstem Sauerstoff, der im Gewässer nicht unterschritten werden darf.

Besonders kritische Sauerstoffverhältnisse können sich stets bei Gewässern mit großen Regenwasser- oder Mischwassereinleitungen nach Starkregenfällen einstellen. Die mit dem Einleitungswasser eingebrachten organischen Stoffe werden im Gewässer mit Hilfe von Bakterien unter erheblichem Sauerstoffbedarf abgebaut. Hierbei kann mehr Sauerstoff im Gewässer verbraucht werden als über die Luft und durch biogene Produktion wieder ergänzt werden kann. Sinkt der Sauerstoffgehalt unter eine bestimmte Grenze (ca. 4 mg/l für Karpfenfische) ist ein für Fische kritischer Zustand erreicht. Bei einer weiteren Abnahme des Sauerstoffgehalts kommt es zum Fischsterben.

Die komplexen und rasch ablaufenden Wechsel im Sauerstoffhaushalt in Gewässern mit hohen Nährstofffrachten und intensiver Phytoplanktonentwicklung lassen sich durch monatliche bzw. 14-tägige Messungen nur unvollständig erfassen. Die an den kontinuierlichen Untersuchungsstellen gemessenen, teilweise erheblichen tageszeitlichen Schwankungen im Sauerstoffgehalt spiegeln die angespannten Sauerstoffverhältnisse der Berliner Gewässer wider.

Titer für Escherichia coli

Zur Kontrolle der bakteriologischen Beschaffenheit eines Gewässers – insbesondere um die Eignung als Badegewässer zu prüfen – werden Untersuchungen auf Escherichia coli (E. coli) durchgeführt.

E. coli selbst ist in der Regel kein Krankheitserreger; sein Vorkommen gibt jedoch einen Anhalt über die Belastung eines Gewässers mit tierischen und menschlichen Fäkalien. Sind viele Coli-Bakterien enthalten, so liegt eine starke Belastung mit Fäkalwasssern vor; d.h. die Wahrscheinlichkeit, daß auch Krankheitskeime vorhanden sind, steigt mit der Zunahme von E. coli. Angegeben wird bei der Bestimmung diejenige Menge Wasser, in der gerade noch das Bakterium E. coli nachgewiesen werden kann (Coli-Titer).

Für Oberflächengewässer, die zum Baden geeignet sind, gilt nach der EG-Badewasserrichtlinie ein E. coli-Titer von 10-1 ml als gerade noch tolerabel.

Chlorophyll a

Ergänzend zur Darstellung der Gütebeschaffenheit der Berliner Gewässer nach dem Umweltatlas-Verfahren ist im Hinblick auf das Hauptproblem in den Berliner Gewässern – die hohe Nährstoffbelastung – gesondert der Chlorophyll a-Gehalt der Gewässer dargestellt.

Chlorophyll a ist der blaugrüne Anteil des Chlorophyll (Blattgrün). Die Bestimmung des Chlorophyll a-Gehaltes im Gewässer gibt Hinweise auf die Algendichte. Als absolutes Maß für die Phytoplanktonbiomasse kann der Chlorophyll a-Gehalt nicht gelten; jedoch gibt dieser Pigmentgehalt gemeinsam mit anderen Biomasse- und Bioaktivitätsparametern Auskunft über das mengenmäßige Vorkommen und die potentielle Stoffwechselleistung des Phytoplanktons in Gewässern.

Die Pigmentausbeute der im Frühjahr und Spätherbst auftretenden Kieselalgen liegt bei gleicher Wellenlänge im Meßverfahren etwas höher, als bei den sich vorwiegend im Sommer bildenden Blaualgen. An speziellen Meßpunkten ist daher der Vergleich der Chlorophyll a-Werte mit den über Zählung ermittelten Algenbiomassen geboten.

Die Entwicklung der Phytoplankton-Zusammensetzung ist jahreszeitlich unterschiedlich und hängt von verschiedenen Faktoren ab, u.a. Temperatur, Lichteinstrahlung, Zooplankton-Entwicklung und Nährstoffangebot/-zusammensetzung. Während sich im Frühjahr vorwiegend die Kieselalgen (Bacillariophyceae) entwickeln, bestimmen im Hochsommer überwiegend die Blaualgen (Cyanophyceae) die Zusammensetzung des Phytoplanktons (vgl. Abb. 3). Gerade die hohen Temperaturen und die intensive Lichteinstrahlung im Hochsommer begünstigen das Algenwachstum. Bei gleichzeitigem Überangebot an Nährstoffen im Gewässer kann es dann zur Massenentwicklung der Algen kommen.

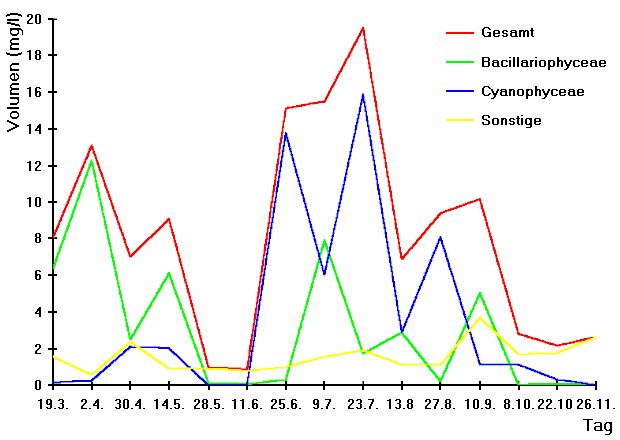

Bildvergrößerung: Abb. 3: Phytoplanktonentwicklung im Müggelsee (Seemitte) 1991
Abb. 3: Phytoplanktonentwicklung im Müggelsee (Seemitte) 1991
Bild: Umweltatlas Berlin

Das vornehmlich in den Monaten Mai/Juni auftretende Phytoplanktonminimum hängt von vielen Faktoren ab, wie Witterung, Algenarten-Zusammensetzung und insbesondere von der Zooplankton-Struktur. Wird die Frühjahrsalgengemeinschaft von freßbaren Arten (v.a. Kieselalgen) dominiert, kann es zu einer Massenentwicklung des Zooplanktons kommen, das in der Lage ist, große Mengen an Algenbiomasse zu filtrieren. Somit wird eine hohe Sichttiefe erreicht (vgl. Abb. 4). Dieses ”Klarwasserstadium” wird verstärkt in den Gewässern der Spree, der Oberhavel und teilweise in der Unterhavel beobachtet, nicht aber in den Gewässern der Dahme, wo bereits im Frühjahr fädige, kaum freßbare Blaualgen auftreten.

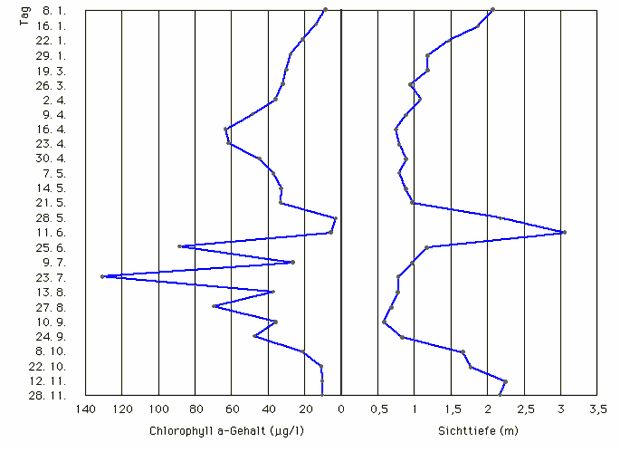

Bildvergrößerung: Abb. 4: Chlorophyll a-Gehalt und Sichttiefe im Großen Müggelsee (Seemitte) 1991
Abb. 4: Chlorophyll a-Gehalt und Sichttiefe im Großen Müggelsee (Seemitte) 1991
Bild: Umweltatlas Berlin

Für die Kartendarstellung wurden die Meßwerte der Monate April bis September 1991 berücksichtigt. Für die einzelnen Gewässerabschnitte sind neben dem Mittelwert das Maximum und Minimum dieses Zeitraumes dargestellt. Die Bänder für die Mittelwertdarstellung der Monate April bis Juni sowie Juli bis September sollen einerseits die Frühjahrs-, andererseits die Hochsommerentwicklung des Phytoplanktons widerspiegeln. Da die Algenentwicklung u.a. die Trübung des Wassers beeinflußt, ist im 6. Band die Sichttiefe (Mittelwert des Sommerhalbjahres, April bis September) dargestellt.

Die Meßwerte wurden einer 7-stufigen Bewertungsskala zugeordnet. Der für die Berliner Gewässer als Sanierungsziel betrachtete Wert von max. 30 µg Chlorophyll a pro Liter wird als oberer Wert der Güteklasse 1 bis 2 angesehen. Für die Güteklassen 1 bis 3 erfolgt eine lineare Einteilung der Meßwerte; die Abkehr von der linearen Einteilung in der Güteklasse 3 bis 4 erfolgt aufgrund einer größeren Ungenauigkeit des Meßverfahrens bei hohen Meßwerten.
