Straßenverkehr - Emissionen und Immissionen 2002

Einleitung

Ausgangslage

In der Vergangenheit stand die Senkung von Industrie- und Hausbrandemissionen im Zentrum der Luftreinhalteplanung. In diesen Bereichen konnten bedingt durch umfangreiche Sanierungserfolge und Stilllegungen große Minderungen der emittierten Luftschadstoffe erreicht werden. Verbesserungen wurden auch im Verkehrsbereich erzielt. Dessen ungeachtet ist – nicht nur in Berlin – der Verkehr die größte Einzelquelle für die aktuelle und zukünftige Luftschadstoffbelastung und damit das entscheidende Handlungsfeld der Luftreinhalteplanung.

Die Raum- und Siedlungsstruktur in Berlin-Brandenburg ist infolge der historischen Entwicklungsbedingungen noch “verkehrssparsam” organisiert. Keine andere Region Deutschlands erreicht auch nur annähernd so günstige Voraussetzungen. Besondere Merkmale in Berlin sind die ausgeprägte polyzentrale Struktur, hohe Nutzungsdichten in der inneren Stadt und in Zentren der äußeren Stadt mit intensiver groß- und kleinräumiger Nutzungsmischung sowie eine im Großstadtvergleich sehr geringe Suburbanisierung; nur 20 % der Bevölkerung wohnen im Umland. Große Teile der peripherie-typischen Stadtstruktur liegen allerdings seit Bildung der Einheitsgemeinde “Groß-Berlin” im Jahre 1920 innerhalb der verwaltungsmäßigen Stadtgrenzen von Berlin.

Seit 1990 erleben die Stadt und ihr engerer Verflechtungsraum mit Brandenburg erhebliche Veränderungen ihrer räumlichen Strukturen: Die Verteilungen von Bevölkerung, Betrieben und Arbeitsplätzen, wichtigen Orten des Einkaufs und der Freizeitaktivitäten bildeten sich, insbesondere im Ostteil der Stadt und im Umland neu heraus. Die Veränderungsdynamik hält unter Abschwächung an.

Die Stadt Berlin ist seit der Vereinigung mit einer erheblichen Zunahme des Verkehrs konfrontiert. So hat alleine die Zahl der in Berlin zugelassenen Kraftfahrzeuge seit 1989 um 45 % auf nunmehr 1.534.530 Kraftfahrzeuge zugenommen (alle angemeldeten Kraftfahrzeuge nach Landesamt für Bürger- und Ordnungsangelegenheiten (LABO) zum 31.12.2004, KFZ im Verkehr ohne Anhänger und stillgelegte KFZ und Anhänger 1.263.203).

Auch für die Zukunft wird ein weiteres Verkehrswachstum, insbesondere beim belastungsintensiven Straßen-Güterverkehr erwartet.

Diese weitreichenden Veränderungen sind noch nicht abgeschlossen. Die Zunahme des Verkehrs wird u.a. durch den kontinuierlichen Ausbau des gemeinsamen Lebens- und Wirtschaftsraumes Berlin-Brandenburg bestimmt, durch die Intensivierung der internationalen Wirtschaftsverflechtungen und in Berlin besonders durch die sich weiter verstärkenden Verflechtungen mit Ost-Europa.

Beitrag des Kraftfahrzeugverkehrs zu den Luftschadstoffkonzentrationen, Verursacher und Trends

In Berlin ist der Kraftfahrzeugverkehr seit einigen Jahren in wesentlichen Problembereichen ein erheblicher Verursacher nicht nur der Lärmimmissionen (siehe auch Karte 07.02 Straßenverkehrslärm (Ausgabe 2005)), sondern auch der Luftverschmutzung, insbesondere seit die anderen Verursachergruppen in ihrem Beitrag zur Luftverschmutzung in Berlin wesentlich reduziert wurden. Tabelle 1 fasst die Emissionen aller Berliner Verursachergruppen für die Hauptschadstoffe seit 1989 zusammen.

Seit dem Fall der Berliner Mauer im Jahre 1989 sind viele Industriebetriebe saniert oder stillgelegt worden und die Braunkohle als Brennstoff für die Öfen zur Beheizung der Berliner Wohnungen ist durch Heizöl-, Erdgas- oder Fernwärmeheizungen verdrängt worden. Während im Jahre 1989 noch der Hausbrand und die Industrie bedeutende Quellgruppen für die Schwefeldioxid- und Feinstaubbelastung waren, sind deren Emissionen stark vermindert worden. Auch zwischen 2000 und 2002 sind die Gesamtemissionen von Stickoxiden um fast 25 % und beim Feinstaub um über 10 % zurückgegangen.

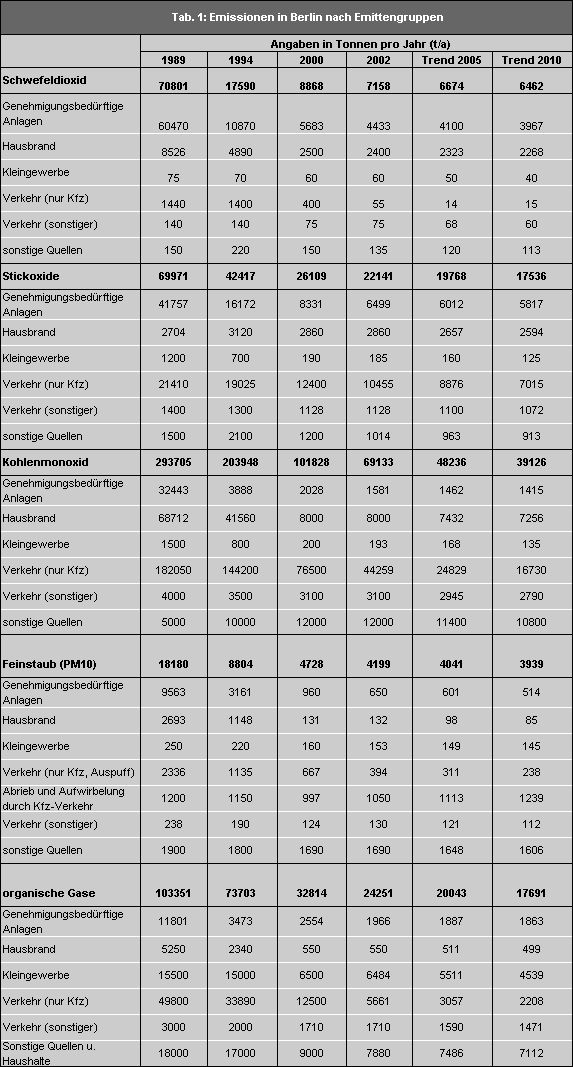

Tab. 1: Emissionen in Berlin nach Emittentengruppen 1989 bis 2010 (Trend)

Tab. 1: Emissionen in Berlin nach Emittentengruppen 1989 bis 2010 (Trend)

Auch die Feinstaubemissionen aus dem Auspuff der Kraftfahrzeuge sind von 1989 bis 2002 um mehr als 80 % vermindert worden. Dies stimmt sehr gut mit den Messungen des in den Straßenschluchten gemessenen Dieselruß – dem Hauptbestandteil der Partikelemission aus dem Auspuff – überein: die gemessene Ruß-Konzentration ist in der Frankfurter Allee im Berliner Bezirk Friedrichshain an der Messstelle 174 des Berliner Luftgütemessnetzes BLUME innerhalb der letzten 6 Jahre um fast 40 % gesunken. Aber da sich die Feinstaubemission durch Abrieb und Aufwirbelung des Straßenverkehrs in dieser Zeit kaum vermindert hat, ist der Straßenverkehr nach den sonstigen Quellen der Hauptverursacher von Feinstaub in Berlin. Der Straßenverkehr hat einen Anteil von 34 % an den Feinstaubemissionen in Berlin, während die sonstigen Quellen 40% verursachen.

Bei den Stickoxiden hat zu Beginn der 90-er Jahre der Straßenverkehr die Industrieanlagen als Hauptverursacher bei den Berliner Quellen abgelöst. Der Straßenverkehr hat 2002 einen Anteil von 47 % an den Stickoxidemissionen in Berlin, während die Industrieanlagen 29 % der Gesamtmenge emittieren.

Vergleichsweise besonders hoch sind die vom Kraftfahrzeugverkehr verursachten Belastungen in der Innenstadt, wo auf etwa 100 km² Fläche über 1 Mio. Menschen leben. Gerade hier würden unter gleichbleibenden (Trend-) Bedingungen Flächenbedarf und Flächenkonkurrenz eines wachsenden Kfz-Verkehrs zunehmen. Gerade der Straßengüterverkehr wird hier (unter gleich bleibenden Bedingungen) auf zunehmende Kapazitätsengpässe im Straßenraum stoßen.

Um auf diese zum Teil stadtunverträglichen und gesundheitsrelevanten Entwicklungen Einfluss zu nehmen, wurden für Berlin zwei Planungsstrategien erarbeitet, die sich gegenseitig ergänzen:

Mit dem Stadtentwicklungsplan Verkehr hat der Berliner Senat (mit Beschluss vom 8. Juli 2003) ein Handlungskonzept vorgelegt, das die möglichen und notwendigen Schritte zur weiteren Entwicklung der Berliner Verkehrssysteme für die nächsten Jahre mit einer langfristigen strategischen Orientierung verbindet. Kern des Handlungskonzeptes bildet ein Katalog von Maßnahmen, die zuvor in ihrer Wirksamkeit, Akzeptanz und Finanzierbarkeit umfassend untersucht und abgestimmt wurden. Die Untersuchungen zum Luftreinhalteplan Berlin stützen sich, soweit dies die zukünftige Entwicklung des Verkehrs in Berlin und dem Umland betrifft, auf dieses langfristige Handlungskonzept.

Eine der zentralen Teilstrategien des Stadtentwicklungsplans Verkehr „Gesundheit und Sicherheit“ berücksichtigt bereits eine Reihe von wichtigen Maßnahmen zur Begrenzung des Kfz-Verkehrszuwachses und der damit verbundenen Wirkungen bezüglich der Senkung der Luftschadstoff- und Lärmbelastung im Hauptverkehrsstraßennetz.
Die Umsetzung der Maßnahmen des Stadtentwicklungsplans Verkehr ist bis 2015 vorgesehen.

Der von der EU geforderte, standardisierte Luftreinhalteplan wurde vom Berliner Senat im August 2005 beschlossen.

Entsprechend den europaweiten Vorgaben müssen im Luftreinhalteplan Angaben

  • zu den Schadstoffmessungen,
  • zu den Ursachen für hohe Schadstoffbelastungen,
  • zur Anzahl und Höhe der Überschreitung der Grenzwerte,
  • zu den Schadstoffemissionen und dem Anteil der verschiedenen Verursacher (z.B. Industrie, Gewerbe, Hausheizung, Verkehr) an der Immission,
  • zu den Maßnahmen und einem Zeitplan zur Umsetzung,
  • sowie eine Prognose der damit erzielbaren Verbesserung

gemacht werden.

Der vorliegende Luftreinhalteplan gibt Aufschluss über die rechtlichen Rahmenbedingungen, informiert über die vorherrschende Situation und beschreibt die Ursachen der Luftbelastung. Die Maßnahmen leiten sich an der künftigen Entwicklung der Luftsituation bis 2010 ab. Schwerpunkt ist die Darlegung der Bandbreite möglicher Maßnahmen und deren Bewertung. Anhand der Wirkung dieser Maßnahmen wird eine Strategie für die Berliner Luftreinhalteplanung abgeleitet. Der Luftreinhalteplan dokumentiert, dass Berlin – wie viele andere deutsche und europäische Großstädte auch – bezüglich der Einhaltung der neuen EU-Grenzwerte vor einer Herausforderung steht.
Die wesentlichen Ergebnisse lassen sich so zusammenfassen, dass der hausgemachte, nur durch Berliner Maßnahmen reduzierbare Teil der Belastung etwa die Hälfte der Feinstaubbelastung ausmacht und sich aus dem urbanen Hintergrund und den lokalen Quellen zusammensetzt. Die urbane Hintergrundbelastung wird vorwiegend durch den Straßenverkehr (16% der Gesamtbelastung von PM10) verursacht. Der Rest (11%) stammt zu etwa gleichen Teilen aus der Berliner Wohnungsheizung, Industrie/Kraftwerken, Bautätigkeit und sonstigen Quellen in der Stadt.

Die Ergebnisse der Messungen der vergangenen Jahre und die für das Jahr 2002 durchgeführten Modellrechnungen lassen u.a. folgende Schlussfolgerungen zu:

  • Der mehrjährige Trend der Feinstaub- und Stickstoffdioxidbelastung zeigt kaum nach unten. Die hohen PM10-Werte in 2002 und 2003 sowie der Rückgang in 2004 sind vorwiegend wetterbedingt.
  • Überschreitungen der Grenzwerte für Feinstaub (24h-Wert) und Stickstoffdioxid (Jahreswert) traten an allen verkehrsnahen Messorten auf. Die Rechnungen für 2002 zeigen verbreitet Überschreitungen im gesamten Hauptstraßennetz, insbesondere in der Innenstadt.

Wirkungen

Stickoxide sind Säurebildner. Sie sind schädlich für die menschliche Gesundheit, bewirken Schäden an Pflanzen, Bauwerken und Denkmälern und sind wesentlich an der übermäßigen Bildung von bodennahem Ozon und anderen gesundheitsschädlichen Oxidantien während sommerlicher Hitzeperioden beteiligt.

Bei Menschen und Tieren führen Stickoxide und insbesondere Stickstoffdioxid zu Reizungen der Schleimhäute im Atemtrakt und können das Infektionsrisiko erhöhen (vgl. Kühling 1986). Auch Zellveränderungen wurden beobachtet (BMUNR 1987). Verschiedene epidemiologische Untersuchungen haben einen Zusammenhang zwischen Verschlechterungen der Lungenfunktion, Atemwegssymptomen und erhöhter Stickstoffdioxidkonzentration gezeigt (vgl. Nowak et al. 1994).

Dieselruß ist ein wesentlicher Bestandteil von Feinstaub (PM10) in den Abgasen der Kraftfahrzeuge und birgt zum einen als Trägerstoff für polyzyklische aromatische Kohlenwasserstoffe (PAK) ein Krebsrisiko, gilt aber auch für sich gesehen als mögliche Ursache für Lungen- und Blasenkarzinome (vgl. Kalker 1993). Außerdem stehen ultrafeine Partikel wie Dieselrußpartikel, die kleiner als 0,1 µm sind, im Verdacht, das Risiko für Herz-Kreislauferkrankungen zu erhöhen.

Gesetzliche Regelungen und Grenzwerte

Die Beurteilung der Luftbelastung durch den Kraftfahrzeugverkehr ist für die Immissionsschutzbehörden erst ab 1985 konkretisierbar geworden, nachdem die Europäische Gemeinschaft in der “Richtlinie des Rates vom 7. März 1985 über Luftqualitätsnormen für Stickstoffdioxid” (Richtlinie 85/203/EWG) Grenz- und Leitwerte für diesen Schadstoff festgelegt hat, außerdem schrieb sie vor, dass die Konzentration in Straßenschluchten und an Verkehrsbrennpunkten gemessen werden soll.

Aufgrund einer Vielzahl neuer Erkenntnisse zu diesem und den anderen Luftschadstoffen entstand die 1996 in Kraft getretene “Richtlinie 96/62/EG über die Beurteilung und Kontrolle der Luftqualität (die so genannte “Rahmenrichtlinie”).

In dieser Richtlinie wird die Kommission aufgefordert, innerhalb eines bestimmten Zeitrahmens so genannte “Tochterrichtlinien” vorzulegen, in denen Grenzwerte und Details zu Mess- und Beurteilungsvorschriften für eine vorgegebene Liste von Komponenten festgelegt werden.

Inzwischen sind drei Tochterrichtlinien in Kraft getreten:

  • am 19. Juli 1999 die Richtlinie 99/30/EG mit Grenzwerten für Schwefeldioxid, Feinstaub (PM10), Stickstoffdioxid und Blei
  • am 13. Dezember 2000 die Richtlinie 2000/69/EG mit Grenzwerten für Benzol und Kohlenmonoxid
  • am 9. Februar 2002 die Richtlinie 2002/3/EG über bodennahes Ozon zur Anzahl und Höhe der Überschreitung der Grenzwerte
  • am 15. Dezember 2004 die Richtlinie 2004/107/EC mit Grenzwerten für Arsen, Kadmium, Quecksilber, Nickel und polyzyklischen aromatischen Kohlenwasserstoffen.

Zur Überführung der ersten beiden Tochterrichtlinien in deutsches Recht blieben jeweils zwei Jahre Zeit, die mit der 7. Novelle zum Bundes-Immissionsschutzgesetz (BImSchG) vom September 2002, bezüglich der 1. Tochterrichtlinie deutlich überschritten wurde. Die neue Ozonrichtlinie ist inzwischen mit der neuen 33. Verordnung zum BImSchG in deutsches Recht übernommen worden.

Kernstück der Luftqualitätsrichtlinien sind die Immissionsgrenzwerte, die “innerhalb eines bestimmten Zeitraumes erreicht werden müssen und danach nicht überschritten werden” dürfen. Die einzuhaltenden Schadstoffkonzentrationen und der Zeitpunkt, bis zu dem die Grenzwerte eingehalten werden müssen, sind in den Tochterrichtlinien bzw. in der 22. Verordnung zum Bundes-Immissionsschutzgesetzes festgelegt.

Tabelle 2 zeigt die entsprechenden Werte für die beiden Luftschadstoffe mit dem größten Problempotential für Berlin, PM10 und Stickstoffdioxid.

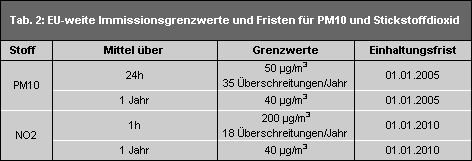

Tab. 2: EU-weite Immissionsgrenzwerte und Fristen für PM10 und Stickstoffdioxid entsprechend der 22. BImSchV

Tab. 2: EU-weite Immissionsgrenzwerte und Fristen für PM10 und Stickstoffdioxid entsprechend der 22. BImSchV

Berlin gilt nach § 1 der 22. BImSchV als Ballungsraum, für den die Luftqualität jährlich beurteilt und gegebenenfalls Maßnahmen zur Einhaltung der Grenzwerte ergriffen werden müssen. Als Plangebiet für die mögliche Aufstellung eines Luftreinhalteplanes wurde das ganze Stadtgebiet festgelegt. Grenzwertüberschreitungen treten im Stadtgebiet überall, insbesondere an Hauptverkehrsstraßen auf. Daher macht eine Beschränkung des Plangebietes auf Teile des Stadtgebietes oder die Aufteilung in mehrere Plangebiete keinen Sinn.

Umsetzungsprobleme der Richtlinie 99/33/EG und der 22. BImSchV am Beispiel der PM10-Belastung in der Stadt

In der Nähe hoher Schadstoffemissionen, wie z.B. in verkehrsreichen Straßenschluchten, treten auch hohe Immissionskonzentrationen auf. Anders als in den meisten Industriegebieten sind in verkehrsreichen Straßen viele Menschen – ob als Anwohner, Kunden oder Beschäftigte – einer erhöhten Schadstoffbelastung ausgesetzt. Um der Vorgabe der Europäischen Richtlinien nach Einhaltung der Grenzwerte am Ort der höchsten Exposition Rechnung zu tragen, ist eine möglichst lückenlose Quantifizierung der Schadstoffbelastung notwendig. Dazu wurden in Berlin die im letzten Abschnitt beschriebenen Messungen mit Modellrechnungen in allen verkehrsreichen Straßen, in denen Grenzwerte potentiell überschritten werden, ergänzt.
Allerdings spielt selbst in einer verkehrsbelasteten Straßenschlucht der Anteil der durch die übrigen Quellen in der Stadt oder durch Ferntransport von Schadstoffen erzeugten Vorbelastung eine wichtige Rolle. Deshalb wurde für die Planung von Maßnahmen zur Verbesserung der Luftqualität in Berlin ein System von Modellen angewandt, das über die Ebenen

  • Straßenschlucht
  • städtische und
  • regionale Hintergrundbelastung

sowohl den großräumigen Einfluss weit entfernter Quellen als auch den Beitrag aller Emittenten im Stadtgebiet bis hinein in verkehrsreiche Straßenschluchten berechnen kann.

Aus den oben genannten Untersuchungen zur Herkunft der Feinstaubbelastung in Berlin entstand das wiedergegebene vereinfachte Schema in Abbildung 1, das die räumliche Verteilung der PM10-Konzentration in Berlin und Umgebung verdeutlichen soll.

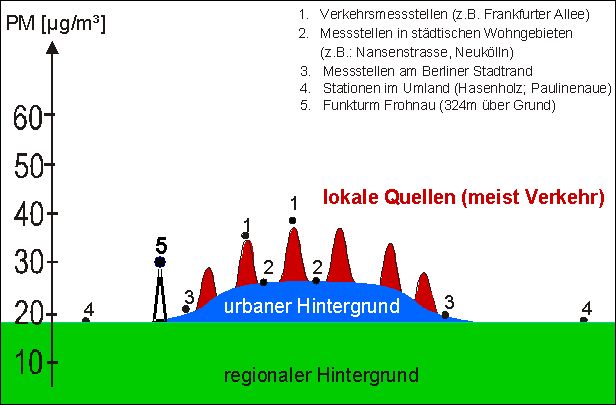

Abb.1: Schema der Anteile der Feinstaub (PM10)-Belastung in Berlin und Umgebung

Abb.1: Schema der Anteile der Feinstaub (PM10)-Belastung in Berlin und Umgebung

Es existiert ein großräumig verteilter Hintergrundpegel (grüne Fläche), der anhand von Messungen an mehreren ländlichen Stationen in Brandenburg im Jahr 2002 knapp 20 µg/m³ beträgt. Dieser als regionale Hintergrundbelastung bezeichnete Anteil ist, wie die großräumigen Modellergebnisse zeigen, außerhalb der Städte relativ gleichmäßig verteilt. Darauf addiert sich der hausgemachte, durch Berliner Schadstoffquellen verursachte Teil der PM10-Belastung. Er lässt sich unterteilen:

  • in den Beitrag, der durch Überlagerung der Emissionen aller Berliner Quellen (Verkehr, Kraftwerke, Industrie, Wohnungsheizung) zustande kommt (blaue Fläche). Zusammen mit dem regionalen Hintergrund entspricht dies der Feinstaubkonzentration, die in innerstädtischen Wohngebieten fernab vom Straßenverkehr und Industrie gemessen wird;
  • in den zusätzlichen Beitrag, den lokale Emittenten, wie z.B. der Autoverkehr in der Frankfurter Allee, in der unmittelbaren Umgebung der Quelle verursachen (rote Spitzen).

In der Summe zeigt sich für Berlin, dass knapp die Hälfte der PM10-Belastung an verkehrsnahen Messstellen in der Innenstadt aus dem regionalen Hintergrund und der übrige (hausgemachte) Anteil der Feinstaubbelastung jeweils zur Hälfte durch einen Beitrag des lokalen Verkehrs und die Schadstoffquellen im übrigen Stadtgebiet verursacht wird. Nur dieser Anteil kann durch lokale Maßnahmen in Berlin beeinflusst werden.
