Anfallmengen und Entsorgung

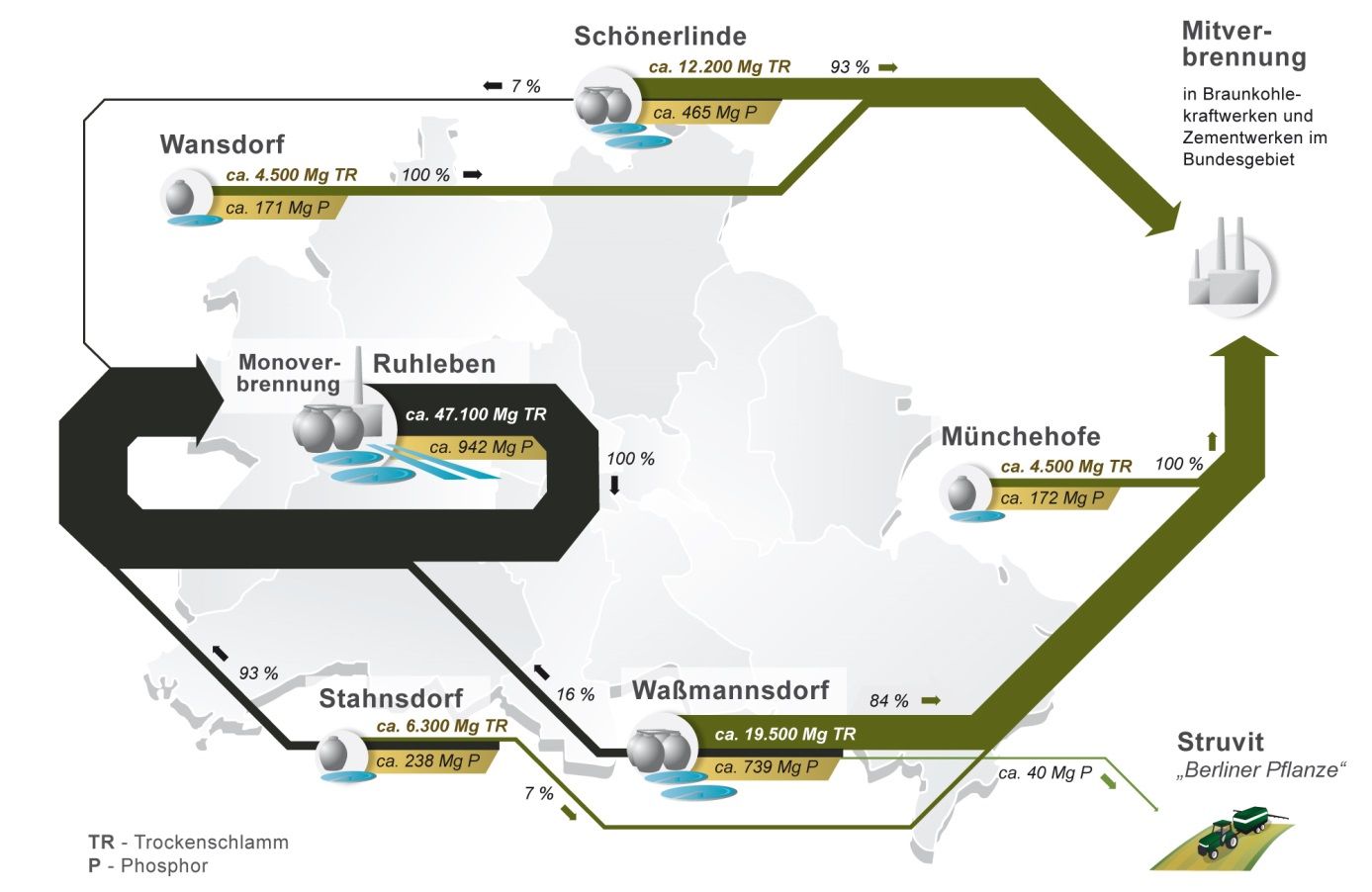

Bildvergrößerung: Die Grafik zeigt die Klärschlammmengen und die enthaltenen Phosphorfrachten der sechs Kläranlagen.
Klärschlammmengen und die darin enthaltenen Phosphorfrachten der sechs Kläranlagen.
Bild: SenUVK

Der Klärschlamm entsteht in sechs Klärwerken. Das größte befindet sich innerhalb der Grenzen des Landes Berlin, in Ruhleben. Die anderen fünf Anlagen befinden sich nahe der Berliner Stadtgrenze im Land Brandenburg. Insgesamt werden in den sechs Kläranlagen ca. 220 Mio. m³ Abwasser pro Jahr behandelt, aus denen ca. 94.000 Mg TS Klärschlämme resultieren. Die Abwasserbehandlung erfolgt mit neuester Verfahrenstechnik um den strengen Anforderungen an die Ablaufqualität von Größenklasse-5-Anlagen (>100.000 Einwohnerwerte) zum Schutz der Berliner und Brandenburger Oberflächengewässer zu gewährleisten.

Die Berliner Wasserbetriebe (BWB), eine Anstalt des öffentlichen Rechts, sind verantwortlich für die Abwasserentsorgung und somit auch für die Klärschlammentsorgung. Die Entsorgung der Berliner Klärschlämme erfolgt ausschließlich auf thermischem Weg. Die oben stehende Graphik veranschaulicht die im Jahr 2013 angefallenen Klärschlammmengen. Die Mengenangabe bezieht sich auf die Trockenmasse.

Die von den jeweiligen Kläranlagen ausgehenden Pfeile indizieren, welcher Anteil des in den einzelnen Kläranlagen anfallenden Klärschlamms in der Monoverbrennung im Land Berlin bzw. in Mitverbrennungsanlagen (z.B. Kohlekraftwerke, Zementwerke) in anderen Bundesländern entsorgt wurde. Da auf der Kläranlage Waßmannsdorf als Alleinstellungsmerkmal eine Nährstoffrückgewinnung in Form einer Struvitfällung aus der wässrigen Phase des Faulschlamms erfolgt, ergibt sich hier die Option einer nährstofflichen Verwertung des Struvits als Mineraldünger unter dem Namen “Berliner Pflanze”.

Um der Bedeutung der Ressource Phosphor als essentiellem und durch nichts zu ersetzenden Nährstoff Rechnung zu tragen, sind die jeweiligen Phosphorfrachten in den Klärschlämmen der einzelnen Kläranlagen angegeben. Insgesamt ergab sich für das Jahr 2013 eine Phosphorfracht im gesamten Berliner Klärschlamm von ca. 2.727 Mg P.

Weitere Informationen zu den sechs Kläranlagen

Die nachfolgende Tabelle gibt einen Überblick über die angefallenen Klärschlammmengen (Trockenmasse) pro Kläranlage im Jahr 2013 und die darin enthaltenen Phosphormengen. Ergänzend dazu ist anzumerken, dass zusätzlich zur Phosphormenge im entsorgten Klärschlamm der Kläranlage Waßmannsdorf noch ca. 40 Mg Phosphor aus dem Schlammwasser als Struvit unter dem Namen “Berliner Pflanze” in den Nährstoffkreislauf zurückgeführt wurden.

Kläranlage Ruhleben

  • Klärschlamm 2013 in Mg TS

    47.107

  • Phosphor Fracht im KS in Mg

    942

  • Phosphor­recycling in Mg/a

  • Schlamm­behandlung

    Entwässerung, Monover­brennungs­anlage

  • Mono­ver­brennung

    x

  • Mitver­brennung

  • P-Re­cyc­ling

Waßmannsdorf*

  • Klärschlamm 2013 in Mg TS

    19.447

  • Phosphor Fracht im KS in Mg

    739

  • Phosphor­recycling in Mg/a

    ca. 40 Mg

  • Schlamm­behandlung

    Faulung, Entwässerung, Trocknung, Struvit­fällung

  • Mono­ver­brennung

    x

  • Mitver­brennung

    x

  • P-Re­cyc­ling

    x

Schönerlinde*

  • Klärschlamm 2013 in Mg TS

    12.248

  • Phosphor Fracht im KS in Mg

    465

  • Phosphor­recycling in Mg/a

  • Schlamm­behandlung

    Faulung, Entwässerung, Trocknung

  • Mono­ver­brennung

    x

  • Mitver­brennung

    x

  • P-Re­cyc­ling

Stahnsdorf*

  • Klärschlamm 2013 in Mg TS

    6.276

  • Phosphor Fracht im KS in Mg

    238

  • Phosphor­recycling in Mg/a

  • Schlamm­behandlung

    Faulung, Entwässerung, Trocknung

  • Mono­ver­brennung

    x

  • Mitver­brennung

    x

  • P-Re­cyc­ling

Münchehofe*

  • Klärschlamm 2013 in Mg TS

    4.524

  • Phosphor Fracht im KS in Mg

    172

  • Phosphor­recycling in Mg/a

  • Schlamm­behandlung

    Faulung, Entwässerung, Trocknung

  • Mono­ver­brennung

  • Mitver­brennung

    x

  • P-Re­cyc­ling

Wansdorf*

  • Klärschlamm 2013 in Mg TS

    4.490

  • Phosphor Fracht im KS in Mg

    171

  • Phosphor­recycling in Mg/a

  • Schlamm­behandlung

    Faulung, Entwässerung, Trocknung

  • Mono­ver­brennung

  • Mitver­brennung

    x

  • P-Re­cyc­ling

*Kläranlagen befinden sich im Land Brandenburg

Aus organisatorischen sowie technischen Gründen haben sich die Länder Berlin und Brandenburg darauf verständigt, dass alle anfallenden Klärschlämme in den mit * gekennzeichneten Kläranlagen nur in Veröffentlichungen des Landes Berlin erscheinen.

Im darauf folgenden Text werden weitere Informationen zu den einzelnen Anlagen gegeben.

Kläranlage Ruhleben

Die 1963 in Betrieb genommene und 1983 mit einer zweiten Ausbaustufe erweiterte Kläranlage Ruhleben ist die größte von den BWB betriebene Kläranlage und die einzige innerhalb der Landesgrenze von Berlin. 1985 erfolgte die Einführung der biologischen Phosphatelimination in Kombination mit Nitrifikation und Denitrifikation sowie die Inbetriebnahme der Schlammentwässerung und -verbrennung. 1993 kam eine dritte Ausbaustufe hinzu.

Die Reinigungskapazität beträgt etwa 247.500 m3 pro Tag bei Trockenwetter. Im Jahr 2013 wurden rund 47.107 Mg ungefaulter Klärschlamm (Trockenmasse) erzeugt. Der vor Ort anfallende Schlamm wird mechanisch mittels Zentrifugen entwässert und zu 100% in Wirbelschichtöfen bei einer minimalen Verbrennungstemperatur von 850°C mit nachgeschalteter Abhitzeverwertung und Rauchgaswäsche verbrannt. Seit 2010 werden hier auch Schlämme (Teilmengen) anderer von den BWB betriebener Kläranlagen verbrannt. Ruhleben ist die einzige der sechs Kläranlagen ohne Faulung.

Kläranlage Waßmannsdorf

An diesem Standort erfolgte erstmals 1927 die Inbetriebnahme einer Vorkläranlage (Emscherbrunnen), die 1935 mit mechanischer und biologischer Reinigung nebst Schlammfaulung aufgerüstet wurde. 1989 wurde die erste Ausbaustufe der erneuerten Kläranlage Waßmannsdorf in Betrieb genommen und 1995 um eine biologische Abwasserreinigungsstufe sowie ein Blockheizkraftwerk (BHKW) erweitert. 1997 gingen die erneuerte mechanische Reinigung und das neue Betriebsgebäude mit Zentralwarte in Betrieb. Die biologische Reinigung wurde 1998 um eine Reinigungsstufe erweitert, um unter anderem die Abwassermengen der stillgelegten Kläranlage Marienfelde aufnehmen zu können. Hinzu kam auch eine Schlammentwässerungs- und Trocknungsanlage.

Nach mehreren Ausbaustufen beträgt die Reinigungskapazität dieser Anlage ca. 230.000 m³ pro Tag bei Trockenwetter. Im Jahr 2013 fielen rund 19.447 Mg Klärschlamm (Trockenmasse) an. Nach der Faulung wird der Schlamm seit 2010/2011 einer gezielten, großtechnischen Struvitfällung unterworfen um ungewollte Inkrustrationen in den nachfolgenden Rohrleitungen und Entwässerungsaggregaten zu vermeiden. Das so erzeugte Struvit wird zum großen Teil ausgeschleust und als Mineraldünger unter dem Namen “Berliner Pflanze” vermarktet. Der mittels Zentrifugen entwässerte bzw. mittels Trommeltrocknern getrocknete Faulschlamm wird sowohl in der Monoverbrennungsanlage in Ruhleben, als auch durch Mitverbrennung in anderen Bundesländern entsorgt.

Das bei der Faulung erzeugte Klärgas wird für die Schlammerwärmung, die Schlammtrocknung, zur Elektroenergieerzeugung (Blockheizkraftwerk und Mikrogasturbine), sowie zur Gebäudeheizung und Warmwasserversorgung auf der Anlage genutzt.

Kläranlage Schönerlinde

Die Kläranlage Schönerlinde nahm 1985 ihren Betrieb auf. Nach zahlreichen Ausbau- und Modernisierungsphasen, bei denendie Reinigungslinien mit Bio-P in Kombination mit Nitrifikation und Denitrifikation sowie die Schlammbehandlung mit Schlammentwässerung und Trocknungsanlage ausgerüstet wurden, hat die Kläranlage Schönerlinde eine Reinigungskapazität von ungefähr 105.000 m³ pro Tag bei Trockenwetter. 2013 fielen ca. 12.248 Mg Klärschlamm (Trockenmasse) an.

Das bei der Faulung der anfallenden Schlämme erzeugte Klärgas wird für die Schlammerwärmung, die Schlammtrocknung, zur Elektroenergieerzeugung (Blockheizkraftwerk und Mikrogasturbine), sowie zur Gebäudeheizung und Warmwasserversorgung auf der Anlage genutzt. Zudem erzeugen seit 2012 Windkraftanlagen Elektroenergie, deren Überschussanteil in das öffentliche Stromnetz eingespeist wird. Die Entsorgung des zuvor mit drei Zentrifugen entwässerten bzw. auf drei Trocknungslinien getrockneten Faulschlamms erfolgt sowohl in der Monoverbrennungsanlage Ruhleben, als auch in anderen Bundesländern in der Mitverbrennung.

Kläranlage Stahnsdorf

Die 1931 als eine der modernsten Kläranlagen in Europa in Betrieb genommene Anlagewurde 1989 für eine chemische und biologische Phosphatelimination ertüchtigt. Seit 1991 kann der Klärschlamm maschinell entwässert werden. Der Klärschlamm durchläuft heute eine biologische Phosphatelimination in Kombination mit Nitrifikation/Denitrifikation. 2003 wurde das Blockheizkraftwerk in Betrieb genommen.

Die Kläranlage hat eine Trockenwetterreinigungskapazität von etwa 52.000 m³ pro Tag. Im Jahr 2013 fielen ca. 6.276 Mg Klärschlamm (Trockenmasse) an. Sie verfügt über Faulkammern, ein Gasheizhaus mit einem Blockheizkraftwerk zur Strom- und Wärmeerzeugung aus Klärgas. Die erzeugte Wärme wird für die Schlammerwärmung, die Gebäudeheizung und zur Warmwasserversorgung der Kläranlage genutzt. Die Entwässerung des Faulschlamms erfolgt mit zwei Zentrifugen. Die Schlammentsorgung erfolgt sowohl in der Mono- als auch in der Mitverbrennung.

Kläranlage Münchehofe

Auf der 1976 in Betrieb genommenen Kläranlage Münchehofevollzog sich im Laufe der Jahre (bis 1995) der Umbau in eine moderne Kläranlage mit chemischer Phosphatelimination, maschineller Schlammentwässerung sowie Nitrifikation und teilweiser Denitrifikation. Im Jahr 2010 konnte die Grunderneuerung und Bestandserhaltung erfolgreich abgeschlossen und eine Versuchsanlage zur weitergehenden Abwasserreinigung durch Raumfiltration in Betrieb genommen werden. Nach umfangreichen Ausbauarbeiten hat die Anlage eine Reinigungskapazität von rund 42.500 m³ pro Tag bei Trockenwetter. 2013 fielen ca. 4.524 Mg Klärschlamm (Trockenmasse) an. Der mit Zentrifugen entwässerte Faulschlamm wird sowohl in der Mono- als auch in der Mitverbrennung entsorgt.

Kläranlage Wansdorf

Die neue Kläranlage Wansdorf wurde 1998 in Betrieb genommen und hat eine Reinigungskapazität von etwa 40.000 m³ pro Tag bei Trockenwetter. 2013 wurden in Wansdorf ca. 6 Mio. m³ Berliner Abwasser aus Spandau behandelt. Das entspricht in etwa 45% der gesamten Abwassermenge, die in der Kläranlage Wansdorf im Jahr 2013 behandelt wurde. Der in Faulbehältern ausgefaulte Schlamm wird mit Zentrifugen entwässert und in der Mitverbrennung entsorgt. Im Jahr 2013 waren das ca. 4.490 Mg Trockenmasse. Das in der Faulung erzeugte Klärgas wird für die Strom- und Wärmeerzeugung genutzt. Da der Klärschlammanfall von verschiedenen Einflussfaktoren abhängt, kann dieser von Jahr zu Jahr und natürlich auch im Jahresgang schwanken. Die folgende Graphik veranschaulicht die Mengenentwicklung des Klärschlammanfalls der Berliner Kläranlagen von 2004 bis 2013.

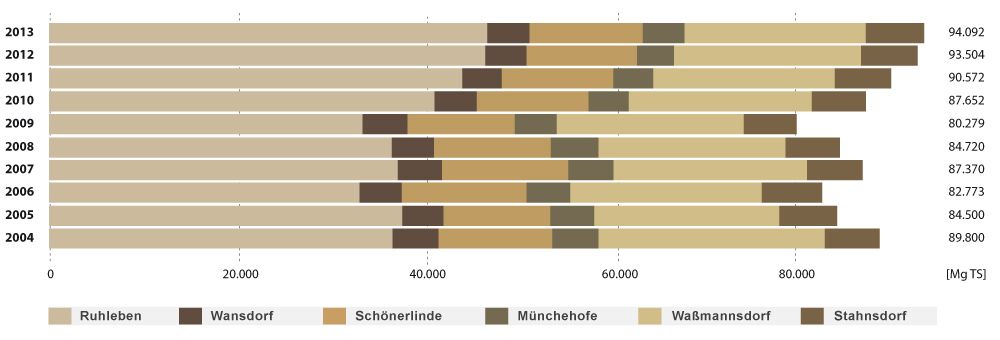

Bildvergrößerung: Mengenentwicklung des Klärschlammanfalls der sechs Kläranlagen im Zeitraum 2004 bis 2013.
Mengenentwicklung des Klärschlammanfalls der sechs Kläranlagen im Zeitraum 2004 bis 2013.
Bild: SenUVK

Nach dem Rückgang des Klärschlammaufkommens im Jahr 2009 ist seit 2010 wieder eine Zunahme zu verzeichnen. Dieser Trend setzte sich 2013 fort. Die Zunahme von ca. 0,7% im Vergleich zu 2012 liegt im normalen Schwankungsbereich, der vor allem durch das Wasserverbrauchsverhalten der Bevölkerung, das Gebrauchsverhalten der Industrie und nicht zuletzt durch klimatische Einflüsse wie Niederschläge beeinflusst wird. Hinzu kommen aber auch technologische Veränderungen und Kapazitätserweiterungen, um die Kläranlagen den stetig steigenden Anforderungen an die Abwasserbehandlung zum Wohle von Mensch und Umwelt anzupassen.
