Sicherung des Wasserwerks Wuhlheide

Nutzungsgeschichte

Mit der industriellen Entwicklung und Gründung von zahlreichen Industriebetrieben in Berlin-Oberschöneweide erfolgte auch die Errichtung und Inbetriebnahme des Wasserwerks Wuhlheide (1916). Als Folge von Kriegseinwirkungen, Handhabungsverlusten, anderen Schadensereignissen und mangelndem Umweltbewusstsein erfolgte über Jahrzehnte hinweg der Eintrag von Schadstoffen in die Umweltkompartimente Boden und Grundwasser, die sich, ausgehend von den industriell genutzten Flächen im sogenannten „Spreeknie“, in Richtung der Förderanlagen des Wasserwerks verlagerten.

Zu den am häufigsten nachgewiesenen Schadstoffklassen gehören die leichtflüchtigen halogenierten Kohlenwasserstoffe (LCKW und FCKW), die aromatischen und polyaromatischen Kohlenwasserstoffe (BTEX und PAK), Mineralöle (MKW) und untergeordnet Phenole, Cyanide und Aniline.

Insbesondere LCKW, FCKW, BTEX und Aniline stellen aufgrund ihrer hohen Mobilität im Grundwasser eine Gefahr für die Trinkwassergewinnung dar. Bereits 1920 musste eine Brunnengruppe der Westgalerie aufgrund starker Verunreinigungen mit hauptsächlich Phenolen, die vom nahegelegenen Gaskokereistandort am Blockdammweg stammten, außer Betrieb genommen und zurückgebaut werden. In den 1980er Jahren wurden weitere Brunnen der Gruppe 2 bis 4 des Wasserwerks Wuhlheide wegen organischer Schadstoffbelastung stillgelegt. In einzelnen Förderbrunnen der Brunnengruppe 10 der Westgalerie wurden in den 1990er Jahren Belastungen des Grundwassers durch LCKW nachgewiesen. Durch die Einleitung von hydraulischen Sofortmaßnahmen im Anstrom konnte hier jedoch eine Stilllegung abgewehrt werden. Im Bereich der Ostgalerie wurde die ehemalige Brunnengruppe 9 zudem durch eine Verunreinigung mit den Pflanzenschutzmitteln Meco- und Dichlorprop gefährdet.

Die Transferpfade (Schadstofffahnen) der verschiedenen Kontaminanten von den Eintragsbereichen zu den Förderbrunnen des Wasserwerks Wuhlheide befinden sich überwiegend in Siedlungs- bzw. Wohnbereichen von Oberschöneweide sowie den Gewerbegebieten in Rummelsburg.

LHKW-Transferpfad – Sicherung Westgalerie WW Wuhlheide - Schadenssituation

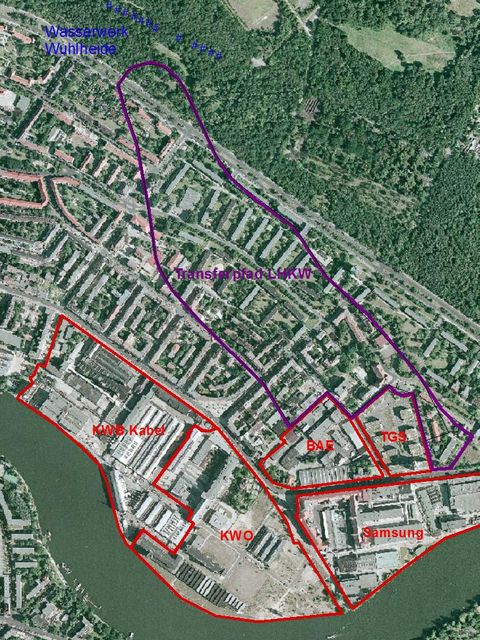

Bildvergrößerung: Untersuchungsgebiet; Karte
Untersuchungsgebiet
Bild: SenUVK

Seit 1991 wurden in einzelnen Förderbrunnen der Westgalerie des Wasserwerks Wuhlheide – primär in der ehemaligen Brunnengruppe 10 – Belastungen des Grundwassers durch leichtflüchtige chlorierte Kohlenwasserstoffe (LCKW) nachgewiesen. Die Quellbereiche der Fahne wurden auf den ca. 1 km südwestlich von der Brunnengalerie gelegenen Industriegrundstücken im sogenannten „Spreeknie“ lokalisiert. Dazu gehörten:

  • WF Werk für Fernsehelektronik
    • Betriebsteil Nord, später Bildschirmproduktion durch Samsung SDI Germany GmbH, heute Handwerk und Mischgewerbe.
    • Betriebsteil Süd, heute TGS Technologie und Gründerzentrum Spreeknie.
  • Kabelwerke Oberspree (KWO), heute u. a. Standort der HTW Hochschule für Technik und Wirtschaft Berlin, Campus Wilhelminenhof
  • AE Berliner Batterie und Akkumulatorenfabrik, heute fortgesetzt Batterieproduktion
Bildvergrößerung: Wasserwerk Wuhlheide, Transferpfade LCKW und FCKW
Transferpfade LCKW und FCKW im Anstrom des Wasserwerks Wuhlheide
Bild: Tauw GmbH

Bis zur Aufnahme grundstücksbezogener Sanierungsmaßnamen zur Beseitigung der Schadstoffquellen in den Eintragsbereichen sowie der Umsetzung hydraulischer Sicherungsmaßnahmen in 1994 / 1995 erfolgte im unbedeckten 1. Grundwasserleiter vor allem für die Kontaminanten LCKW und FCKW ein weitgehend ungehinderter Abstrom in Richtung der Wasserfassungen (Förderbrunnen) der Westgalerie des Wasserwerkes Wuhlheide.

Im Rahmen verschiedener Erkundungskampagnen seit 1991 konnte zunächst eine großflächige Schadstofffahne (LCKW) ermittelt werden, welche sich im ersten Grundwasserleiter, ausgehend von den o.g. ehem. Industriegrundstücken (v. a. WF Nord und Süd) unter dem Wohngebiet Oberschöneweide bis in die Wuhlheide, dem nahen Zustrombereich der Förderbrunnen der Westgalerie (Brunnengruppe 9, 10 und 11) erstreckte.

Später wurden, teilweise überlagernd bzw. leicht nördlich versetzt zur Schadstofffahne LCKW, wenn auch in geringerer Breite, den Wasserfassungen zuströmende Verunreinigungen des Grundwassers durch FCKW festgestellt. Als Eintragszentrum der FCKW-Belastungen wurden ebenfalls Teilflächen des ehem. WF Nord und Süd identifiziert.

Während sich die Kontaminationen durch FCKW auf den 1. unbedeckten Grundwasserleiter beschränkten, wurde für LCKW lokal auch ein Übergang in den 2. Aquifer, verbunden mit einem Abstrom geringer Frachten zu den Wasserwerksfassungen nachgewiesen.

Gefahrenabwehr- und Sanierungsmaßnahmen

Ziel von Gefahrenabwehrmaßnahmen in dem Transferpfad bzw. im unmittelbaren Wasserwerksbereich ist zum einen die Verhinderung einer weiteren Verlagerung der Schadstofffahnen in Richtung der Wasserfassungen des Wasserwerks Wuhlheide (Sicherung), zum anderen wurden und werden in den Belastungsschwerpunkten der Fahnen Sanierungsmaßnahmen zur Verkürzung der Sicherungslaufzeiten durchgeführt.

Auf Grundlage hydraulischer Modellrechnungen erfolgte in einem ersten Schritt die Umsetzung des hydraulischen Sicherungs- und Sanierungskonzeptes, infolgedessen seit 1995 die Grundwasserförderung auf den vier Eintragsgrundstücken stattfand. Seit 1997 wurde das Messstellennetz schrittweise erweitert, um die FCKW/LCKW-Schadstofffahnen abzugrenzen und weitere Sanierungsmaßnahmen im Transferpfad zu planen. Seit 2000 wurden auf dem Transferpfad an 5 Standorten Grundwasserreinigungsanlagen betrieben, von denen heute nur noch eine Anlage an der Christuskirche in Betrieb ist.

Ergebnisse

Die hydraulischen Sicherungs- und Sanierungsmaßnahmen im Transferpfad konnten die Belastungssituation im LHKW-Fahnenbereich deutlich verbessern. Als Folge konnten die im Transferpfad betriebenen Grundwasserreinigungsanlagen im Verlauf der 2000er Jahre sukzessive zurückgebaut werden.

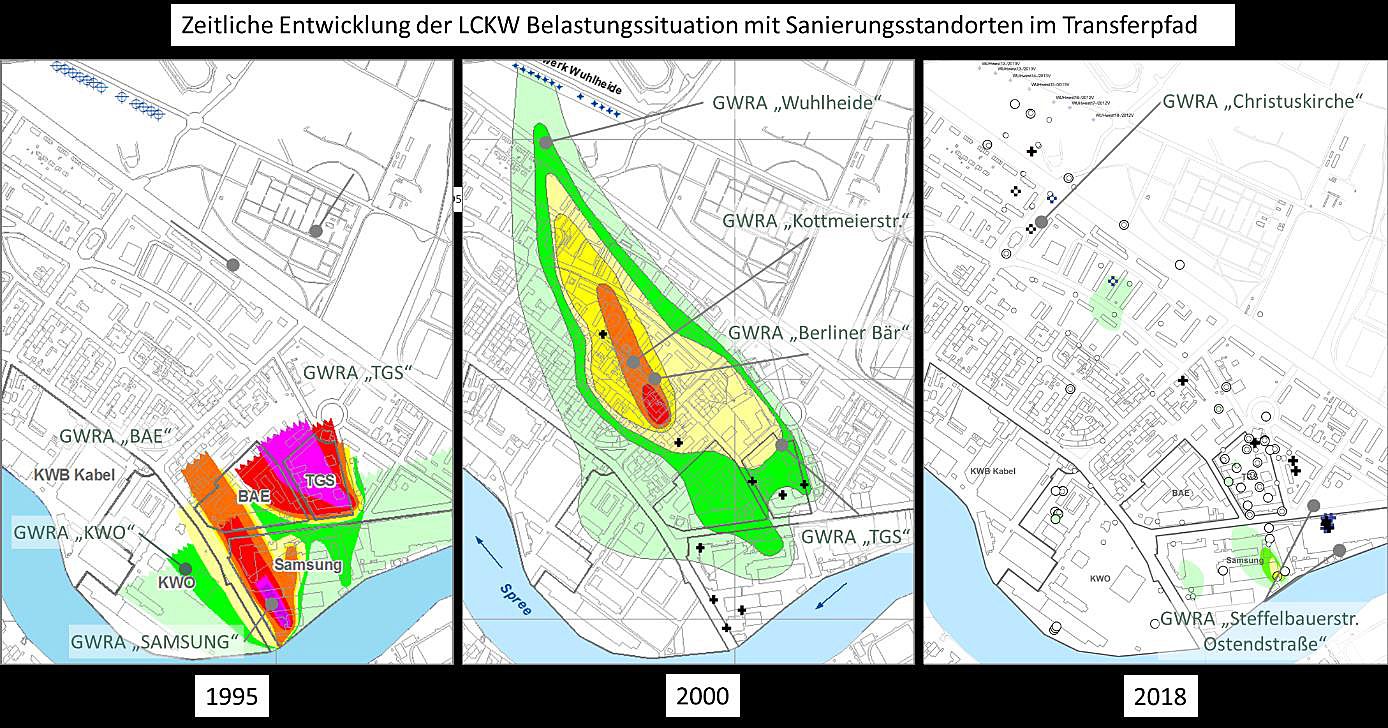

Bildvergrößerung: Zeitliche Entwicklung der Belastungssituation
Zeitliche Entwicklung der Belastungssituation
Bild: Tauw GmbH

Seit Beginn 2017 erfolgt die alleinige Abstromsicherung über die Sicherungs-/ Sanierungsmaßnahme „Christuskirche“, deren Anlage zur Zeit mit zwei Brunnen betrieben wird. Am nördlichsten Sicherungsbrunnen sind die LHKW-Belastungen seitdem so weit zurückgegangen, dass die Anforderungen zur Direkteinleitung des Rohwassers in den Regenwasser-Kanal erfüllt werden.

Perspektivisch/Geplant

Die Fortführung der Abstromsicherung zur Gefahrenabwehr und Sanierung des LHKW-Transferpfades ist mittelfristig weiterhin erforderlich. Der Fokus der Sicherung und Sanierung liegt aus Toxizitätsgründen auf den LCKW Einzelparameter Vinylchlorid, der weiterhin die geltenden Prüfwerte um ein Vielfaches überschreitet.

Zur Unterstützung der hydraulischen Sanierungsmaßnahme auf dem Transferpfad wird seit 2012 durch in-situ-Verfahren mittels O2-Direktgasinjektion der vollständige mikrobiologische LCKW-Abbau (Umsetzung von Vinylchlorid zu Ethen) in Feldversuchen geprüft und mit Isotopenanalysen abgeglichen.

Zur weiteren Steuerung und Optimierung der laufenden hydraulischen Maßnahme wird das Grundwassermonitoring fortgeführt. Besonderes Augenmerk gilt der Entwicklung der Belastungssituation im unmittelbaren Anstrom an die Westgalerie des Wasserwerks Wuhlheide, um die erreichte Qualität der Grundwasserbeschaffenheit weiter zu überprüfen und im Bedarfsfall die Maßnahmen zur Transferpfadsicherung weiter zu optimieren.

Der Gesamtschadstoffaustrag von 2002 bis Ende 2018 beläuft sich auf insgesamt 1.212 kg LCKW sowie 1.550 kg FCKW.

Zur Unterstützung der hydraulischen Sanierungsmaßnahmen auf dem Transferpfad soll weiterhin auch die Anwendbarkeit von in-situ-Verfahren zum vollständigen mikrobiologischen LCKW-Abbau (Umsetzung von Vinylchlorid zu Ethen) geprüft werden. Erste Versuche zur passiven Einbringung von Sauerstoff in den Aquifer (iSOC-Verfahren) wurden bereits im Zeitraum April 2012 bis Mai 2013 durchgeführt. Im Jahr 2015 ist die Fortsetzung der Einsatzprüfung von in-situ-Sanierungsverfahren im Rahmen eines Feldversuchs zur Direktgasinjektion vorgesehen.

Kosten

Die Gesamtkosten für die Sicherungsmaßnahmen, die direkt den Transferbereichen zuzurechnen sind, beliefen sich bis Ende 2018 auf ca. 8,8 Mio. €.

Anilin-Transferpfad – Sicherung Westgalerie WW Wuhlheide

Schadenssituation

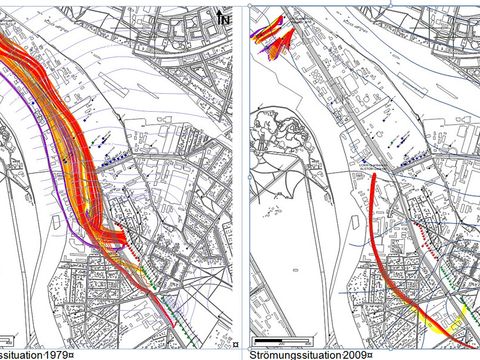

Bildvergrößerung: Vergleich Strömungssituation 1979/ 2009; zwei Karten
Vergleich Strömungs- situation 1979/ 2009
Bild: Tauw GmbH

In 2008 wurde durch die Berliner Wasserbetriebe (BWB) der Nachweis von Anilinverbindungen (Aniline, Chloraniline) und Chlorbenzolen in der Brunnengruppe 5 der Westgalerie des Wasserwerks Wuhlheide erbracht. In der Folge wurden die ehemaligen Brunnengruppen 5 und 6 außer Betrieb genommen.

Als möglicher Quellbereich der Verunreinigungen wurde auch anhand von Modellrechnungen ein nördlich gelegener ehem. Industriestandort identifiziert. Dort ist in dem Zeitraum 1895 bis 1945 mit der Herstellung von Farben auch die Verwendung von Anilinen ((Di-)Chlor-/ (Di-)Methylaniline), Chlorbenzolen, Chlornitrobenzolen und anderen produktionsspezifischen Stoffen erfolgt. Bedingt durch die hohen Förderleistungen aus der früheren Betriebszeit des Wasserwerks (um 1980), ist eine Verlagerung der Kontaminanten in Richtung der Wasserwerksbrunnen erfolgt, wobei die Schadstoffe dabei auch den 3 Aquifer (ca. 70 – 100 m Tiefe) erreicht haben.

Die große Tiefenlage der Belastungen sowie der komplex aufgebaute Grundwasserleiter sind verantwortlich für die hohen Aufwendungen zur Erkundung und Sanierung des Grundwasserschadens in dem Transferbereich zu den Wasserwerksbrunnen.

Gefahrenabwehr- und Sanierungsmaßnahmen

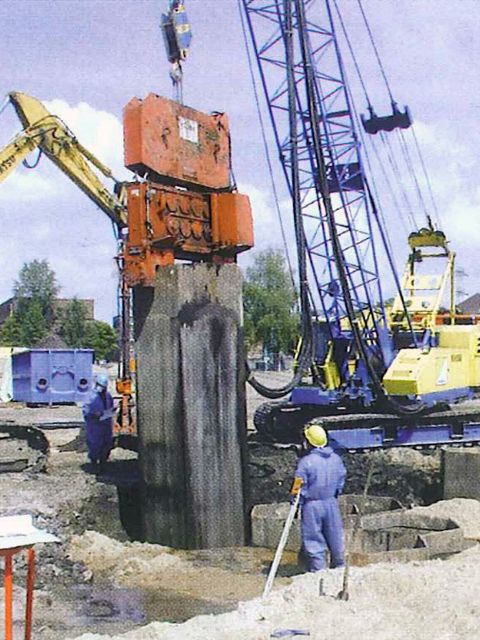

Bildvergrößerung: Bodenaustausch mittels Wabenverfahren
Bodenaustausch mittels Wabenverfahren
Bild: envi sann GmbH

Als sofortige Gefahrenabwehrmaßnahme für die aktiven Wasserfassungen des Wasserwerks Wuhlheide wurden 3 Brunnen der ehem. Hebergruppe 5 in 2010 zu eigenbewirtschafteten Sicherungsbrunnen umgebaut. Die Reinigung des geförderten Grundwassers (jeweils 25 m³/h) erfolgt mittels Aktivkohle über eine Grundwasserreinigungsanlage. Dabei wurde der Nachweis über die hohe Wirksamkeit des mikrobiologischen Abbaus in dem Reaktor erbracht.

Seit 2003 bis 2015 wurden mehrere Quell-/ Eintragsbereiche mittels Bodenaustausch durch Großlochbohrungen, Wabenverfahren und gespundete Gruben saniert. In 2010 wurde auch dort der Förderbetrieb aus sechs Brunnen als hydraulische Sicherungs-/ Sanierungsmaßnahme aufgenommen, um eine fortgesetzte Verfrachtung der Kontaminanten zu den Wasserfassungen sowie in die nahe gelegene Spree (Vorfluter) zu verhindern.

Bildvergrößerung: Bodenaustausch mittels Wabenverfahren
Bodenaustausch mittels Wabenverfahren
Bild: Horn & Müller

Zur Erkundung der Verbreitung sowie der Fließwege der Verunreinigungen durch Anilinverbindungen und Chlorbenzole als Basis für die Planung weiterer möglicher Gefahrenabwehrmaßnahmen wurden in 2011/2012 insgesamt acht mehrfach ausgebaute Grundwassermessstellen mit Endtiefen von 80 bis 100 m unter Geländeoberkante errichtet. Die Festlegung der Filterstrecken erfolgte entsprechend den Ergebnissen von vorlaufender tiefenorientierter Beprobungen des Grundwassers.

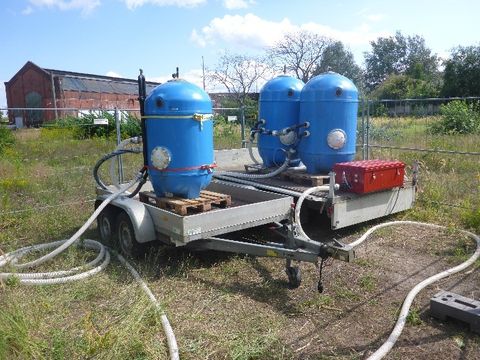

Bildvergrößerung: mobile Grundwasserreinigungsanlage
Mobile Reinigungsanlage für Grundwasser
Bild: Tauw GmbH

Zur Verifizierung der Verunreinigungen durch die Kontaminanten wurden in 2014 an einer Auswahl der neu errichteten Pegel Immissionspumpversuche durchgeführt. Die Reinigung des anfallenden Wassers erfolgte über mobile Grundwasserreinigungsanlagen. Daneben wurde anhand kontinuierlicher Beobachtung der Grundwasserstände (Drucksonden mit Datenloggern) die hydraulische Kommunikation zwischen den Grundwasserleiten untersucht.

Im Rahmen eines Pumpversuches an einer hoch belasteten Grundwassermessstelle wurde in 2010/2011 eine große Schadstoffnachlieferung festgestellt, die, zumindest für lokale Bereiche, ein ergiebiges Schadstoffpotential belegt.

Perspektivisch/Geplant

Zur Beobachtung der Belastungssituation ist zunächst die Fortführung des halbjährlichen Grundwassermonitorings vorgesehen. Daneben werden die hydraulischen Sicherungsmaßnahmen sowohl in dem Quellbereich als auch im nahen Anstrom der Wasserfassungen des Wasserwerks Wuhlheide weiter betrieben. Zur weiteren Überprüfung der hydrodynamischen Situation sowie der Verlagerungen der Belastungen in den Grundwasserleitern 1 und 2 (Fließwege) ist in 2015 die Errichtung zusätzlicher Messstellen mit vorlaufender teufenorientierter Beprobung des Grundwassers geplant. Ggf. ist auch eine Sanierung nachgewiesener Belastungsschwerpunkte innerhalb der Schadstofffahne erforderlich.

Kosten

Die Kosten für die Durchführung vorstehender Arbeiten zur Erkundung sowie Sicherung der Wasserfassungen des Wasserwerks Wuhlheide beliefen sich bis Ende 2015 auf ca. 1,4 Mio. €.

Meco-/ Dichlorprop-Transferpfad – Sicherung Ostgalerie WW Wuhlheide

Schadenssituation

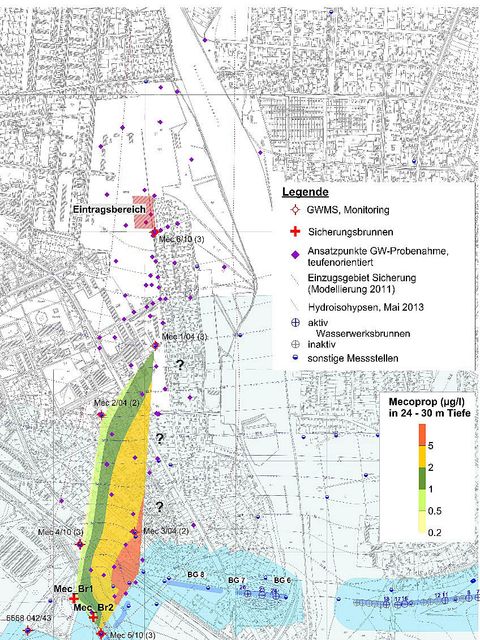

Bildvergrößerung: Verbreitung Grundwasserbelastungen durch Mecoprop
Verbreitung der Belastungen des Grundwassers durch Mecoprop
Bild: Tauw GmbH, Berlin; Dipl.-Geol. E. Notthoff

Ende 2000 wurden durch die Berliner Wasserbetrieb anhand routinemäßiger Überprüfungen der Grundwasserqualität in Proben aus den Brunnen der Gruppe 9 Belastungen durch das Pflanzenschutzmittel Mecoprop, untergeordnet Dichlorprop festgestellt. Als Folge war eine weitere Nutzung der Fassungen zur Trinkwassergewinnung nicht möglich und die Umsetzung von Maßnahmen zur Gefahrenabwehr notwendig.

Die Ursache für die Grundwasserbelastungen (Quell-/ Eintragsbereich) konnte auch als Ergebnis der nachfolgend genannten Erkundungsmaßnahmen nur vermutet werden.

Gefahrenabwehr- und Sanierungsmaßnahmen

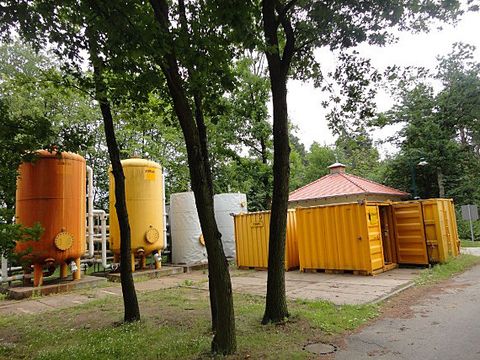

Bildvergrößerung: Grundwasserreinigungsanlage Ostgalerie
Reinigungsanlage des Grundwassers Ostgalerie
Bild: Horn&Müller, Berlin

In 2002 bis 2008 sind mit der teufenorientierten Beprobung des Grundwassers an 72 Standorten zunächst umfangreiche Erkundungen zur vertikalen sowie lateralen Verbreitung der Verunreinigungen vorgenommen worden. Als Ergebnis der Arbeiten wurden in 2004 und 2010 / 2011 sechs mehrfach ausgebaute Grundwassermessstellen errichtet.

Zur Verhinderung eines weiteren Abstroms der Kontaminanten wurden zunächst die Heberbrunnen der Gruppe 9 (BWB) zu eigenbewirtschafteten Brunnen umgebaut und der Förderbetrieb als hydraulische Sicherungsmaßnahme in 2003 aufgenommen. Als Ergebnis von Modellrechnungen zur Optimierung der Maßnahme und mangels Regenerierbarkeit der Heberbrunnen wurden in 2012 zwei neue Sicherungsbrunnen im Anstrom der Brunnengruppe in Betrieb genommen. In 2013 wurde mit dem Förderbetrieb bei einer Entnahmerate von jeweils 40 m³/h begonnen. Die Reinigung des anfallenden Grundwassers erfolgt mittels Wasser-Aktivkohle. Durch das begleitende Monitoring wird die Wirksamkeit der Sicherung überprüft.

Perspektivisch/Geplant

Zur weiteren Beobachtung der Grundwasserbeschaffenheit ist die Fortführung der periodischen Beprobungen (Monitoring) vorgesehen. Zur Überprüfung einer sicheren Erfassung der Belastungen durch Meco- und Dichlorprop durch die hydraulische Maßnahme ist für 2015 die Errichtung von 3 zusätzlichen Messstellengruppen (Ausbau 2-fach) und ggf. eines weiteren Sicherungsbrunnens geplant.

Kosten

Die Kosten für die Erkundungsarbeiten sowie die Umsetzung und den Betrieb der hydraulischen Sicherungsmaßnahme belaufen sich bis heute auf ca. 1,7 Mio. €.
