Klimamodell Berlin - Analysekarten 2001

Methode

Eine wichtige Ursache für die Entstehung und die Ausbildung eines Stadtklimas sind die gegenüber dem Umland veränderten Boden- und Oberflächeneigenschaften im urbanen Raum. Daraus resultiert die städtische Überwärmung genauso wie eine städtische Lokalwindzirkulation. Wind und Temperatur sowie daraus abgeleitete Größen sind die dominierenden Einflussfaktoren zur Bewertung des Stadtklimas unter human-biometeorologischen und lufthygienischen Gesichtspunkten.

Die Untersuchung und Erfassung des Stadtklimas können mit Hilfe verschiedener Methoden erfolgen. Hierzu zählen Feldmessungen und Fernerkundungsverfahren genauso wie Windkanalstudien und die Anwendung numerischer Simulationsmodelle. Bisher wurden im Umweltatlas der Senatsverwaltung für Stadtentwicklung vorrangig die Bereiche Feldmessung und Fernerkundung zur Erfassung stadtklimatischer Phänomene eingesetzt.

Gerade numerische Simulationsmodelle sind in vorteilhafter Weise in der Lage, die aufgrund der großen Komplexität der Bebauungsstrukturen räumlich und zeitlich sehr stark veränderlichen meteorologischen Größen zu erfassen.

Die detaillierte Berechnung der Wind- und Temperaturverhältnisse im Großraum Berlin wurde mit dem Modell FITNAH (Flow over Irregular Terrain with Natural and Anthropogenic Heat Sources) durchgeführt. Eine genaue mathematische und physikalische Beschreibung des Modells ist bei Groß 1993 und Richter& Röckle o.J. zu finden. An dieser Stelle können weitere detaillierte Hinweise zu Grundgerüst und Arbeitsansatz des dreidimensionalen Modells FITNAH sowie zur Interpretation der Modellergebnisse anhand eines beispielhaften Vergleiches mit Messdaten unter Methode / ergänzende Hinweise eingesehen werden.

Generell gilt, dass numerische Simulationsmodelle in sehr vielen Gebieten der Meteorologie eingesetzt werden, da die resultierenden Erkenntnisse wichtige Basisinformationen für viele Lebensbereiche liefern (vgl. Übersicht der wichtigsten Modelle). Die Wettervorhersage für die nächsten 1-5 Tage wird fast ausschließlich von solchen komplexen und umfangreichen Computermodellen erstellt. Auch die Erkenntnisse zu den möglichen Veränderungen unseres globalen Klimas in den nächsten Jahrzehnten resultieren aus solchen Rechnungen. Und schließlich werden Modelle ähnlichen Typs auch dazu verwendet, die lokalen und die regionalen Verteilungen der meteorologischen Variablen in der Atmosphäre zu berechnen (Groß 2002).

Die o.g. Computermodelle für die verschiedenen Skalen und Aufgabenstellungen und auch das hier eingesetzte Modell FITNAH basieren alle auf dem gleichen mathematisch-physikalischen Gleichungssystem. Lediglich im Detail finden sich skalenspezifische Unterschiede.

Meteorologische Rahmenbedingungen für die Modellberechnung

Neben den modellinternen Festsetzungen spielen die meteorologischen Randbedingungen eine große Rolle. Während Hochdruckwetterlagen können sich die lokalklimatischen Besonderheiten einer Landschaft besonders gut ausprägen. Eine solche Wetterlage wird durch wolkenlosen Himmel und einen nur sehr schwachen überlagerten synoptischen Wind gekennzeichnet. Bei den hier durchgeführten numerischen Simulationen wurden die großräumigen synoptischen Rahmenbedingungen entsprechend festgelegt.

Hinweise zur Interpretation der Modellergebnisse

FITNAH basiert in der horizontalen Ausrichtung auf einem gleichmäßigen, in der Vertikalen auf einem gestreckten Gitternetz. Durch die anteilmäßige Zuordnung der Eingangsparameter wie Flächennutzung, Geländehöhen etc. auf dieses Raster kann für jedes Rastervolumen nur ein repräsentativer Wert berechnet, der einen gewichteten Mittelwert aus allen eingegangenen Daten darstellt (vgl. Methode / ergänzende Hinweise).

Verifizierung der Ergebnisse des Klimamodelles FITNAH

Zur Überprüfung der aus den Modellläufen abgeleiteten Informationen wurde auf eine Studie zu den lokalklimatischen Funktionen der Freiflächen im Bereich des so genannten Gleisdreieckes in Berlin-Schöneberg zurückgegriffen.

Anhand eines umfangreichen Vergleiches wurden die Messergebnisse der Studie mit den Simulationsresultaten der Modellanwendung verglichen.

Im Ergebnis dieses Vergleiches kann eine gute Übereinstimmung zwischen den Ergebnissen der Messkampagne und der Modellierung des lokalen Strömungsfeldes mit FITNAH in der Region Gleisdreieck festgestellt werden.

Die eigenbürtigen, lokalen Strömungsphänomene, die durch die Modellrechnung postuliert werden, können zum großen Teil über die Messungen belegt werden. Angeben zur Strömungsrichtung und -geschwindigkeit liegen in den gleichen Größenordnungen. Die relevanten Luftaustauschprozesse – kleinräumige, orographisch bedingte Kaltluftabflüssen aus dem Viktoriapark/Kreuzberg und thermisch induzierte Ausgleichsströmungen zwischen den Freiflächen des Gleisdreiecks und der angrenzenden Bebauung – werden qualitativ und quantitativ gleich erfasst und dargestellt (vgl. Vogt 2002a, S. 26 ff). Eine eher regional geprägte Ausgleichsströmung zwischen Berliner Innenstadt und Umland kann hingegen durch beide methodischen Ansätze nicht belegt werden (vgl. Methode / ergänzende Hinweise).

Methode / ergänzende Hinweise

Nachfolgend werden umfangreiche Zusatzinformationen zum Themenkomplex der methodischen Bearbeitung des Klimamodells Berlin angeboten. Der Text ergänzt damit die Inhalte des Kapitels Methode.

Konzept und Verfahren des Klimamodells FITNAH

Das Grundgerüst des dreidimensionalen Modells FITNAH besteht aus den Erhaltungsgleichungen für Impuls, Masse und innerer Energie sowie Bilanzgleichungen für Feuchtekomponenten und Luftbeimengungen. Die verschiedenen turbulenten Flüsse werden mit Hilfe empirischer Ansätze mit den berechenbaren mittleren Größen verknüpft. Der dabei auftretende turbulente Diffusionskoeffizient wird aus der turbulenten kinetischen Energie berechnet, für die eine zusätzliche Gleichung gelöst wird.

Die Erwärmungs- und Abkühlungsraten in der Atmosphäre aufgrund der Divergenz der langwelligen Strahlungsflüsse werden über ein Verfahren berechnet, bei dem die Emissivität des Wasserdampfes in der Luft berücksichtigt wird.

Bei detaillierten Simulationen in realem Gelände müssen neben der Orographie insbesondere auch der Einfluss von Wäldern und urbanen Strukturen auf die Verteilung der meteorologischen Größen realitätsnah berücksichtigt werden. Hierzu sind in FITNAH besondere Parametrisierungen vorgesehen.

Ein Wald oder Baumbestand findet über bestandsspezifische Größen wie Baumhöhe, Bestandsdichte und Baumart Eingang in das Modell. Damit gelingt es u.a., die Reduzierung der mittleren Geschwindigkeit im Bestand, die Erhöhung der Turbulenz im Kronenbereich und die starke nächtliche Abkühlung im oberen Kronendrittel in Übereinstimmung mit verfügbaren Beobachtungen zu simulieren.

Unter Berücksichtigung der stadtspezifischen Größen Gebäudehöhe, Versiegelungs- und Überbauungsgrad und anthropogene Abwärme kann die typische Ausbildung der städtischen Wärmeinsel bei verringerter mittlerer Strömung simuliert werden (vgl. Groß 1989).

Das gesamte Gleichungssystem einschließlich der Parametrisierungen wird in ein dem Gelände folgendes Koordinatensystem transformiert. Damit gelingt es insbesondere, die Randbedingungen der verschiedenen meteorologischen Größen am unteren Rand, dem Erdboden, problemspezifisch zu formulieren. Die Berechnung der Erdoberflächentemperatur erfolgt über eine Energiestrombilanz, bei der fühlbarer und latenter Wärmestrom, der Bodenwärmestrom, kurz- und langwellige Strahlungskomponenten sowie der anthropogene Wärmestrom Berücksichtigung finden.

Die Differentialgleichung des benutzten Gleichungssystems werden in Differenzengleichungen überführt und auf einem numerischen Gitter gelöst. Die hier verwendete räumliche Maschenweite Δx beträgt in beide horizontale Raumrichtungen 50 m bzw. 200 m. Die vertikale Gitterweite ist nicht äquidistant und in der bodennahen Atmosphäre sind die Rechenflächen besonders dicht angeordnet, um die starke Variation der meteorologischen Größen realistisch zu erfassen. So liegen die untersten Rechenflächen in Höhen von 5, 10, 15, 20, 30, 40, 50 und 70 m. Nach oben hin wird der Abstand Δz immer größer und die Modellobergrenze liegt in einer Höhe von 3000 m über Grund. In dieser Höhe wird angenommen, dass die am Erdboden durch Orographie und Landnutzung verursachten Störungen abgeklungen sind (vgl. Abbildung 4).

Beispiel für die Wiedergabe einer Naturlandschaft im Modellgebietscharakter

Abb. 4: Beispiel für die Wiedergabe einer Naturlandschaft im Modellgebietscharakter

Synoptische Rahmenbedingungen für die Modellberechnung

Während Hochdruckwetterlagen (autochthone Wetterlagen) können sich die lokalklimatischen Besonderheiten einer Landschaft besonders gut ausprägen. Eine solche Wetterlage wird durch wolkenlosen Himmel und einen nur sehr schwachen überlagernden synoptischen Wind gekennzeichnet. Bei den hier durchgeführten numerischen Simulationen wurden die großräumigen synoptischen Rahmenbedingungen entsprechend festgelegt:

  • Bedeckungsgrad 0/8
  • geostrophische Windgeschwindigkeit 2 m/s (0 m/s)
  • relative Feuchte der Luftmasse 50 %.

Hinweise zur Interpretation der Modellergebnisse

Aufgrund der verwendeten horizontalen Maschenweite von 50 m bzw. 200 m können beispielsweise einzelne Häuser und Bauten nicht explizit aufgelöst werden. Vielmehr wird vom Modell ein für dieses Rastervolumen (Δx·Δy·Δz) repräsentativer Wert berechnet, der einen gewichteten Mittelwert aus den vorhandenen Landnutzungen darstellt.

Dieser Sachverhalt soll an Hand der Windgeschwindigkeit U verdeutlicht werden: Sind beispielsweise 40 % des Rastervolumens mit Bauten ausgefüllt (UHaus = 0 m/s) und 60 % ohne Strömungshindernisse (z.B. UFrei = 1 m/s), so beträgt die repräsentative Windgeschwindigkeit, die auch vom Modell berechnet wird,

40 % · UHaus + 60 % · UFrei = 0,6 m/s.

Auch bei der Berechnung der Temperatur ist eine ähnliche Wichtung der einzelnen Landnutzungen verfahrensbedingt im Modell enthalten und muss bei der Interpretation der Simulationsergebnisse berücksichtigt werden. Sind beispielsweise in einem Raster vier verschiedene Landnutzungen mit unterschiedlichen Flächenanteilen vorhanden, so z.B.

Landnutzung Flächenanteil Temperatur
Wasser Flächenanteil 20 % TWasser = 18 °C
Freiland Flächenanteil 40 % TFrei = 14 °C
Stadt Flächenanteil 30 % TStadt = 17 °C
Wald Flächenanteil 10 % TWald = 16 °C

so berechnet sich ein für das Raster repräsentativer Wert von TModell = 15,9 °C.

Verifizierung der Ergebnisse des Klimamodells FITNAH

Zur Überprüfung der aus den Modellläufen abgeleiteten Informationsebenen kann auf eine Studie zu den lokalklimatischen Funktionen der Freiflächen im Bereich Gleisdreieck zurückgegriffen werden. Die orientierende Untersuchung zu den Strömungs- und Temperaturfeldern im Bereich Gleisdreieck setzte sich methodisch aus

  • stationären Messungen aus dem Sommerhalbjahr 2001 (vier Messkampagnen) und
  • mobilen Messungen aus dem Winterhalbjahr 2001/2002 (vier Messkampagnen)

zusammen. Die meteorologischen Rahmenbedingungen schienen geeignet, dass sich eigenbürtige Strömungssysteme im Umfeld des Areals Gleisdreieck ausbilden konnten (vgl. Vogt 2002a und Vogt 2002b).

Folgende Arbeitshypothesen sollten im Zuge der Messkampagnen überprüft werden:

  1. es gibt eine autochthone, regionale Strömung, die Kaltluft über die rauigkeitsarmen Strukturen des Gleiskörpers (= Leitbahn) aus dem Raum Teltow in die Innenstadt Berlins transportiert
  2. das durch Freiflächen geprägte Areal Gleisdreieck liefert Kaltluft in die unmittelbar angrenzenden bebauten Stadtteile
  3. es gibt einen Kaltluftabfluss aus dem Bereich Kreuzberg/Viktoriapark, der in die Freiflächen des Gleisdreiecks eingreift.

Diese Annahmen decken sich mit den Vorstellungen zur Ausprägung von autochthonen Strömungssystemen zwischen unterschiedlich strukturierten urbanen Arealen in dieser Untersuchung und sollten sich somit auch in den Modellergebnissen der FITNAH-Simulationen wiederfinden lassen. Deshalb können hier die Messdaten zum Strömungsfeld für die Überprüfung der Plausibilität der Modellergebnisse herangezogen werden.

Allerdings muss von einer eingeschränkten Aussagefähigkeit dieses Vergleichs ausgegangen werden:

  • Die meteorologischen Rahmenbedingungen für die Messungen waren nicht in jedem Fall ideal für die Ausprägung von eigenbürtigen Strömungssystemen
  • mobile und stationäre Messungen können immer nur einen Stichprobencharakter haben (räumlich und zeitlich)
  • die mobilen Messungen sind im Winterhalbjahr während starker Frostperioden durchgeführt worden
  • es handelt sich auch eher um „quasistationäre“ Kurzzeitmessungen, da an jedem der 37 Messplätze nacheinander für ca. 4 Minuten die Windfeldparameter erfasst worden sind. Die Messkampagnen zur Erfassung des Windfelds für diesen Raum werden 4 bis 5 Stunden gedauert haben. Es handelt sich somit nicht um die Wiedergabe eines Windfeldes für einen definierten Zeitschnitt
  • bei den Modellläufen, die für den Vergleich herangezogen werden, wird von idealen Rahmenbedingungen für die Ausbildung von eigenbürtigen Strömungssystemen ausgegangen, d.h. die Oberströmung weist eine Geschwindigkeit von 0 m/s auf.

Überprüfung der Arbeitshypothesen zum autochthonen Strömungsfeld

Betrachtet werden bei diesem Abgleich vorrangig die Ergebnisse, die in den frühen Nachtstunden in 2,5 m über Grund erzielt werden. So ist in dieser Hinsicht eine weit gehende Vergleichbarkeit der Ergebnisse Modell/Messung gewährleistet. Der Abgleich erfolgt an Hand der aufgestellten Arbeitshypothesen zur Strömungssituation im Untersuchungsraum:

  • es gibt eine autochthone, regionale Strömung, die Kaltluft über die rauigkeitsarmen Strukturen des Gleiskörpers (= Leitbahn) aus dem Raum Teltow in die Innenstadt Berlins transportiert.

Weder in den Messkampagnen noch in den Modellrechnungen kann eine regionale Strömung, die die rauigkeitsarmen Freiflächen der Bahnanlagen als Leitbahn nutzen, nachgewiesen werden.

Am Messplatz „Monumentenbrücke“ hätte sich ein solches Strömungssystem in den Messwerten abbilden müssen (vgl. Vogt 2002a, S. 14). Nachgewiesen werden konnte aber innerhalb der Messkampagnen lediglich das Durchgreifen der Oberströmung in den relativ rauigkeitsarmen, vegetationsgeprägten Flächen des Gleisdreiecks. Auch im Rahmen der mobilen, winterlichen Messungen wurde diese Strömung nicht erfasst (vgl. Vogt 2002b, Abb. 78 ff.).

Auch das Modellergebnis spricht gegen eine großräumigere Austauschströmung. Das Strömungsfeld (22.00 Uhr) zeigt ein lokal geprägtes Mosaik von kleinräumig wirksamen Luftaustauschzellen, die vorrangig thermisch induziert werden. Die räumliche Ausdehnung dieser „Strömungszellen“ beträgt in der Regel zwischen 800 m und 2000 m (vgl. Abbildung 5).

  • Das von Freiflächen geprägte Areal Gleisdreieck liefert Kaltluft in die unmittelbar angrenzenden, bebauten Stadtteile.

Die Messungen lieferten klare Hinweise auf das Vorhandensein dieser lokalen Ausgleichströmungen (vgl. Vogt 2002a, S. 15). Allerdings wurde eine umfassende Abbildung dieser Strömungssysteme durch die nicht bei allen Messkampagnen optimalen meteorologischen Rahmenbedingungen und den zeitlichen Versatz bei mobilen Messungen verhindert.

Die mit FITNAH erzeugten Modellergebnisse zeichnen dagegen ein umfassendes Bild der räumlichen Ausprägung dieser lokalen, vorrangig thermisch induzierten Strömungssysteme nach. Zusätzlich zu den punktuellen Aussagen der Messungen erlauben die Modellergebnisse Aussagen zur Reichweite (= Eindringtiefe) der Strömungen in die angrenzende Bebauung. Exemplarisch kann hier auf den Bereich zwischen den Messpunkten Lützowstraße und Kurfürstenstraße am Westrand des Areals Gleisdreiecks verwiesen werden. Hier dringt die lokal gebildete Kaltluft ca. 440 m in die Bebauung ein.

Die Strömungsgeschwindigkeiten, die gemessen bzw. modelliert werden, erreichen sehr ähnliche Größenordnungen. In der Regel gehen diese thermisch induzierten Strömungssysteme mit Windgeschwindigkeiten von 0,1 bis 0,5 m/s einher. Die Messkampagnen zeigten, dass diese Werte sowohl im Sommer- als auch im Winterhalbjahr erreicht werden (vgl. Vogt 2002a, S. 19 und 22).

  • Es gibt einen Kaltluftabfluss aus dem Bereich Kreuzberg/Victoriapark, der in die Freiflächen Gleisdreieck eingreift

Die Messergebnisse zu den lokalen Kaltluftabflüssen aus dem Bereich Viktoriapark/Kreuzberg bestätigen die FITNAH-basierten Simulationsrechnungen (vgl. Vogt 2002a, S. 17). In den Messungen spiegelte sich die Kanalisierung des Kaltluftabflusses über die Katzbachstraße und Möckernstraße wieder. Diese Strömungen gingen mit geringen Windgeschwindigkeiten von 0,7 bis 0,2 m/s einher.

Auch das Vordringen der orographisch bedingten Kaltluftabflüsse bis in den Bereich Gleisdreieck wird über das Modellergebnis belegt. Im Bereich Yorkstraße/Katzbachstraße kann ein Vordringen der Kaltluft bis in die Freiflächen des Gleisdreiecks festgestellt werden. Die Eindringtiefe der Kaltluft aus dem Bereich Victoriapark beträgt etwa 300 m (vgl. Abbildung 5).

Verifizierung der Ergebnisse des Klimamodells FITNAH

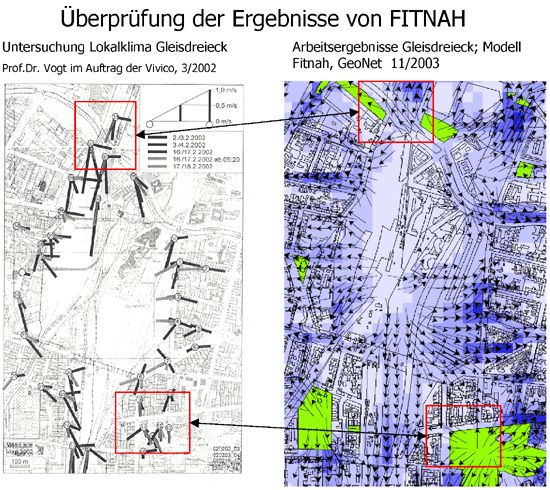

Abb. 5: Verifizierung der Ergebnisse des Klimamodells FITNAH (rechte Abb.) anhand stationärer und mobiler Messungen im Bereich Gleisdreieck (linke Abb.); in der linken Abb. weisen die von den Messpunkten ausgehenden Linien in die Richtung, aus der der Wind kommt; in der rechten Abb. zeigen die Windpfeile in Strömungsrichtung

Fazit

Insgesamt gibt es eine gute Übereinstimmung zwischen den Ergebnissen der Messkampagne und der Modellierung des lokalen Strömungsfeldes mit FITNAH in der Region Gleisdreieck.

Die eigenbürtigen, lokalen Strömungsphänomene, die durch die Modellrechnung postuliert werden, können zum großen Teil über die Messungen belegt werden. Angeben zur Strömungsrichtung und -geschwindigkeit liegen in den gleichen Größenordnungen. Die relevanten Luftaustauschprozesse – kleinräumige, orographisch bedingte Kaltluftabflüssen aus dem Viktoriapark/Kreuzberg und thermisch induzierte Ausgleichsströmungen zwischen den Freiflächen des Gleisdreiecks und der angrenzenden Bebauung – werden qualitativ und quantitativ gleich erfasst und dargestellt (vgl. Vogt 2002a, S. 26 ff). Eine eher regional geprägte Ausgleichsströmung zwischen Berliner Innenstadt und Umland kann hingegen durch beide methodischen Ansätze nicht belegt werden.
